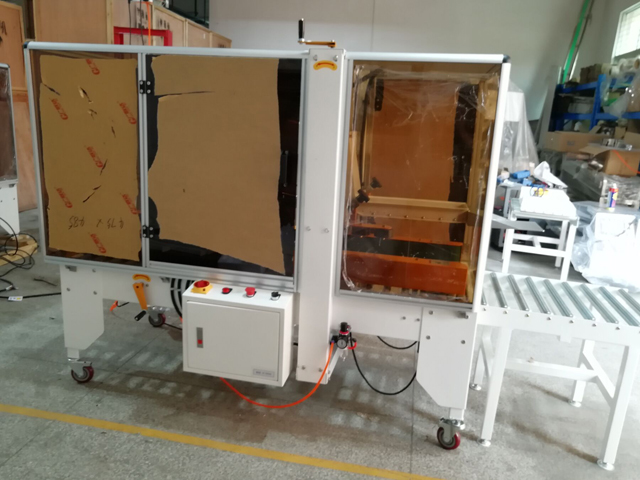

Máquina selladora de cajas y latas

Máquina selladora de cajas de hojalata y latas Equipo sellador de cajas

Velocidad de sellado: 800~900 / POR HORA
Dimensiones de la caja (An.): 150 mm ~ 500 mm
Altura de la caja (H): 120 mm ~ 500 mm
Longitud de la caja (L): 200 mm ~ 600 mm
Cinta aplicable: 48~60~75W x 1000ML
Longitud del rodillo: 570 ~ 770 mm (AJUSTABLE)
Dimensiones de la máquina: L1880 x W900 x H1510mm
Peso: ≈180Kgs
MÁXIMO: 50 dBA
Consumo eléctrico: MAX: 1,2KW
Alimentación: 220 V/50 Hz/60 Hz/1 fase o 380 V/50 Hz/60 Hz/3 fases
Fuente de aire: 3 kg/cm2 100 nl/min

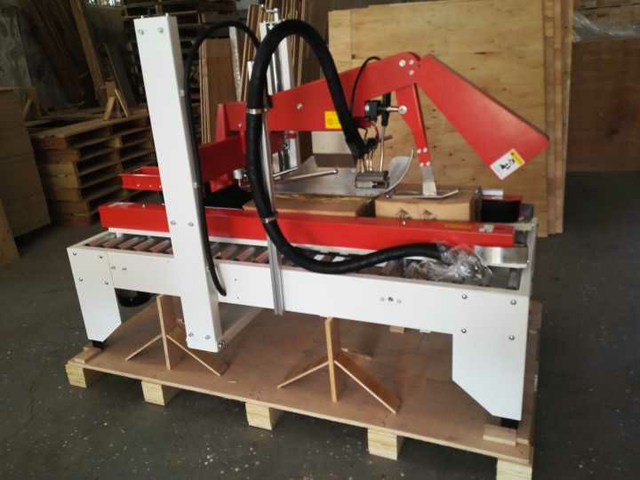

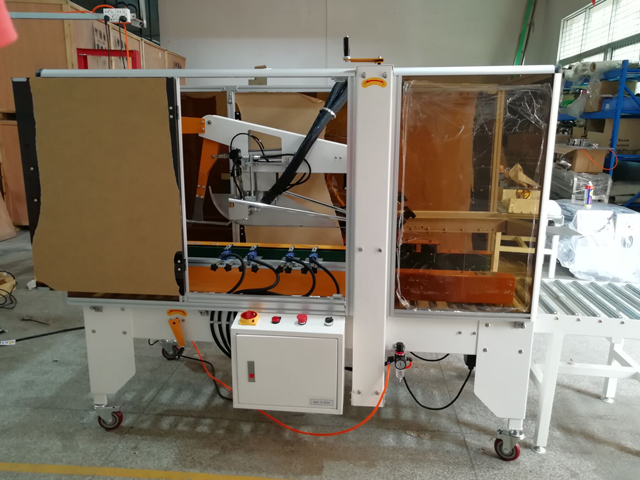

La máquina consta de dos partes: máquina de sellado de cajas de cartón y dispositivo de pegamento termofusible; esta selladora es adecuada para el sellado de cajas de cartón y la cinta, la máquina de cinta adhesiva de sellado automático con cubierta plegable automática, es el equipo de embalaje ideal con características de conveniencia, economía y eficiencia.

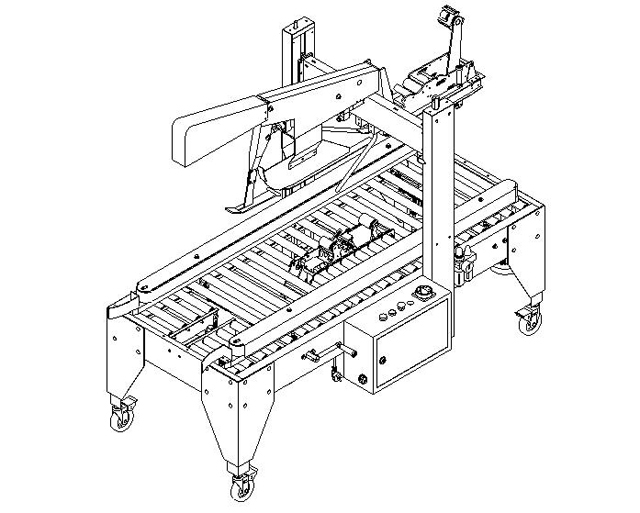

Piezas adoptadas para máquina de sellado y plegado de cajas de cartón semiautomática
1. Motor: Taiwán Luyang
2. Interruptor de encendido: KACON de Corea
3. Rodamiento: NSK de Japón
4. Cortador: Japón SKD11
5. Cintas transportadoras: importación desde Italia
6. Rueda: VK-CS-50E

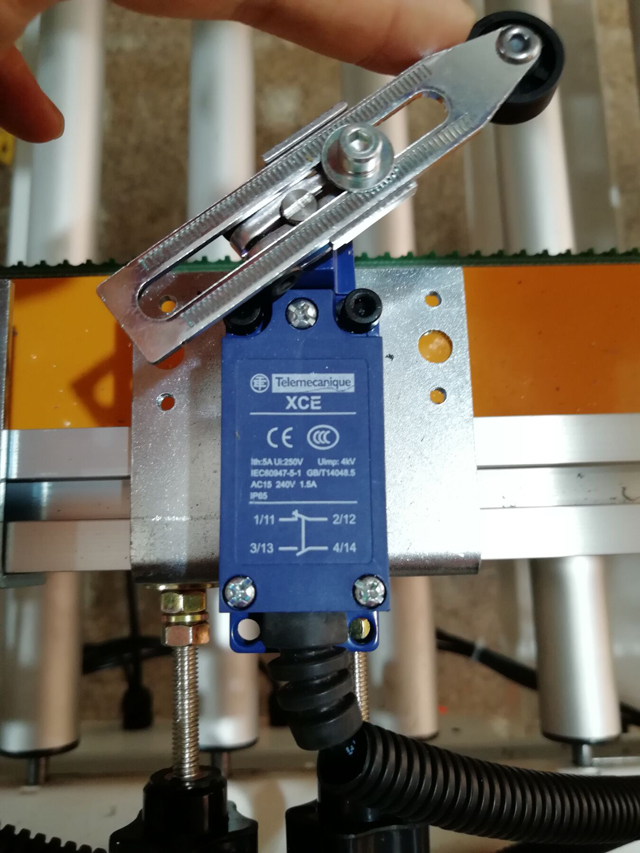

7. Interruptor táctil: OMRON de Japón
8. Relé intermedio: IDEC de Japón
9. Contactor de CA: CHINT
10. Cylinda: Taiwán SHARKO
11. Válvula magnética: Taiwán SHARKO

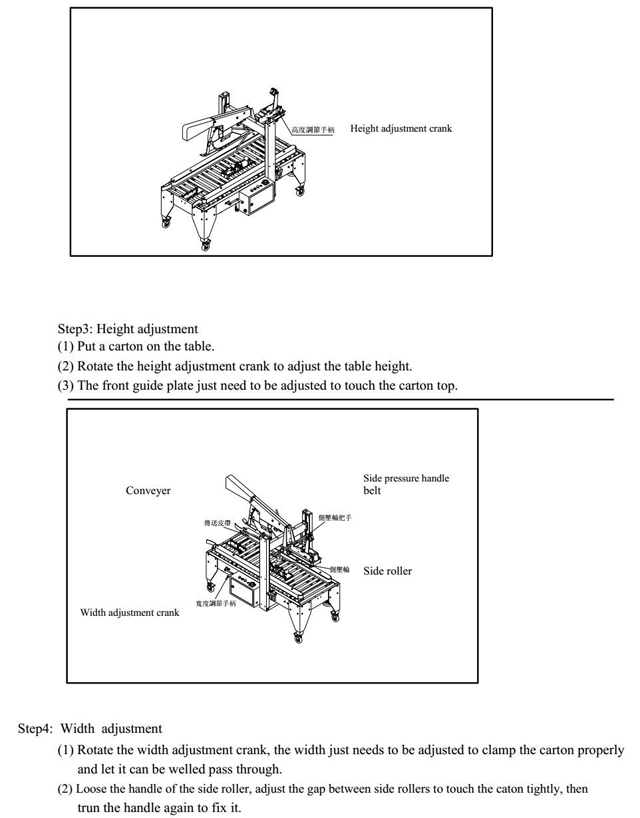

Cómo ajustar la selladora de cajas para diferentes tamaños de cajas:

Antes de realizar trabajos de ajuste, desconecte la fuente de alimentación.

Paso 1: Ajuste de la altura de la mesa

Conecte el equipo a tierra en un lugar de almacenamiento adecuado y ajuste el tablero de la mesa a la altura deseada.
(1) Afloje el tornillo ajustable.
(2) Ajuste la altura de la pata de la mesa.
(3) Bloquee el tornillo.
(4) Presione el tope para fijar la posición.

Paso 2: Ajuste neumático

(1) Conecte la máquina al suministro neumático.
(2) Tire del tornillo y gírelo en el sentido de las agujas del reloj para aumentar la presión o en el sentido contrario a las agujas del reloj para disminuirla.
(3) La presión neumática debe ajustarse a aproximadamente 5-6 kg/cm2.
(4) Gire el tornillo firmemente después de completar los trabajos de ajuste.

Especificación

Velocidad de sellado: 800~900 / POR HORA
Dimensiones de la caja (An.): 150 mm ~ 500 mm
Altura de la caja (H): 120 mm ~ 500 mm
Longitud de la caja (L): 200 mm ~ 600 mm
Cinta aplicable: 48~60~75W x 1000ML
Longitud del rodillo: 570 ~ 770 mm (AJUSTABLE)
Dimensiones de la máquina: L1880 x W900 x H1510mm
Peso: ≈180Kgs
MÁXIMO: 50 dBA
Consumo eléctrico: MAX: 1,2KW
Alimentación: 220 V/50 Hz/60 Hz/1 fase o 380 V/50 Hz/60 Hz/3 fases
Fuente de aire: 3 kg/cm2 100 nl/min

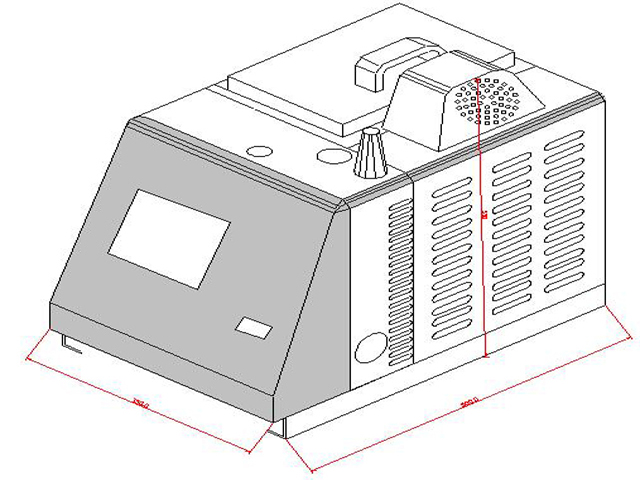

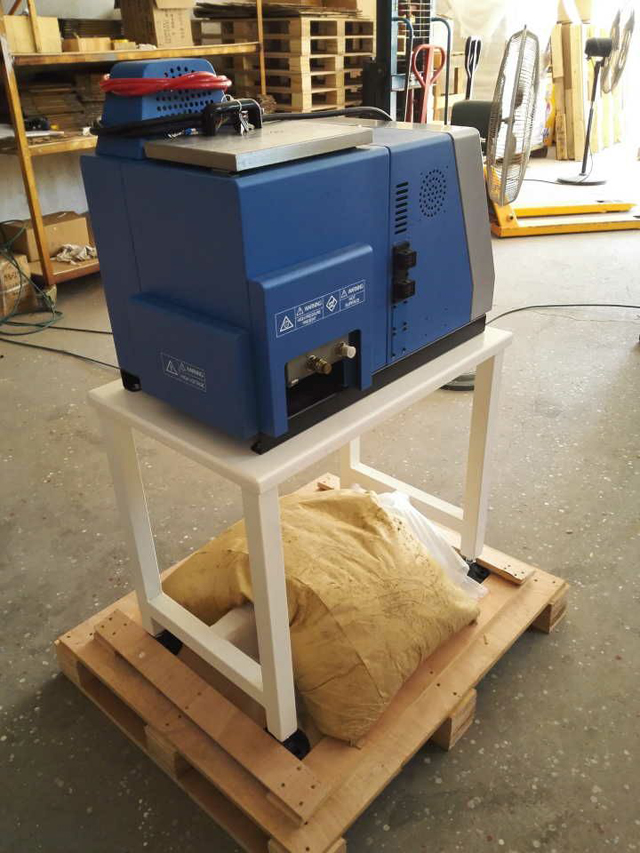

Parámetros técnicos del dispositivo de pegamento termofusible

Volumen del cilindro de pegamento: 10 l
Capacidad de almacenamiento: 9,8 l
Rango de presión de aire: 48-415 kpa (10-60 psi)
Voltaje de entrada estándar: CA 200-240 V monofásica 50/60 Hz
Tamaño de la máquina: 750*450*470 mm
Peso de la máquina: 65 kg
Rango de temperatura ambiente: 0-50 ℃
Rango de temperatura: 0-260 ℃
Presión hidráulica máxima de trabajo: 8,7 MPa
Niveles de protección: IP54

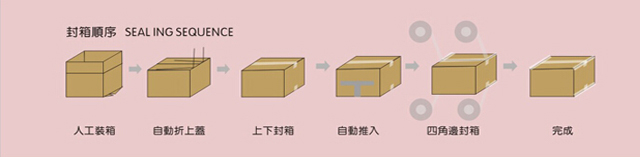

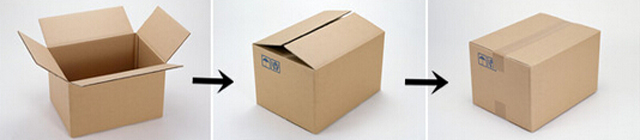

Diagrama de flujo para el proceso de sellado de cajas de cartón desde el equipo sellador de cajas de cartón:

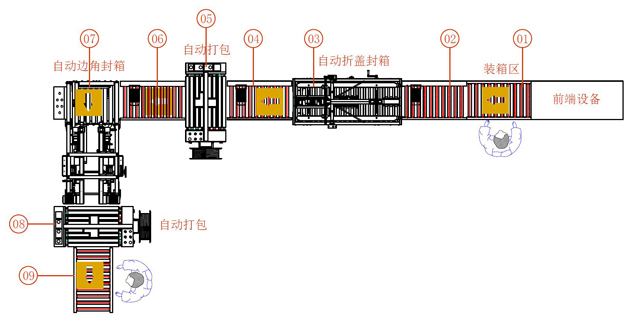

Flujo de trabajo para el proceso de sellado y embalaje final de cajas de cartón totalmente automático:

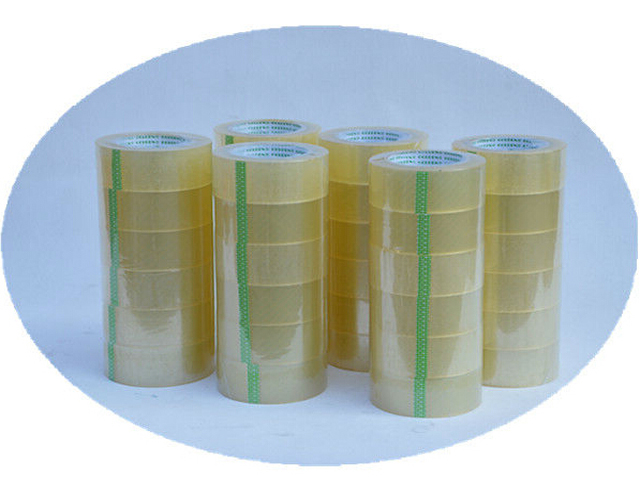

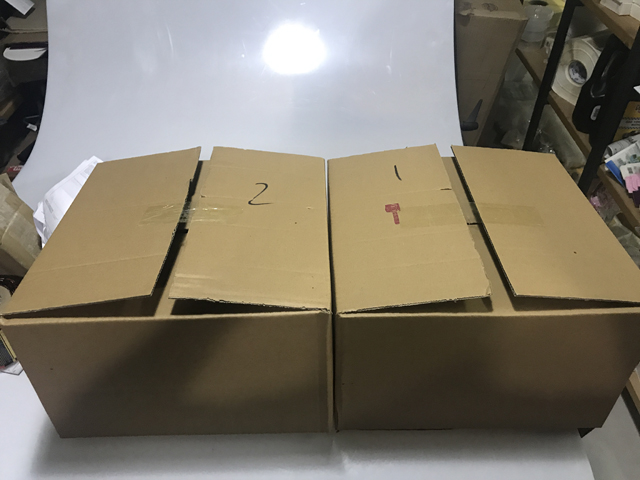

Cintas adhesivas equipadas con la máquina selladora de cajas para sellar las cajas:

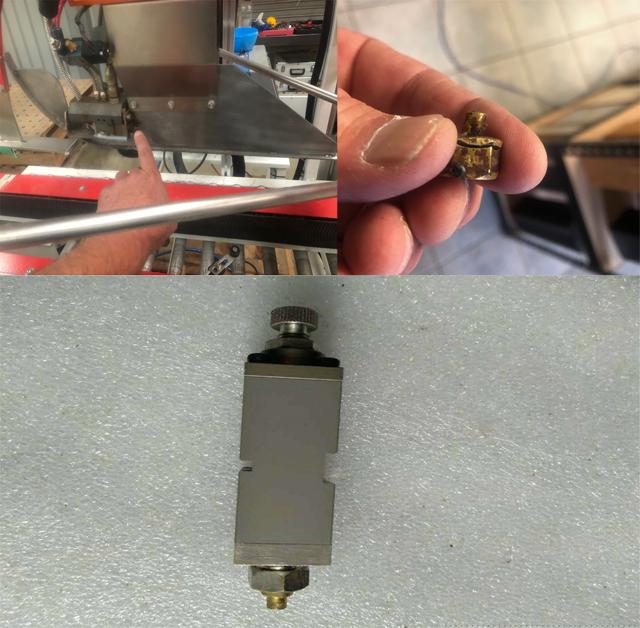

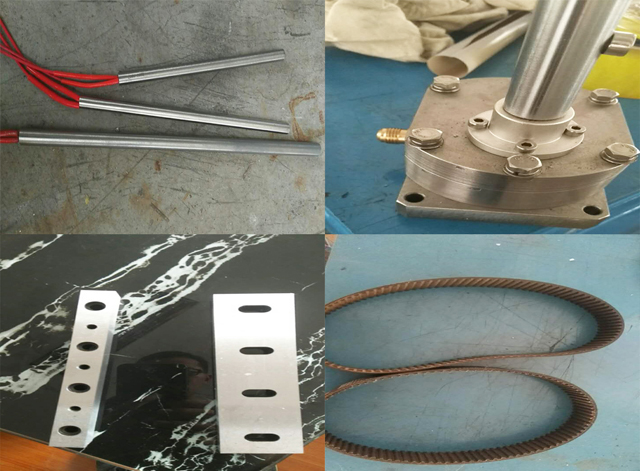

Repuestos para máquina selladora:

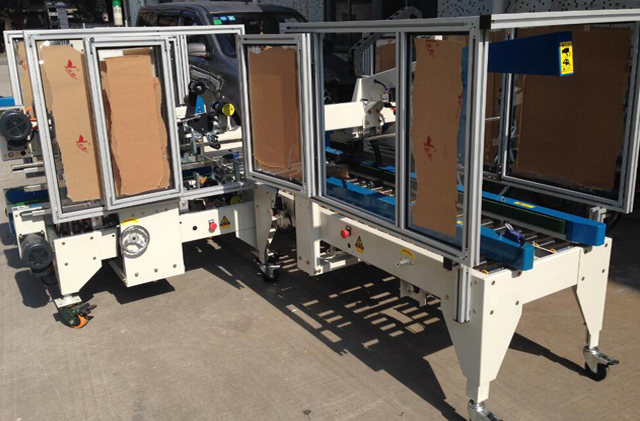

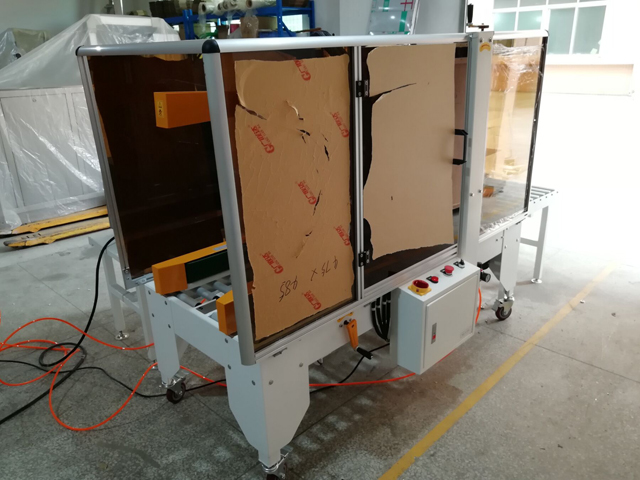

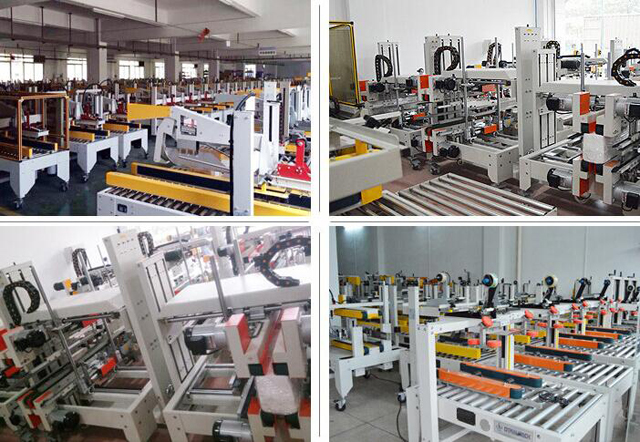

Taller de Planta para Maquinas Selladoras de Cartones Varios Modelos para Montaje y Puesta en Marcha

Averías y soluciones en equipos de sellado y montaje de cajas de cartón:

Mal funcionamiento y solución del sellador
No	Funcionamiento defectuoso	Posible razón	Solución
1	La cinta adhesiva no se puede cortar	El parche escariador no está lo suficientemente afilado. La punta del escariador está atascada por la unión.	Cambiar el parche escariador Lavar el parche escariador
2	Queda una cola después de cortar la cinta adhesiva.	El parche del escariador no está lo suficientemente afilado. Hay un vástago en el asiento del escariador. El resorte de tracción está demasiado flojo.	Compruebe si la tuerca del asiento del escariador está demasiado floja. Lubrique la tuerca si es necesario.
3	La cinta adhesiva no puede adherirse completamente al cartón.	El resorte principal está demasiado flojo y hay pegamento en el eje del rodillo. La cinta adhesiva es motivo de descalificación.	Ajuste la fuerza de tracción del resorte principal y limpie el rodillo. Cambie la cinta adhesiva.
4	La caja está bloqueada en el medio.	La tuerca de la rueda de pegado está demasiado apretada, el ajuste de altura de la línea de transporte de la caja no es adecuado y el resorte principal está demasiado apretado.	Aflojar la rueda de pegado, regular la tuerca, reajustar la altura y aflojar el resorte principal.
5	La cinta adhesiva se corta durante el sellado.	El parche escariador sobresale excesivamente largo.	Baje el lugar del parche escariador.
6	La cinta adhesiva a menudo está fuera de su carril.	La presión del rodillo guía sobre la caja no es igual.	Reajuste el espacio del rodillo guía.
7	La cinta adhesiva no está en la línea central.	La rueda antirretroceso está rota.	Cambiar el anti-retroceso.
8	Hay una anomalía durante el sellado.	Hay polvo en el asiento del eje.	Limpie el asiento del eje y lubrique.
9	Solo hay que secar antes del sellado y secar después del sellado.	La velocidad de las diferentes correas es diferente y la caja no está en el lugar adecuado al empujarla hacia la máquina.	Ajuste la tracción de cada línea de transporte para que sea consistente y así poder colocar la caja en el lugar correcto.
10	Hay una cortina después del sellado.	La tensión de la cinta adhesiva es demasiado grande.

Garantizar: Para todas las máquinas, se exige 1 año de garantía. (Quedan excluidos de la garantía los problemas debidos a accidentes, mal uso, aplicación incorrecta, daños durante el almacenamiento, negligencia o modificación del equipo o sus componentes. Tampoco están incluidos en la garantía los repuestos que se rompen fácilmente)

Instalación: Una vez que la máquina llegue a su fábrica, si lo necesita, nuestro técnico irá a su casa para instalar y probar la máquina y también capacitar a su trabajador para operar la máquina (el tiempo del tren depende de su trabajador). Los gastos (boleto de avión, comida, hotel, tarifa de viaje a su país) deben correr por su cuenta y debe pagarle al técnico 150 USD por día. También puede ir a nuestra fábrica para recibir capacitación.

Después del servicio: Si detecta un problema con la máquina, nuestro técnico acudirá a su domicilio para repararla lo antes posible. El coste del servicio deberá estar en su cuenta (como se indica más arriba).
