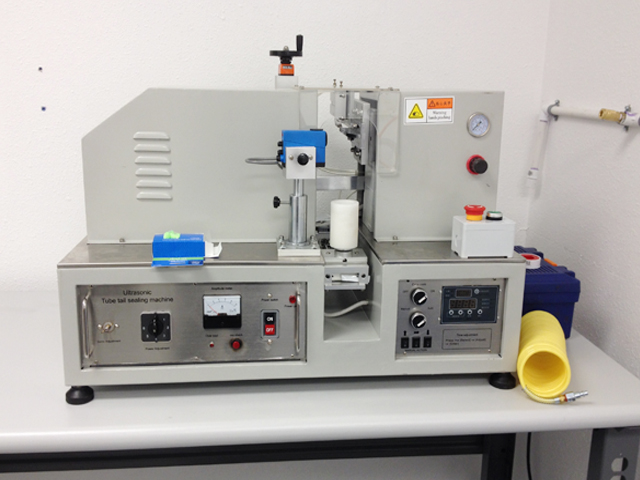

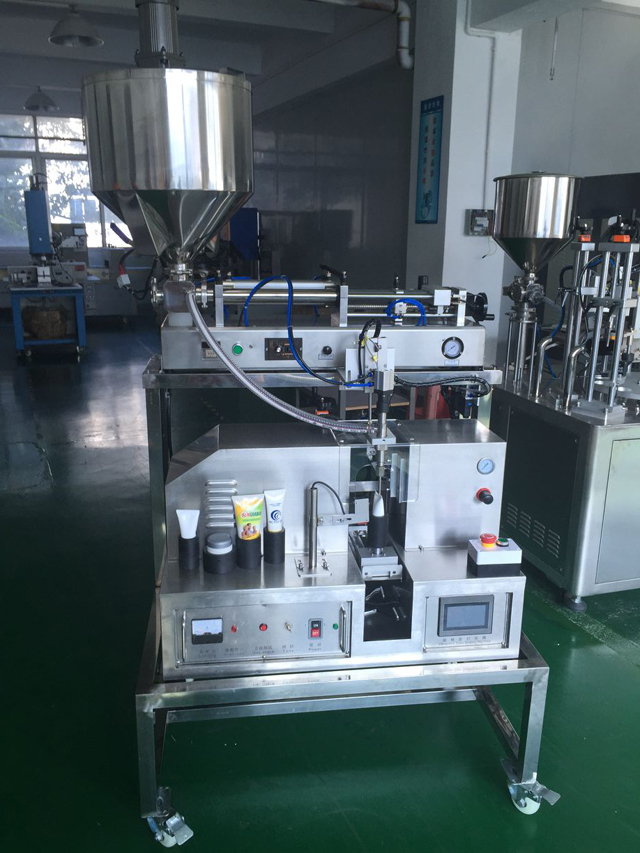

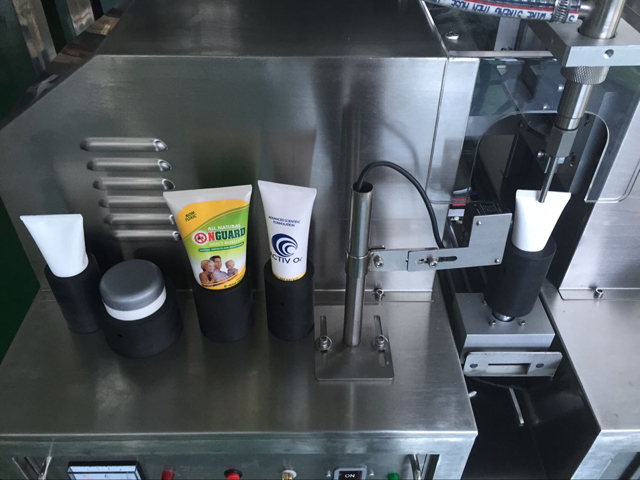

Máquina llenadora de tubos semiautomática con equipo de sellado ultrasónico

• Modelo: VK-TFS-002U
• Fuente de alimentación: 220 V/50 Hz/monofásica
• Potencia: 1500w
• Frecuencia: 20Khz
• Longitud del tubo: 40-280 mm
• Diámetro del tubo: 10-80 mm
• Volumen de llenado: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml (opcional)
• Tamaño: 735*670*1300mm
• Peso: 130 kg

Ver video

Función y aplicación

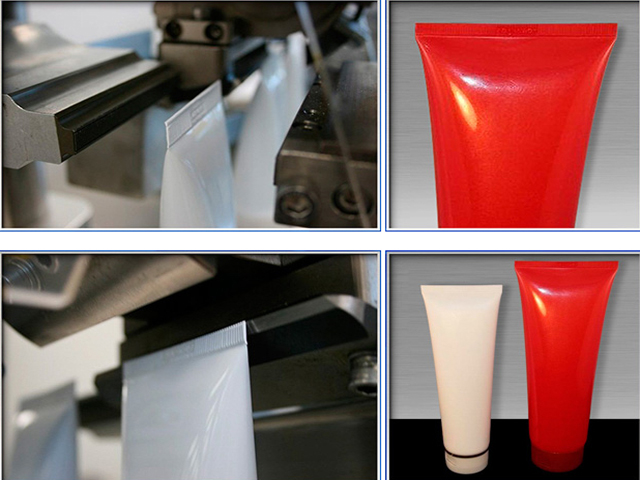

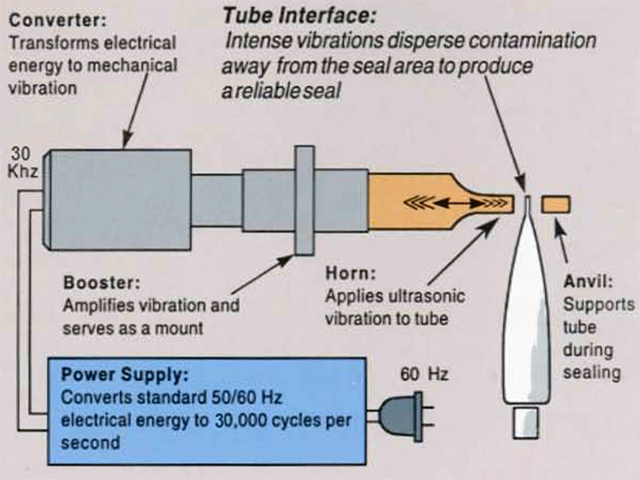

Utilice ultrasonidos para soldar extremos de tubos blandos de plástico. No necesita ningún adhesivo, relleno o solvente para soldar, no consume grandes cantidades de calor y es fácil de operar, tiene alta velocidad de soldadura y alta eficiencia.

Esta máquina es ampliamente utilizada en pastas de dientes, cosméticos, productos médicos, alimentos y tubos industriales, etc.

Parámetros principales

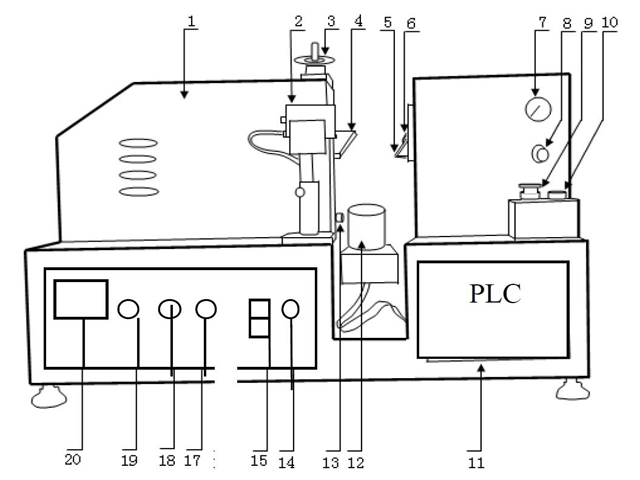

Disposición de la máquina selladora

1. Cuerpo principal
2. Sensor
3. Ajuste de altura del tubo
4. Molde frontal
5. Molde trasero
6. Cortador
7. Medidor de presión de gas
8. Ajuste de la presión del gas
9. Botón de emergencia
10. Botón de inicio
11. SOCIEDAD ANÓNIMA
12. Titular
13. Ajuste de la holgura de los moldes
14. Lámpara de encendido
15. Interruptor de encendido
16. Melodía
17. Comprobación OSC
18. Lámpara de sobrecarga
19. Medidor de carga

(Observación: verifique que el tornillo del molde frontal tenga un bloqueo fuerte, ya que podría causar problemas durante el transporte y que el tornillo esté flojo)

Pieza de sellado

• Arranque del motor: esto es para controlar el funcionamiento del soporte del tubo.
• Inicio del cilindro de alimentación: esto es para controlar la alimentación del soporte del tubo.
• Arranque del cilindro ultrasónico: esto es para controlar el funcionamiento del molde ascendente y descendente.
• Inicio del cilindro de recorte: esto es para controlar el cortador.
• Cilindro de llenado: esto es para controlar la estrella del cilindro del cabezal de llenado o detenerlo cuando se realiza el llenado manual.
• Inicio de llenado: Esto es para controlar la estrella de llenado o la parada cuando se llena manualmente.
• Inicio ultrasónico: esto es para controlar la frecuencia, es lo mismo que el “18. Verificación OSC”
• Orientación del tubo activada: esto es para controlar el encendido y apagado del sensor.
• Ajuste de tiempo: esto es para ajustar el tiempo de retardo/tiempo de soldadura/tiempo de retención
• Tiempo de retardo: 0,80
• Tiempo de soldadura: diámetro del tubo 20, el tiempo será de aproximadamente: 0,20, diámetro del tubo 30, el tiempo será de aproximadamente 0,40, diámetro del tubo 40, el tiempo será de aproximadamente 0,50, diámetro del tubo 50, el tiempo será de aproximadamente 0,7
• Tiempo de retención: 0,35

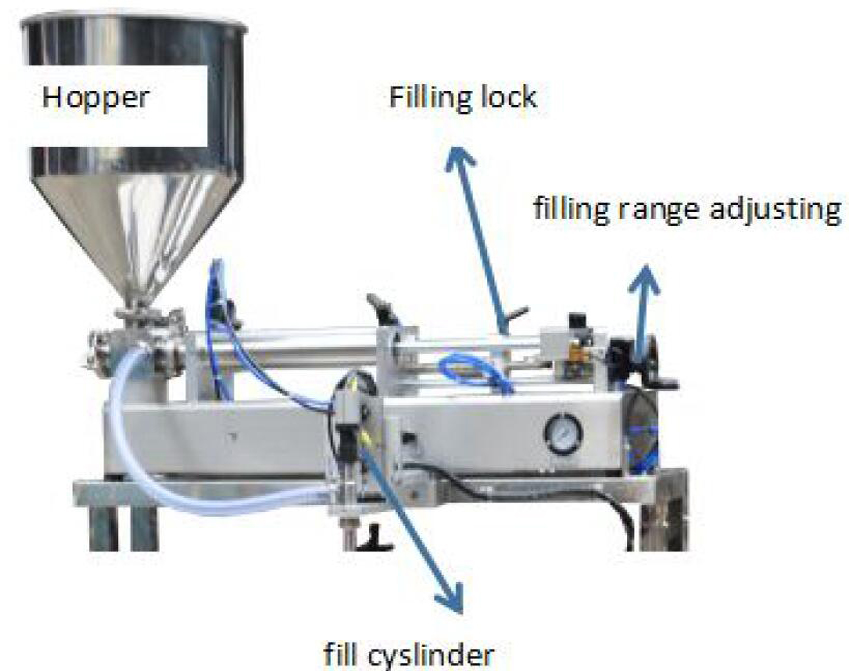

Parte de relleno

Proceso de operación

1. Conecte la alimentación y el aire comprimido correctamente (se recomiendan 0,5 MPa).
2. Presione el interruptor de encendido
3. Presione el botón 'OSC check' y configure el 'Tune button' al mismo tiempo. Utilice el tornillo en el botón Tune para girarlo hacia la izquierda o hacia la derecha y, mientras encuentra el mínimo de 'Signal light' (será menor a 1A), fije el 'Frequency adjustment' (no presione 'OSC check' continuamente, presiónelo de manera intermitente)
4. Coloque el tubo en el soporte.
5. Presione "Inicio del cilindro ultrasónico", se cerrarán el molde delantero y el molde trasero. Configure "Ajuste de la separación de los moldes", deje que los dos moldes se toquen y que no quede espacio. Presione "Controlador de cortador" y confirme que el cortador funcionará sin problemas (debe colocar el tubo de plástico en el soporte del tubo cuando realice el ajuste).
6. Coloque el molde frontal, el molde posterior y el cortador en la posición original.
7. Coloque el tubo en el "Soporte" y presione "Inicio del cilindro de alimentación". El tubo pasará entre dos moldes. Ajuste la altura del soporte si es necesario (se recomienda que el tubo esté entre 2 y 3 mm más alto que el molde posterior).
8. Vuelva a colocar el tubo en su posición original.
9. Establecer en estado automático, encender el sensor si el tubo tiene código de color, de lo contrario apáguelo.
10. Presione ‘Auto’ la máquina funcionará automáticamente.

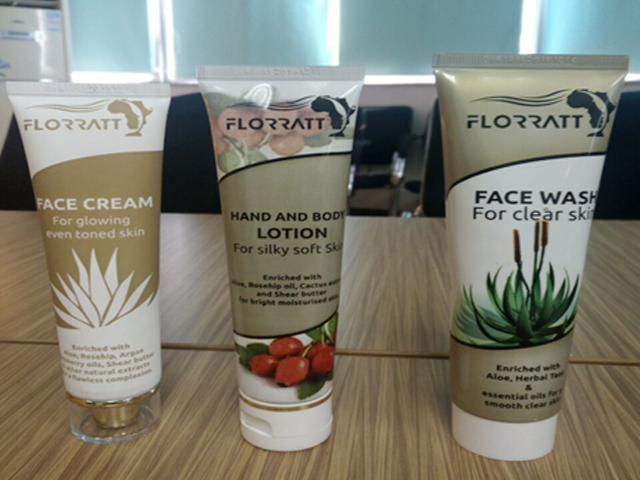

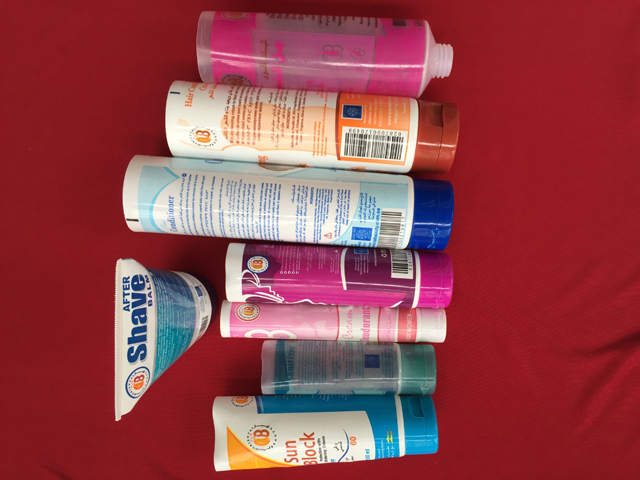

Muestras

Fallo y solución
