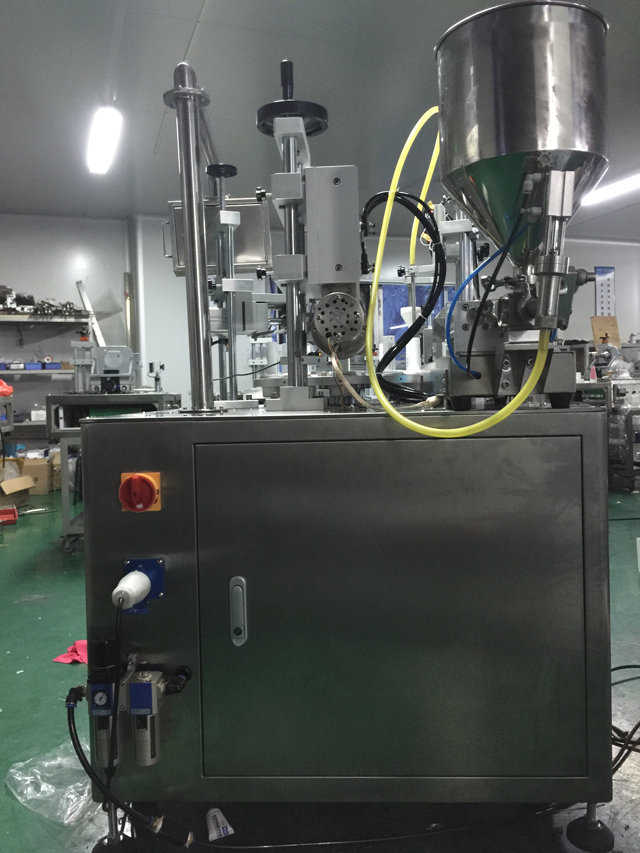

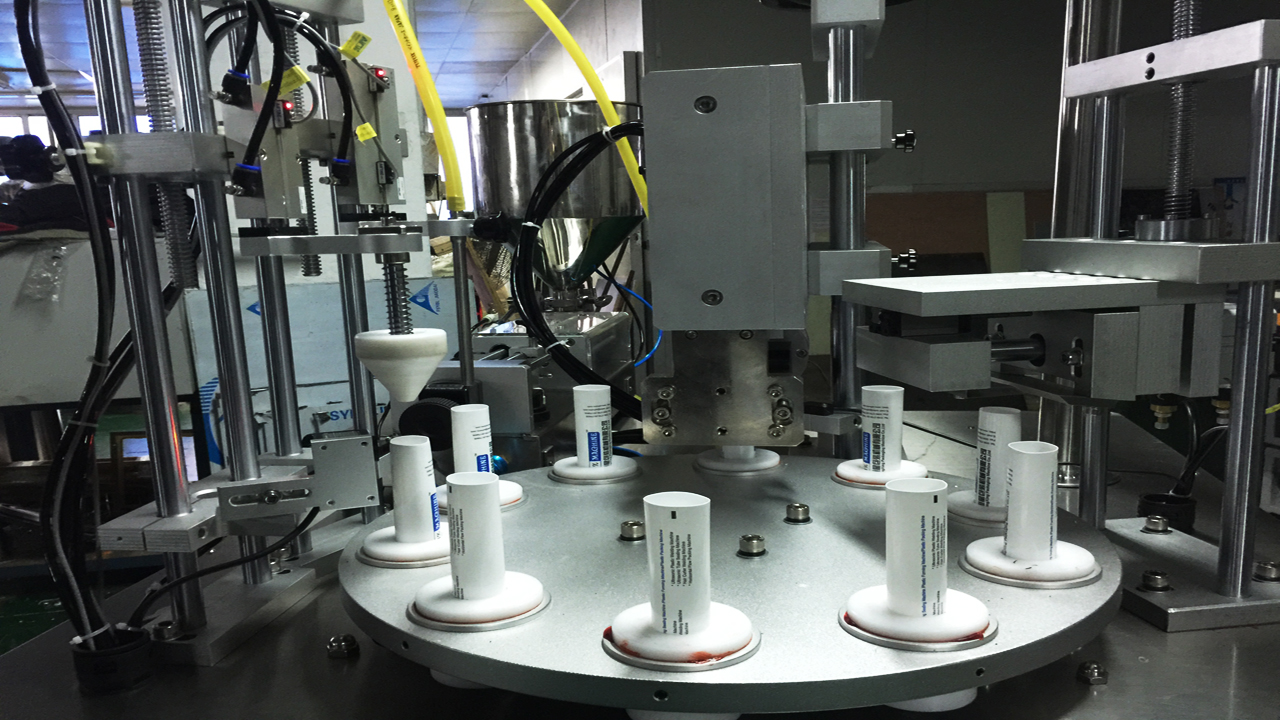

Equipo de llenado de tubos rotatorios semiautomático con sellado de cola ultrasónico

Modelo: VK-TFS-006U
Fuente de alimentación: CA 220 V 50/60 Hz monofásica
Potencia: 2KW
Rango de llenado: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml
Diámetro de sellado: 5-50 mm
Altura máxima: 5-200 mm
Capacidad: 20-30 tubos/min
Dimensiones: 1300 x 900 x 1550 mm
NO: 350 kg
Código HS: 8422 303090
Cuerpo de la máquina: acero inoxidable n.° 202

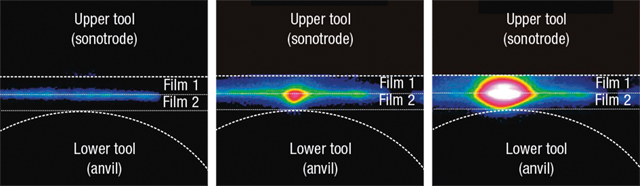

El equipo de llenado de tubos de la máquina de sellado por ultrasonidos está vinculado con el sellado por ultrasonidos, el calor necesario para la fusión se genera únicamente en el interior de la capa de sellado termoplástica. Para la conversión localizada de vibraciones en calor por fricción, los perfiles del yunque o del sonotrodo son en su mayoría lineales e incluyen radios o pequeñas mesetas. Estos perfiles garantizan la concentración de la entrada de energía y, por lo tanto, tiempos de sellado cortos entre 100 y 200 milisegundos. Con el sellado por ultrasonidos, el calor se genera en el interior de la película, no por la entrada de calor desde el exterior como es el caso del sellado térmico, por ejemplo. Las herramientas (sonotrodo y yunque) que entran en contacto directo con el material de embalaje, permanecen frías durante todo el proceso de soldadura. La capa de soporte permanece casi fría y al finalizar la entrada de energía, el calor se disipa más rápido hacia el exterior debido a la diferencia de temperatura entre la capa de soporte y la capa de sellado, de modo que la resistencia al hot-tack es significativamente mayor.

El sellado ultrasónico es especialmente adecuado para:

Películas termoplásticas (bolsas y sobres) Tubos, bandejas y vasos
Tubos, bandejas y vasos
Embalaje de cartón con recubrimiento termoplástico
Válvulas y respiraderos en películas/materiales filtrantes
Tapones de rosca para embalajes/films de cartón revestido

Al elegir un equipo de llenado de tubos para tubos de plástico, es muy importante comprender los distintos tipos de opciones de sellado de tubos disponibles. La maquinaria de llenado de tubos viene con opciones de sellado por aire caliente, sellado ultrasónico, sellado por impulso o sellado por mordaza caliente. Es muy importante combinar el tipo de tubo de compresión con el equipo de sellado de tubos correcto para garantizar un sellado de tubos fuerte y profesional. Cada material de tubo se comporta de manera diferente, por lo que lo que funciona bien para un tubo cosmético de polietileno monocapa puede no funcionar tan bien con un tubo COEX multicapa. Dependiendo de la industria para un producto determinado, como tubos cosméticos, tubos de cuidado personal, tubos farmacéuticos o tubos domésticos e industriales, elegir el equipo de llenado y sellado de tubos correcto puede ser un desafío. Echemos un vistazo a las dos opciones más populares que se utilizan actualmente en la industria del envasado de tubos.

Selladores de tubos de aire caliente

La opción más popular de maquinaria de sellado de tubos es el sellado de tubos con aire caliente. Con este sistema, se genera aire caliente y se sopla en el extremo abierto del tubo de plástico o laminado. Este aire caliente penetra en la pared del tubo de plástico calentando el material lo suficiente para que se ablande y se vuelva flexible. Luego, un conjunto de mordazas de sellado de tubos riza el plástico ablandado para soldar el extremo abierto cerrado. La principal ventaja de esta tecnología de sellado de tubos es su velocidad. Otra ventaja es que las selladoras de aire caliente funcionan con la gama más amplia de tubos laminados o de plástico. Ya sea que el material del tubo sea LDPE, MDPE, HDPE, PP, monocapa o multicapa con o sin protección de barrera EVOH, el sellado de tubos con aire caliente debería funcionar. Sin embargo, una desventaja es la necesidad de boquillas de aire caliente específicas dimensionadas para cada diámetro de tubo que se llena y sella. Esto aumentará el costo de las piezas de repuesto necesarias para la tirada de tubos. Sin embargo, el costo de las piezas de formato es mínimo cuando se tiene en cuenta el tamaño de la tirada de producción a un mayor rendimiento. Recomendamos este estilo de llenadora de tubos si los tamaños de la tirada de producción son mayores de 20 000 tubos.

Selladores de tubos ultrasónicos

El sellado de tubos por ultrasonidos es otra opción popular que se encuentra en la industria del embalaje en la actualidad. Las selladoras de tubos independientes que utilizan ultrasonidos son populares para tiradas de tubos de pequeño volumen. La maquinaria de llenado de tubos también se puede modernizar con sistemas de sellado de tubos por ultrasonidos como alternativa al sellado por aire caliente. Con el sellado de tubos por ultrasonidos, los tubos de plástico y laminados se sellan mediante la vibración de alta frecuencia de un cuerno de sellado por ultrasonidos. Esta vibración de alta frecuencia genera un calor intenso en la pared del tubo que hace que el plástico del tubo de polietileno se ablande. El extremo abierto del tubo de plástico se mantiene cerrado bajo la presión del cuerno de sellado y el yunque de sellado correspondiente, formando así una soldadura fuerte. Las ventajas de sellar tubos con tecnología ultrasónica son la facilidad de uso, no es necesario utilizar piezas de tamaño personalizado y la capacidad de sellar a través de la contaminación del producto en el área de sellado, como ocurre cuando se llena demasiado un tubo con producto. Sin embargo, la desventaja es una menor velocidad de sellado de tubos en comparación con el sellado por aire caliente. En lo que respecta a nuestra máquina de sellado por ultrasonidos, la información básica se proporciona a continuación:

Máquina llenadora y selladora de mangueras compuestas de plástico fabricada en acero inoxidable, mediante botones para controlar el proceso de trabajo: tubos artificiales, rotativo automático, llenado cuantitativo, corte automático, sellado por calentamiento, corte de cola, salida terminada.
Todo el trabajo utiliza el control de carrera completa del cilindro, fácil de ajustar el volumen de llenado, la velocidad de llenado se puede ajustar.
Se aplica a todo tipo de mangueras de plástico y compuestas, llenado, sellado, impresión de fecha, corte de cola. Sellado de apariencia prolija, sellado fuerte, alta precisión, buena estabilidad.

Parámetros básicos

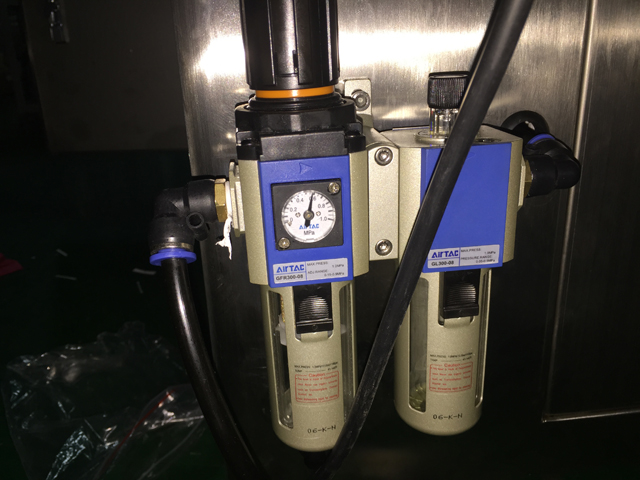

Aire comprimido	Presión: 0,4-0,6 MPA Consumo: 0,3 M3/MIN
Alcance del trabajo	Tipo A: 5-15ML Tipo B: 10-75ML Tipo C: 20-150ML Tipo D: 50-300ML Tipo E: 100-500ML Tipo F: 200-1000ML
Capacidad de producción	10-80 veces/min
Error de precisión en el llenado	<2%
Mesa de altura regulable	100MM

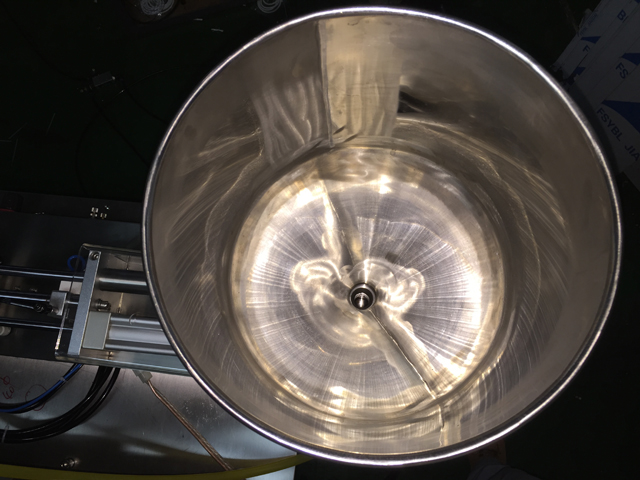

Capacidad del tanque	20L, 30L, 40L, 50L
Llenado del diámetro del recipiente	De acuerdo con la viscosidad del material y el volumen de llenado establecido

Nota: Los parámetros anteriores son sólo de referencia.

La máquina actualiza constantemente los parámetros, lo que puede provocar discrepancias reales. Por favor comprenda.

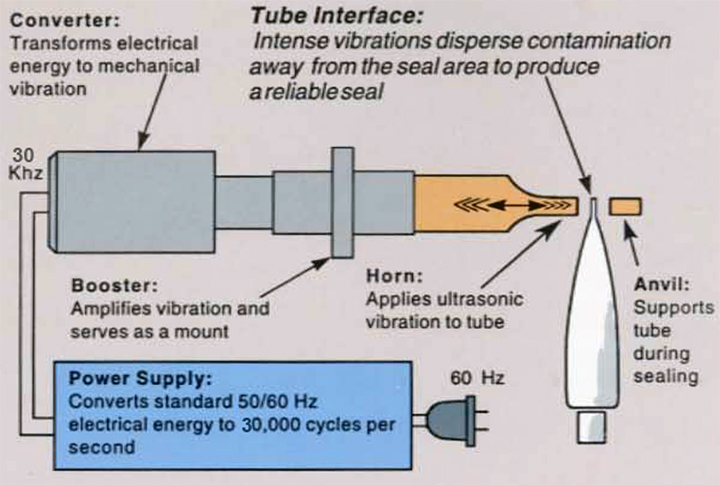

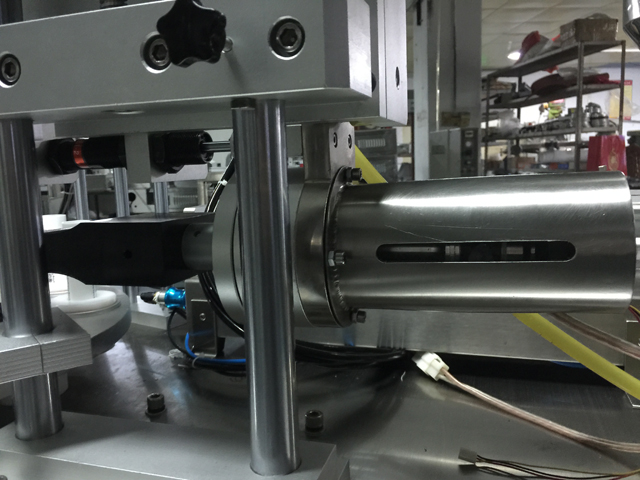

Cómo funciona el sellado ultrasónico

El sellador de tubos ultrasónico está diseñado para montarse en prácticamente todos los estilos de máquinas de llenado. A medida que el tubo avanza hacia la estación de sellado de tubos ultrasónico, un interruptor se cierra para iniciar el ciclo de soldadura. El aire se dirige a los cilindros para hacer avanzar el yunque de soldadura y la bocina ultrasónica hacia la línea central del tubo.

El tubo se cierra hasta un espacio predeterminado y se mantiene para la aplicación de energía sónica.

Una fuente de alimentación ultrasónica toma la energía eléctrica de 50/60 Hz y la convierte en 30.000 ciclos por segundo a través de un oscilador de potencia.

Esta energía eléctrica de alta frecuencia se aplica al convertidor que transforma la corriente eléctrica en vibraciones mecánicas de alta frecuencia.

La energía sónica hace que el cuerno vibre contra el extremo del tubo a 30.000 ciclos por segundo.

La vibración intensa dispersa cualquier contaminación del área del sello y genera calor para unir el material.

Luego se detiene la energía y el tubo se mantiene cerrado durante un breve período (normalmente entre 0,05 y 0,150 segundos).

Luego, el tubo pasa a la siguiente estación de la línea de llenado. Normalmente, los tiempos de ciclo varían entre 45 y 80 unidades por minuto, según el diámetro y el material del tubo.

Características del producto

La máquina se puede utilizar para unidades a prueba de explosiones.
Se utiliza principalmente para el llenado cuantitativo de agua, aceite, loción y material pastoso. Según las necesidades de llenado, elevación de la superficie de trabajo ajustable.
Volumen de llenado 5-1000ML, dividido en seis series: A, B, C, D, E, F.
Modo de alimentación: Gravedad normal / tipo de succión automática Elija uno.
Control: control neumático
