Máquina etiquetadora semiautomática de etiquetas adhesivas para cables de alimentación y cables

• Modelo: VK-T807
• Precisión de etiquetado: ±1 mm (excluye la desviación de la etiqueta del producto)
• Velocidad de etiquetado: 20~40 piezas/min (depende del tamaño del producto)
• Tamaño de producto aplicable: 20≤largo≤300 mm, 20≤ancho≤200 mm
• Tamaño de etiqueta aplicable: 20≤largo≤150 mm, 20≤ancho≤150 mm
• Tamaño de la máquina: 970*790*1440 mm
• Presión de aire: 0,6 Mpa
• Potencia: 220 V, 50/60 Hz/140 W
• Peso: 99 kg

Ver video

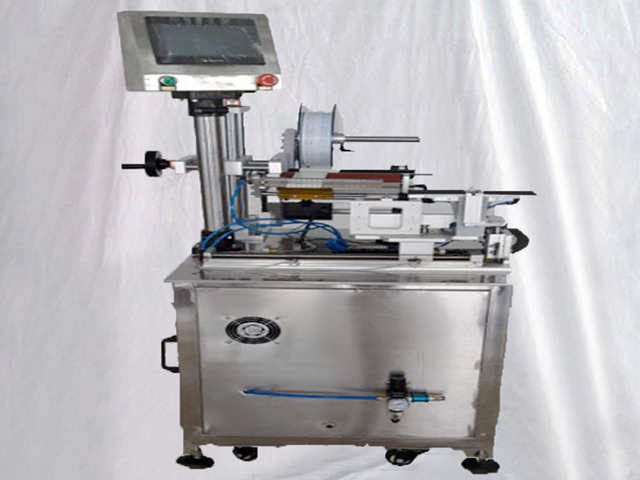

La máquina etiquetadora manual de cables de superficie redonda logra el etiquetado semiautomático de la etiqueta adhesiva o película adhesiva en el cable, tubería de agua, destornillador, etc.

Cómo funciona la máquina:

La máquina etiquetadora se basa en un PLC como núcleo, que recibe señales y controla el funcionamiento de todos los sistemas. Al pisar el pedal, la señal se enviará al PLC y se procesará de acuerdo con un conjunto de programas.

Luego, complete los procesos de extracción y alimentación de etiquetas activando el sistema de control del motor paso a paso. Al mismo tiempo, el sensor de posición de la etiqueta (también conocido como sensor eléctrico) siempre prestará atención a la distancia que recorre la etiqueta.

Cuando pasa una etiqueta, el sensor envía inmediatamente la señal al PLC. Luego, el PLC, según un conjunto de programas, envía la señal al sistema de control del motor paso a paso para detener y poner en marcha el sistema de etiquetado a fin de completar el proceso de etiquetado.

Principio de funcionamiento

Sistema de transmisión:

El motor paso a paso proporciona energía para pelar las etiquetas a través de la correa sincrónica que impulsa el mecanismo de tracción y el mecanismo de recepción de material, a fin de lograr pelar las etiquetas y reciclar la hoja de soporte de Glassine.

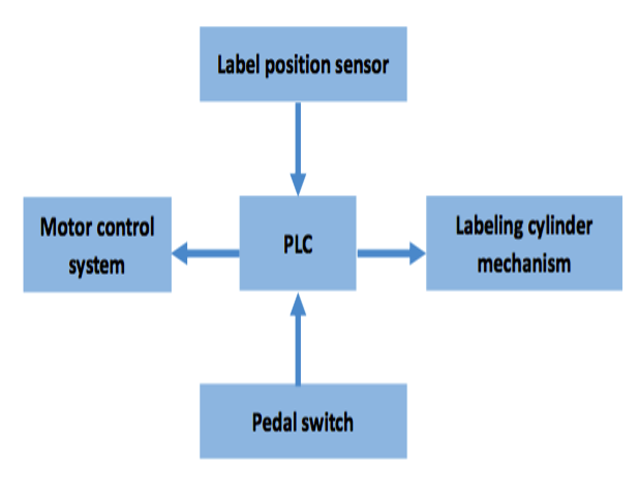

Sistema de control:

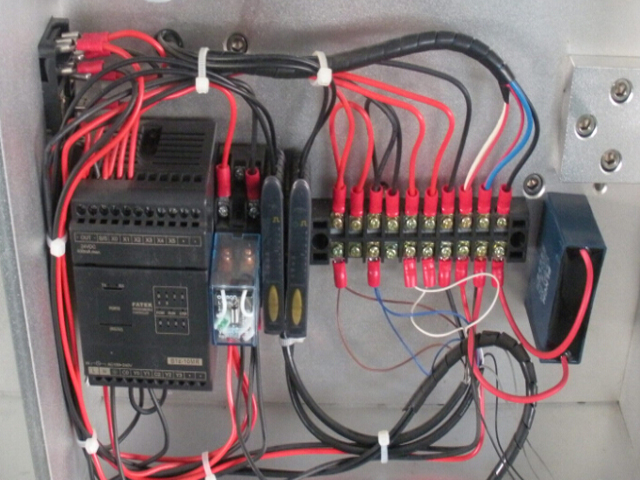

Esta máquina se controla mediante electricidad y gas. La señal del sensor eléctrico (sensor SICK) y del interruptor de pedal se transfiere al PLC para su procesamiento, con el fin de lograr todos los procesos de desprendimiento de etiquetas, etiquetado y conteo.

Aplicación de la máquina etiquetadora de cables:

Producto aplicable: Los productos largos y redondos que deben etiquetarse con una etiqueta de papel o una etiqueta de película en la superficie;

Industrias aplicables: Ampliamente utilizado en industrias eléctricas, médicas, plásticas, etc.

Características técnicas de la máquina etiquetadora de cables:

La estructura pequeña ocupa menos espacio y es fácil de mover y cargar.

Buena precisión y estabilidad de etiquetado; limpio, sin arrugas, sin burbujas.

Es fácil de usar y ajustar. Los nuevos trabajadores pueden usarlo o ajustarlo fácilmente después de una capacitación sencilla.

Operación estable.

Datos técnicos:

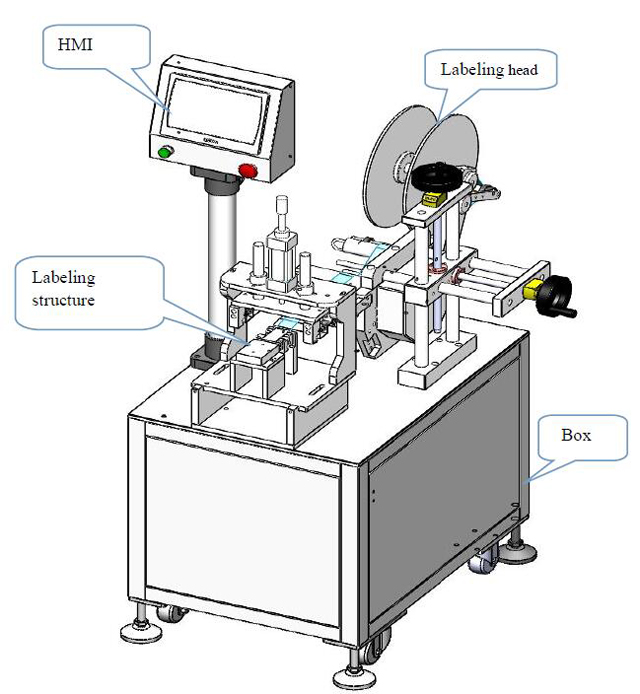

Configuración:

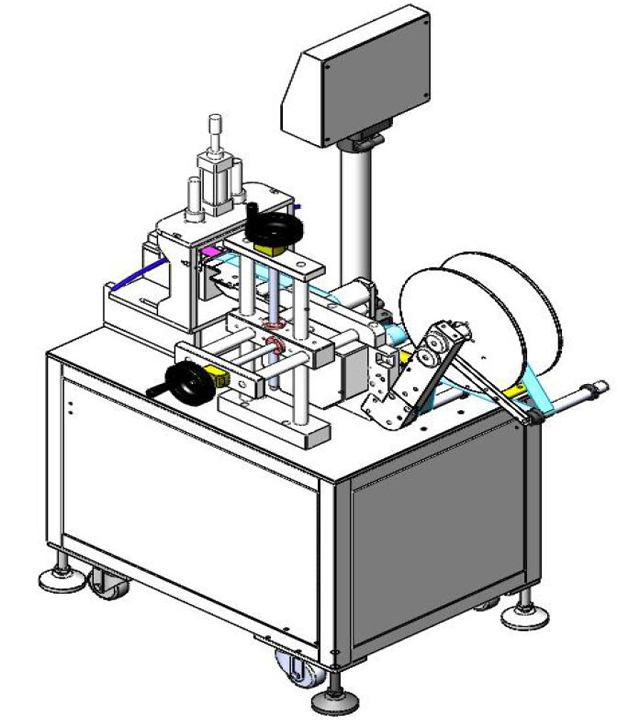

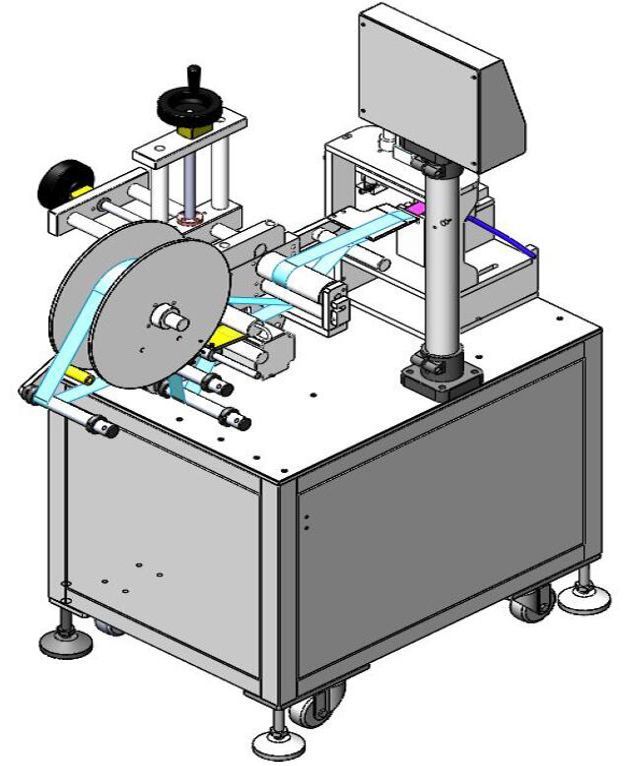

Otro dibujo

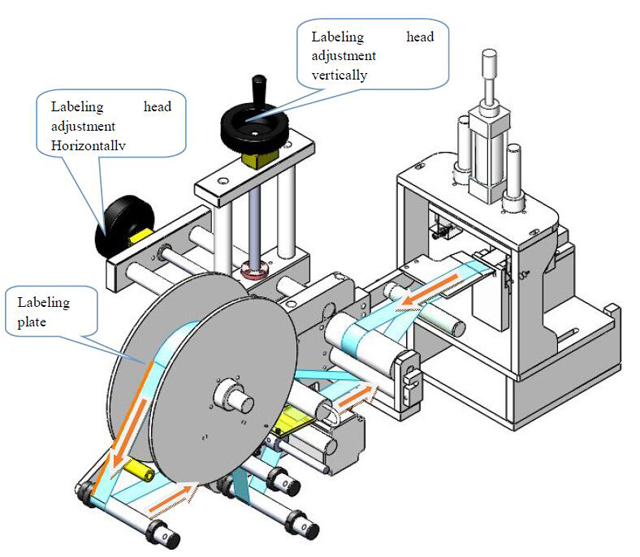

Cabezal de etiquetado

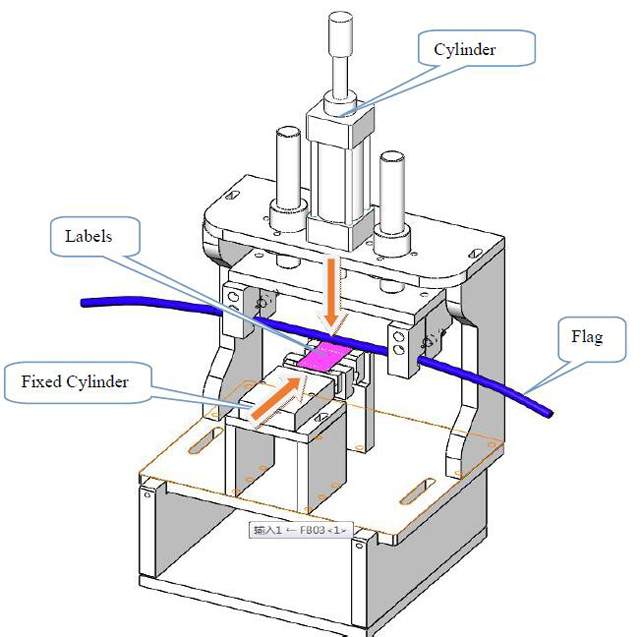

Estructura de etiquetado

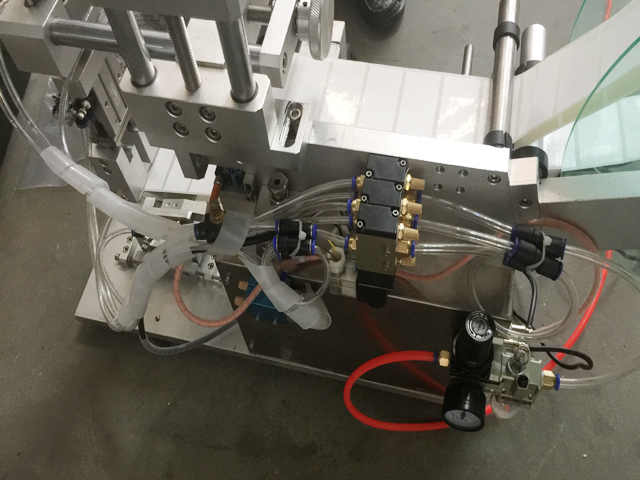

Vista posterior de la máquina etiquetadora de alambre

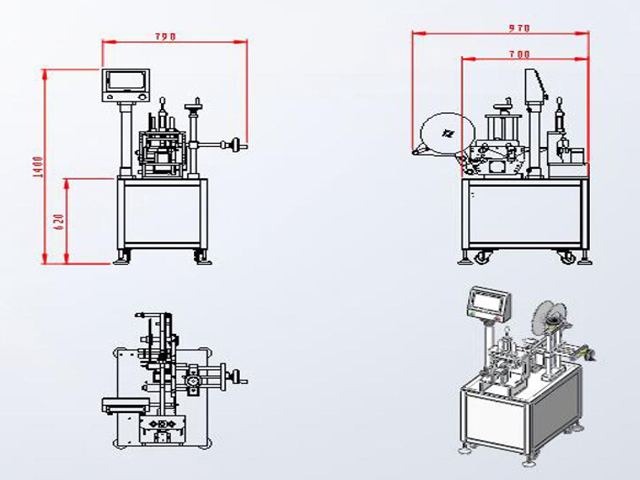

Dibujo de dimensiones de la máquina etiquetadora de cables semiautomática:

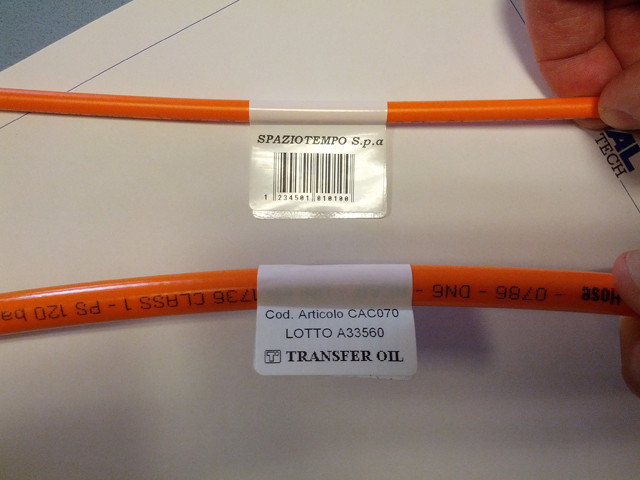

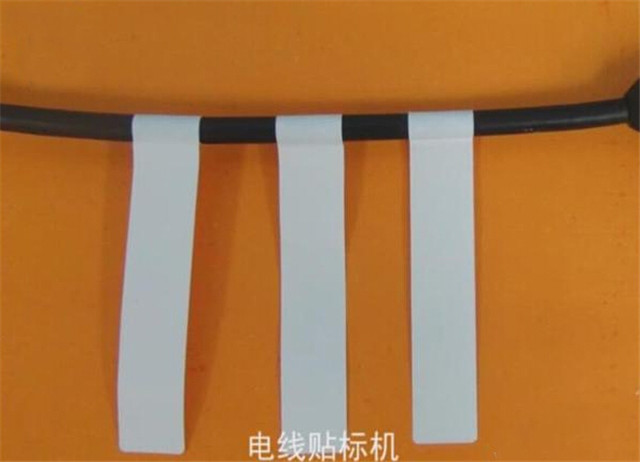

Etiquetado de muestras:
