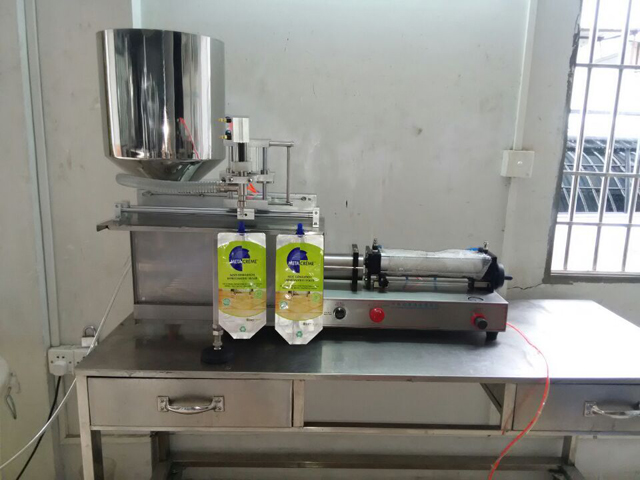

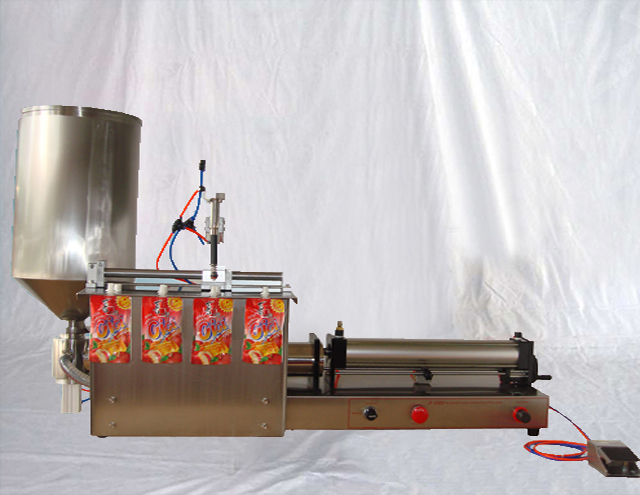

Máquina llenadora de bolsas prefabricadas con boquilla neumática semiautomática

Máquina de llenado de bolsas prefabricadas con boquilla neumática semiautomática

Modelo: VK-SPF
Voltaje: 220/110 V 50/60 Hz
Potencia: 27W
Presión nominal: 0,4-0,6 Mpa
Velocidad de llenado: 20-35 botellas/min/cabezal
Precisión de llenado: ≦ ± 1%
Rango de llenado: 100-1000 ml
Dimensiones adicionales: 160 cm x 44 cm x 37 cm.
Peso neto: 50 kg;
Peso bruto: 65 kg

Esta máquina llenadora de pistón semiautomática basada en la referencia de productos similares extranjeros, es un nuevo diseño que agrega algunas funciones adicionales. Hace que el trabajo sea fácil y conveniente para la operación, error de precisión, ajuste del volumen de llenado, limpieza y mantenimiento de la máquina.

El diseño de esta máquina llenadora neumática adopta los componentes neumáticos en lugar del circuito de control eléctrico, por lo que es adecuada para el uso en entornos con requisitos a prueba de explosiones.

Selección del modelo de máquina

La selección del modelo de máquina tiene en cuenta los requisitos de volumen máximo de llenado.

Parámetro básico

Modelo: VK-SPF
Voltaje: 220/110 V 50/60 Hz
Potencia: 27W
Presión nominal: 0,4-0,6 Mpa
Velocidad de llenado: 20-35 botellas/min/cabezal
Precisión de llenado: ≦ ± 1%
Rango de llenado: 100-1000 ml
Dimensiones adicionales: 160 cm x 44 cm x 37 cm.
Peso neto: 50 kg;
Peso bruto: 65 kg

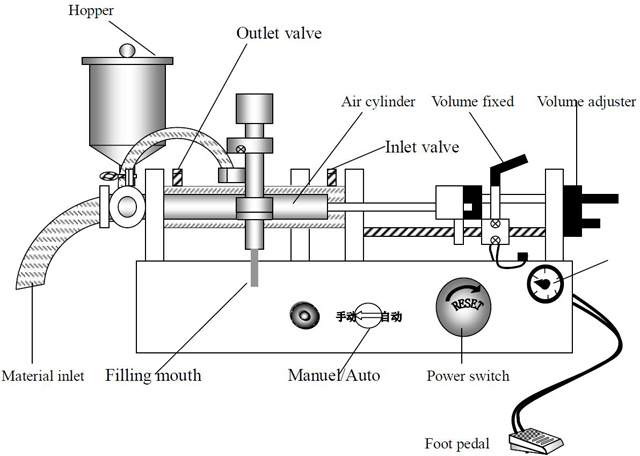

Principio de funcionamiento de la máquina

Al empujar y tirar del cilindro de aire, se impulsa el pistón del cilindro para realizar un movimiento alternativo, lo que hace que el cilindro de material genere presión negativa.

Cuando el cilindro se empuja hacia adelante, tira del pistón hacia atrás y, dentro del cilindro de material, la presión negativa absorbe el material en el tubo de entrada desde la tolva de material.

Cuando el cilindro se retrae, empuja el pistón hacia adelante, el material será absorbido por la boca de llenado desde la tubería, luego, llena las botellas vacías. (el cabezal de llenado se abre y se cierra automáticamente cuando el material se absorbe dentro y fuera)

Esta máquina llenadora tipo pistón es de una sola acción mecánica simple para cada llenado, por lo que tiene una alta precisión y estabilidad de llenado para contenedores estándar.

Características de la máquina llenadora neumática semiautomática

La máquina utiliza aire comprimido para el control, tiene alta seguridad y es especialmente adecuada para su uso bajo requisitos a prueba de explosiones.
No generará electricidad estática ni fenómeno de electricidad de cáñamo; la máquina no necesita conectar el cable de tierra.
Gracias al control neumático y al volumen de llenado fijo, el volumen de llenado se caracteriza por su alta precisión, pudiéndose controlar con una precisión del 0,3 % (esto se basa en el volumen de llenado máximo).
En caso de parada de emergencia, solo es necesario apagar el interruptor neumático, el pistón se retirará automáticamente a la posición inicial y la máquina dejará de llenarse.

Secuencia de inspección y operación antes de poner en marcha la máquina

Realice la inspección antes de poner en marcha la máquina, esto puede evitar fallas mecánicas o accidentes con lesiones personales.

La inspección y el funcionamiento:

El mango de sujeción de la parte delantera y trasera, ¿está bien apretado o no?
La abrazadera de tres terminales de la entrada y salida, ¿es fija o no?

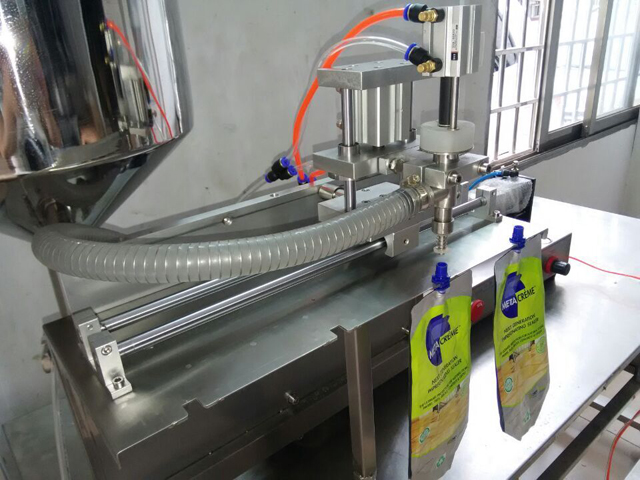

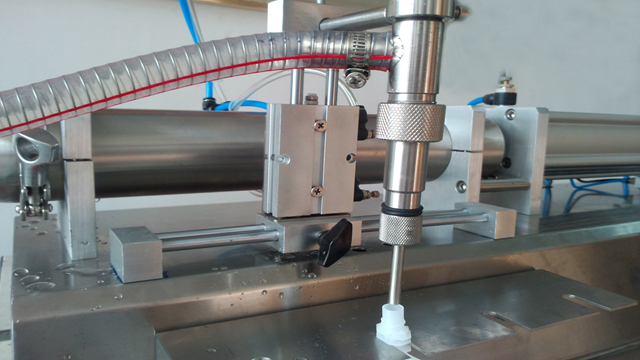

El cabezal de llenado y su palanca horizontal y vertical, ¿está sujeto?
Conéctelo a la máquina compresora de aire, la presión es inferior a 8 ㎏/c㎡, el ajuste de presión es de aproximadamente 4-5 ㎏/c㎡.
Encienda el interruptor de suministro de aire.

(Nota: está estrictamente prohibido trabajar durante mucho tiempo sin material de relleno)

Ajuste del volumen de llenado

El ajuste del volumen de llenado depende de los materiales de llenado, líquido (ml) o peso (g), porque la proporción de materiales es diferente y los datos de medición también son diferentes. Por lo tanto, para configurar el volumen de llenado de precisión requerido, ajuste el ajustador de volumen.

Detalles de la operación:

Ajuste general: Para obtener un volumen de llenado satisfactorio, ajuste el interruptor de gas del tornillo de ajuste y mueva la posición hacia la izquierda o hacia la derecha.
Utilice una taza medidora o una balanza electrónica para verificar que el volumen de llenado sea preciso. (Nota: el material de relleno absorbido dentro del cilindro debe estar completo)
Si hay algún error de llenado, ajuste el ajustador de volumen, muévalo hacia adelante para reducir el volumen de llenado y hacia atrás para aumentar el volumen.
Para obtener el volumen de llenado y la precisión requeridos, realice ajustes repetidos hasta que el volumen de llenado sea estándar.

Ajuste de la velocidad de llenado

La velocidad de llenado está determinada por los siguientes seis factores:

La velocidad de absorción de los materiales de relleno depende de la viscosidad del material y de la longitud del tubo de absorción.
La velocidad de llenado depende del tamaño del diámetro del cabezal de llenado; cuanto mayor sea el diámetro, más rápida será la velocidad de llenado.
El grado de formación de espuma de los materiales de relleno, si el grado de formación de espuma es mayor, la velocidad de llenado debe reducirse.
Volumen de llenado, más volumen de llenado más lentamente.
La precisión del volumen de llenado, la alta exactitud y la velocidad de llenado deben ajustarse lentamente.
El controlador de la válvula de la presión del aire.

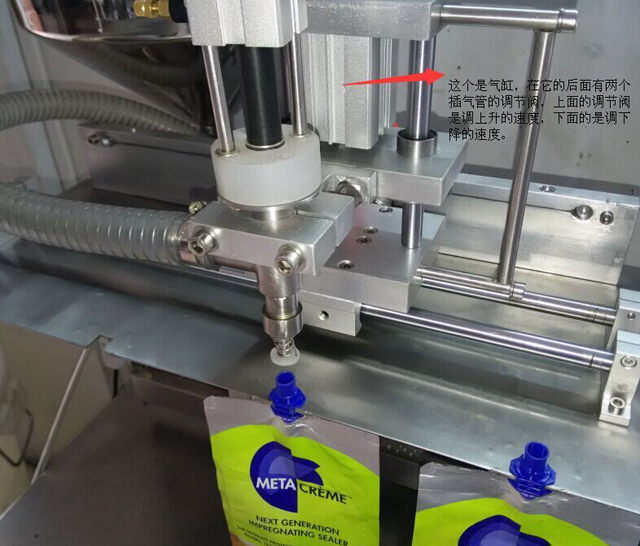

Operación de ajuste de válvulas:

Afloje la tuerca de la válvula reguladora de velocidad
Gire la manija de la válvula delantera en el sentido de las agujas del reloj, la velocidad del cilindro hacia adelante disminuirá y también disminuirá la velocidad de absorción de materiales.
Gire la manija de la válvula frontal en sentido antihorario, la velocidad del cilindro avanza cada vez más rápido y también la velocidad de absorción de los materiales también será más rápida.
Gire la manija de la válvula trasera en el sentido de las agujas del reloj, la velocidad del cilindro hacia adelante disminuirá y también disminuirá la velocidad de absorción de materiales.
Gire la manija de la válvula trasera en sentido antihorario, la velocidad del cilindro avanza cada vez más rápido y también la velocidad de absorción de los materiales también será más rápida.

Ajuste de precisión de llenado

La razón por la que la máquina tiene el error de llenado es porque tiene muchos factores influyentes, como el volumen de llenado, la velocidad de llenado y la velocidad del interruptor de la válvula. La velocidad del interruptor de la válvula se ve afectada por la viscosidad de los materiales de llenado, la mayor viscosidad y la velocidad más lenta. El ajuste es simple ajustando la presión del resorte de la válvula principal y la velocidad se acelerará con cada vez más presión.

Los ajustes de la presión del resorte para la medición y el llenado dependen de la experiencia del personal del operador.

Limpieza y mantenimiento de máquinas

Antes de limpiar la máquina llenadora, debe limpiar los materiales dentro de la máquina y luego verter el líquido de limpieza suave en la tolva de material; se recomienda utilizar agua tibia y, si es necesario, agua con jabón, alcohol u otro líquido de limpieza. Cuando haga la limpieza, asegúrese de que no haya fugas de las arandelas en las piezas de llenado. Encienda la máquina, deje que la máquina se llene de manera circulante, hasta que finalice la limpieza. Las piezas de limpieza incluyen el pistón del cilindro, la cabeza del pistón, las arandelas, la válvula unidireccional, el cabezal de llenado y la tolva de material, etc. Si hay una dañada para todas las arandelas de sellado, debe reemplazarse.

Advertencia

Antes de comenzar el trabajo de limpieza, asegúrese de que el aire comprimido esté apagado.

Está prohibido utilizar disolventes orgánicos para la limpieza, como gasolina, benceno, etileno, hipoclorito de sodio, etc.

Una vez finalizado el trabajo de limpieza, espere y asegúrese de que todas las piezas de limpieza estén secas sin agua ni objetos extraños en las juntas y tuberías, luego instale la máquina.

Soluciones para los problemas más comunes

Problemas comunes	Soluciones
El pistón no se puede mover	Asegúrese de que la presión de aire esté activada.
	Asegúrese de que la válvula de presión de aire esté abierta.
	Asegúrese de que el interruptor de la fuente de aire esté encendido y que no haya presión atascada en la válvula neumática.
	La presión del aire es de 4-5㎏/c㎡
	Asegúrese de que la válvula esté instalada correctamente.
	Asegúrese de que no haya nada pegajoso ni obstruido en la cabeza del pistón.
	Asegúrese de que no haya ningún interruptor de presión de aire dañado.
La precisión del llenado es incorrecta	Cuanto mayor sea la viscosidad del material de llenado, mayor será la velocidad de llenado.
	Asegúrese de que haya suficiente material dentro de la tolva y del tanque de material.
	Asegúrese de que la tolva de material y el interruptor de volumen estén bien conectados.
Desbordamiento de material del cilindro de material	Revise la arandela de sellado, si está dañada cámbiela por una nueva.
	Si el material es delgado, utilice dos arandelas de sellado.
Tubo absorbente sin absorción	Asegúrese de que el cilindro de absorción esté instalado correctamente.
	Asegúrese de que la tubería esté bien atada.
	Asegúrese de que el cabezal del tubo de absorción esté dentro del tanque de material.
El relleno se desborda de las botellas.	Asegúrese de que el interruptor de volumen no esté dañado ni se mueva, la boca de llenado debe inclinarse hacia la boca de la botella y el ajuste de la válvula de aire debe permitir que el llenado se realice sin problemas.
