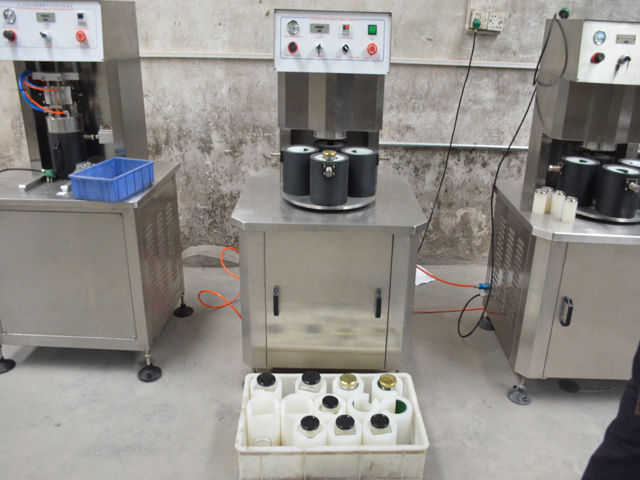

Máquina taponadora al vacío semiautomática para tapas de botellas, frascos y tarros de vidrio

• Máquina tapadora al vacío de tarros de vidrio VK-SVC
• Fuente de alimentación: CA 220 V/50-60 Hz
• Velocidad de tapado: 1200-1500 bph
• Potencia: ≤1,3KW (incluye bomba de vacío)
• Diámetro de la tapa: Φ30-Φ85 mm, Φ85-Φ110 mm
• Altura de la botella: 50-180 mm, 120－250 mm
• Diámetro de la botella: Φ30-Φ80mm Φ80-Φ150mm
• Grado de vacío límite: -0,08 Mpa
• Torsión de tope: 5-25 NM
• Consumo de aire: 0,5 m3/0,7 Mpa
• Tamaño de la máquina: 750*700*1350 mm
• Peso: 157 kg

Ver video

Esta serie de máquinas tapadoras es investigada y producida por nosotros mismos con años de experiencia en producción, es una creación original nacional, utiliza una bomba de vacío para aspirar, está disponible un alto grado de vacío, el torque de tapado y el nivel de vacío se pueden configurar a pedido compatible con una variedad de diferentes formas y tamaños de botellas para tapar, fuerte compatibilidad y fácil de ajustar.

Los principales componentes neumáticos y eléctricos son de marcas mundialmente famosas, con un rendimiento estable y confiable.

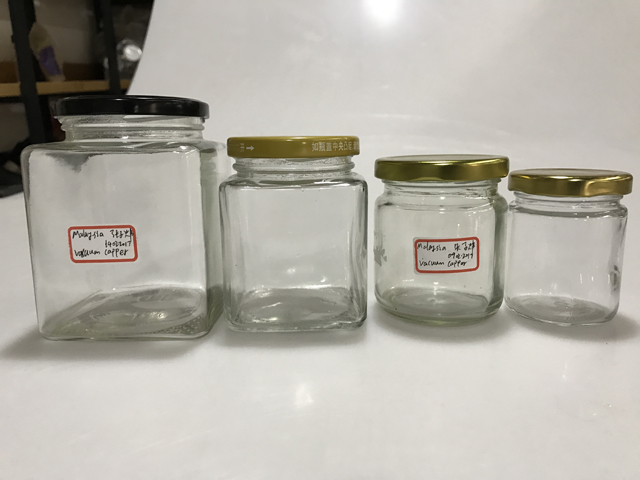

Ampliamente utilizado en botellas de vidrio con tapas de hojalata para tapado al vacío de alimentos, alimentos enlatados, bebidas, condimentos, productos para el cuidado de la salud y otras industrias.

En lugar de apretar desde los lados como en una tapadora de rosca en línea, una tapadora de mandril tiene un mandril que sujeta firmemente la tapa y gira la tapa sobre la botella desde arriba y, por lo tanto, el mecanismo de embrague se puede configurar con mucha precisión para controlar el torque de la tapa.

Las máquinas tapadoras de mandril están disponibles en versiones de un solo cabezal y de múltiples cabezales de alta velocidad. La gran ventaja de una máquina tapadora de mandril es su escalabilidad para operaciones de alta velocidad y, por supuesto, su torque preciso de la tapa.

La desventaja de una tapadora de mandril es que cada tamaño de botella requiere piezas de cambio y si el tamaño de las tapas cambia, todos los mandriles también tienen que cambiarse (sin mencionar la posibilidad de que la clasificación y el transporte de las tapas también puedan requerir piezas de cambio).

Al considerar una máquina tapadora con mandriles, se debe considerar seriamente usar las mismas tapas para todas las botellas en la línea, ya que las piezas de cambio de botellas son relativamente económicas en comparación con el cambio de mandriles para una variedad de tapas.

Parámetros técnicos principales:

Modelo: VK-SVC

Fuente de alimentación: CA 220 V/50-60 Hz

Velocidad de tapado: 1200-1500 bph

Potencia: ≤1,3KW (incluye bomba de vacío)

Diámetro de la tapa: Φ30-Φ85 mm, Φ85-Φ110 mm

Altura de la botella: 50-180 mm, 120－250 mm

Diámetro de la botella: Φ30-Φ80mm Φ80-Φ150mm

Grado de vacío límite: -0,08 Mpa

Torsión de tapado: 5-25 N.M

Consumo de aire: 0,5 m3/0,7 Mpa

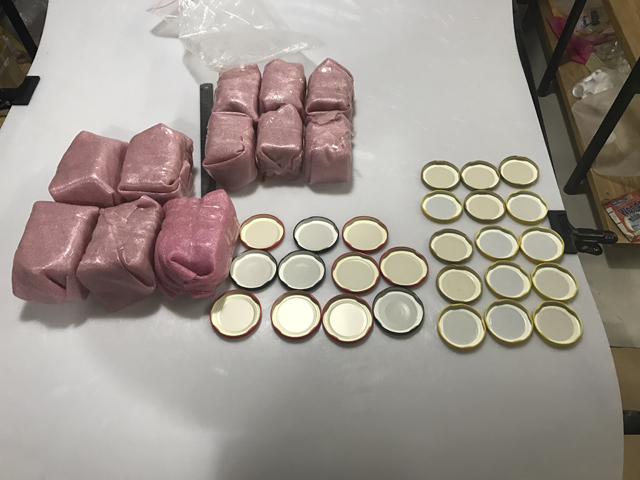

La máquina debe personalizarse de acuerdo con las muestras reales de frascos/botellas enviadas por los clientes:

Instrucciones de funcionamiento:

A. Estructura y principios de funcionamiento

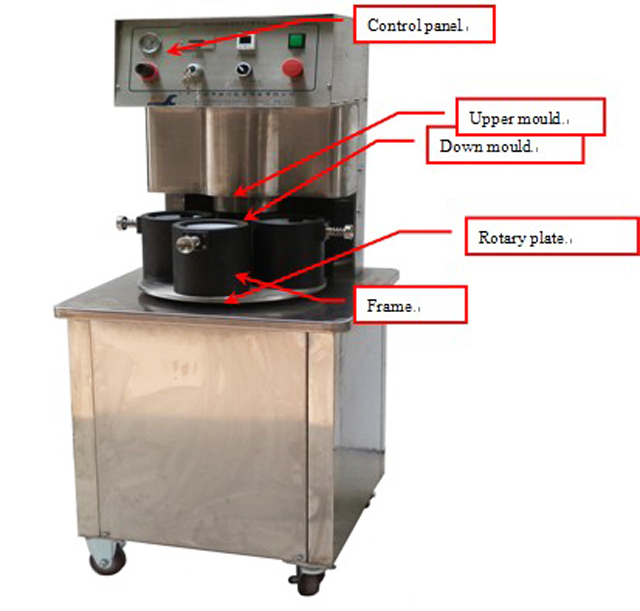

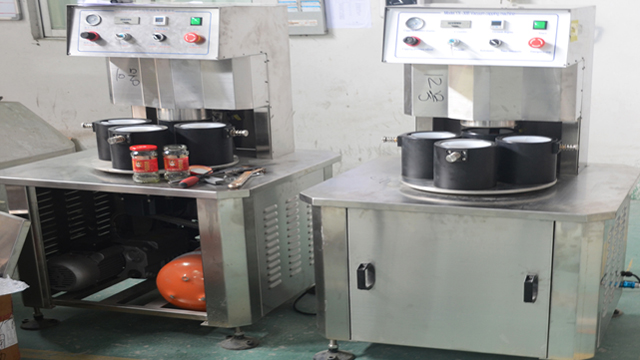

Imagen 1 Máquina tapadora al vacío

Principios de funcionamiento y funciones

Esta máquina consta de un marco de máquina, un molde superior, un molde inferior, un sistema de posición rotatoria, una estructura de tapado, un sistema de vacío y un sistema de control eléctrico y de presión. Funciona de la siguiente manera: coloque el vidrio con tapas en el molde inferior y luego coloque el molde inferior hasta el centro del cabezal de tapado con la mano. Luego, la máquina tapará automáticamente con vacío.

Esta máquina tiene las siguientes funciones:

1. Cuando coloca el molde hacia abajo en el centro del cabezal de tapado, la máquina tapará automáticamente con vacío;

2. Función de ajuste de vacío más bajo: si la máquina no puede alcanzar el grado de vacío establecido anteriormente, la máquina no funcionará para el siguiente procedimiento;

3. Función de torque de tapado: El cabezal de tapado se mueve mediante un cilindro de aire y se puede ajustar mediante presión;

Estructura principal y componentes:

Bomba de vacío y tanque de vacío:

Para lograr la función de vacío se utiliza una bomba de vacío y un tanque de vacío. La bomba de vacío debe tener aceite de vacío. La mitad del aceite de vacío en el interior está bien. No se permite utilizar la máquina si no hay más aceite de vacío en el interior.

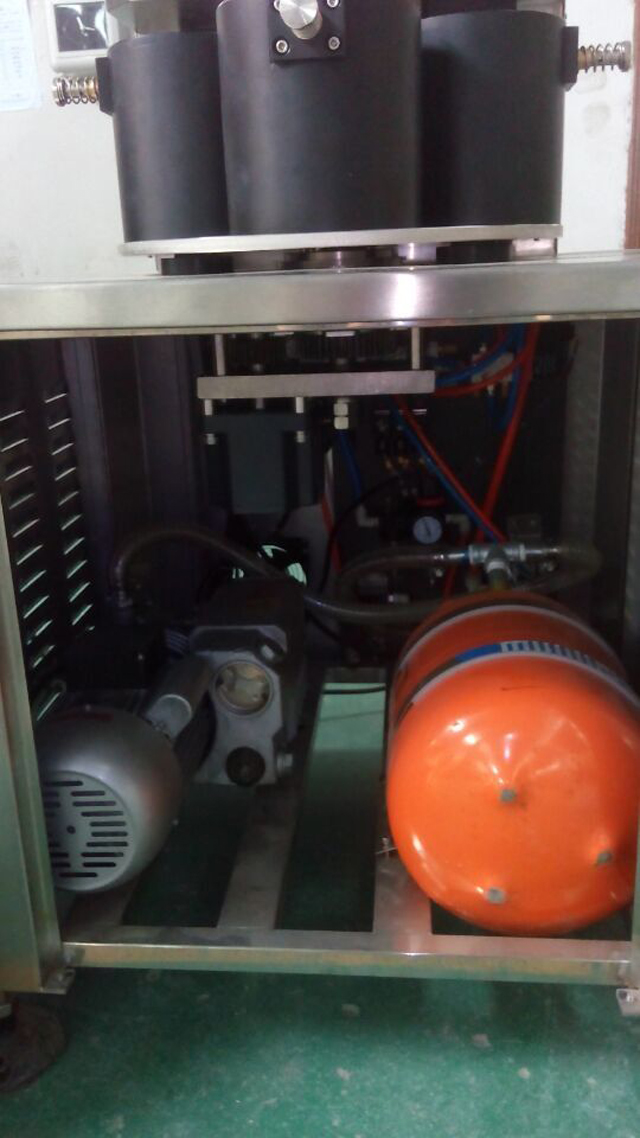

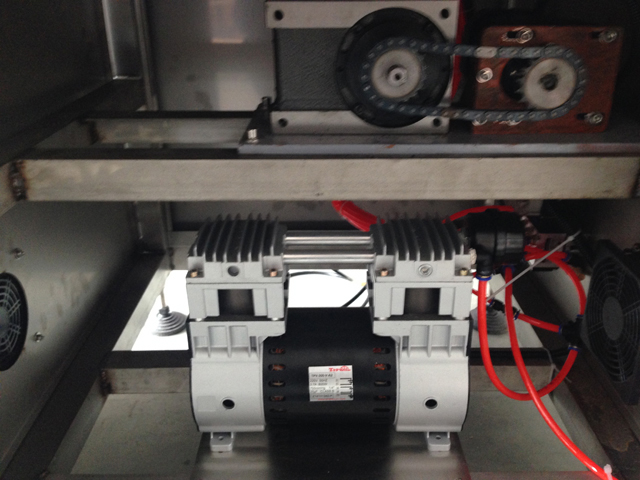

Imagen 2 Tanque de vacío y bomba de vacío

Conecte la bomba de vacío y el tanque de vacío como se muestra en la imagen de arriba y suministre energía.

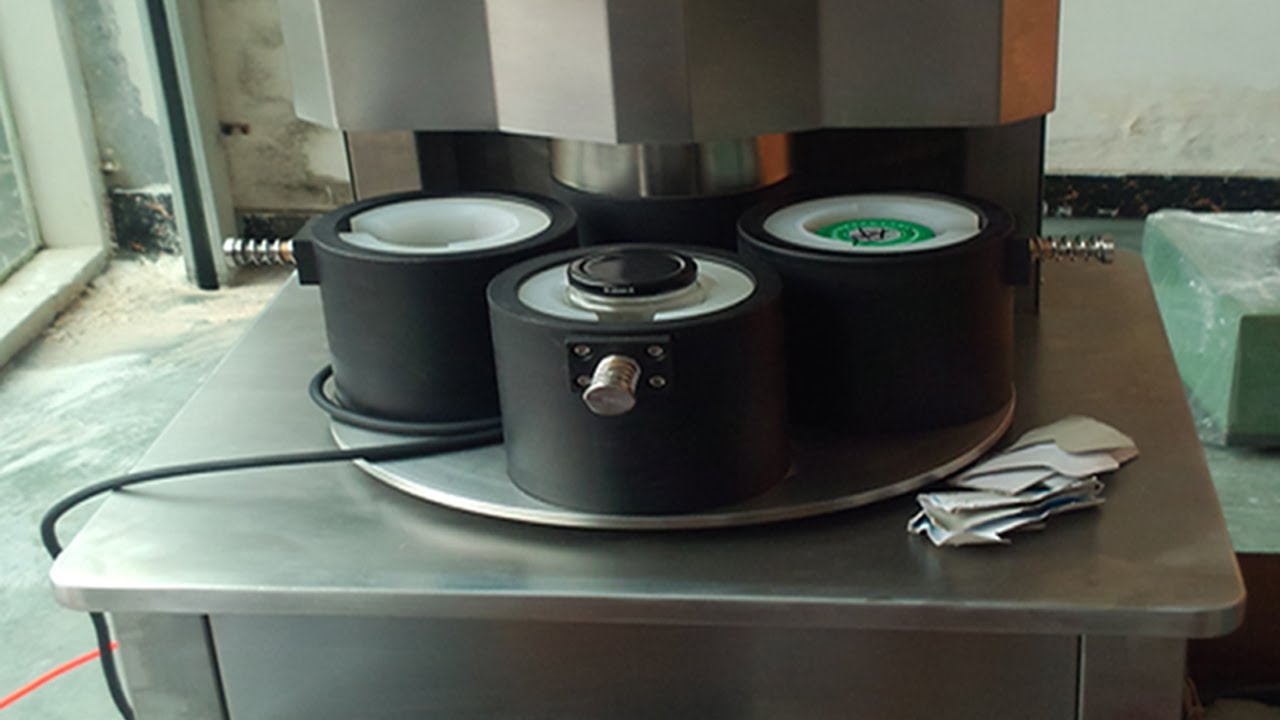

Estructura de placa giratoria

Imagen 3

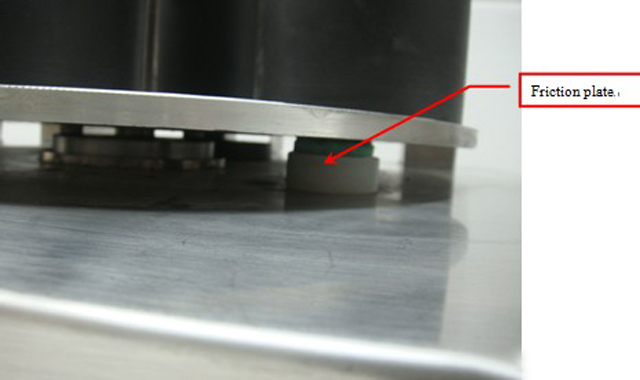

Esta placa giratoria se mueve en 4 pasos. Para garantizar que la placa giratoria se mueva de manera constante, esta placa giratoria adopta 3 placas de fricción para proporcionar resistencia y garantizar un movimiento constante. Debe mantener la máquina limpia mientras trabaja, ya que las placas de fricción se desgastarán gradualmente. Revísela y cámbielas con regularidad.

Imagen 4

La placa giratoria es movida por el motor principal, cuando el detector de señal se mueve a los interruptores de proximidad de inicio y obtiene señales (el detector de señal y los interruptores de proximidad son de aproximadamente 2-3 mm), el molde superior se mueve al tapado, cuando está tapado, el motor sigue funcionando, cuando el detector de señal se mueve a los interruptores de proximidad de seguridad y obtiene la señal, el motor deja de funcionar.

Imagen 5

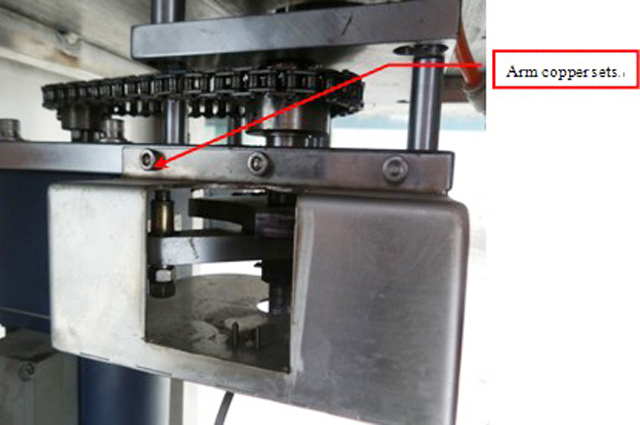

Los juegos de cobre de los brazos se desgastarán durante el funcionamiento, por lo que se debe engrasar con regularidad y cambiarlos cuando se dañen. Cuando se realice el cambio, puede ver la imagen 5.

Estructura de tapado

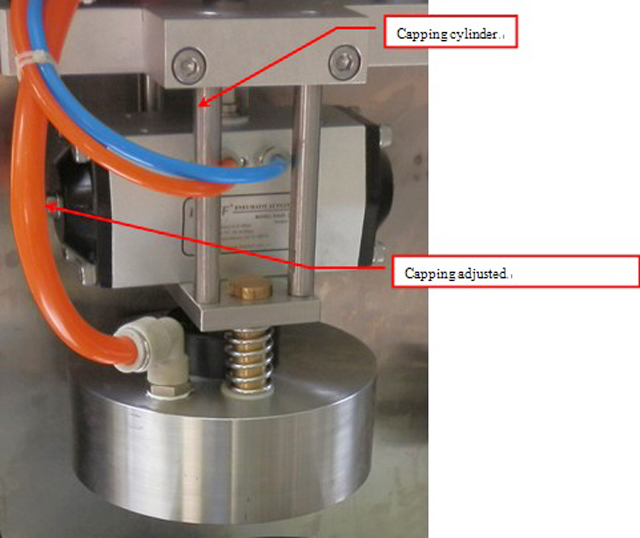

tapar la cabeza

El cabezal de tapado se mueve mediante un cilindro para elevarlo y bajarlo. Cuando el cabezal de tapado está abajo para tapar y alcanza el grado de vacío establecido anteriormente, el cabezal de tapado se moverá al siguiente procedimiento. El par de torsión de tapado se puede ajustar mediante el botón de presión de tapado en el panel de control (como puede ver en el panel de control)

La goma roja dentro del cabezal de tapado es la parte que se desgasta con facilidad, por lo que es necesario revisarla y cambiarla con frecuencia. Al tapar, el cabezal de tapado debe ajustarse firmemente a las tapas. Puede colocar algo dentro del molde inferior para lograr diferentes alturas. Pero la altura no puede ser demasiado alta, o si es demasiado alta, no puede lograr la función de vacío, pero si no es suficiente, no se puede tapar. Por lo general, la distancia entre las tapas y la parte superior del molde inferior es de 16 mm a 19 mm.

Dispositivo de clic para botellas

Imagen 7

El dispositivo de clic de botella sirve para fijar la botella mientras se tapa, cuando la placa giratoria se coloca en posición, el cilindro de clic de botella se mueve para fijar la botella y asegurar un buen tapado.

Parámetros técnicos principales:

Dimensiones: 600 (largo) × 600 (ancho) × 1350 (alto)

Peso: Aproximadamente 110 ㎏

Fuente de alimentación: CA 220 V 50 ～ 60 Hz

Potencia: ≦150W (sin bomba de vacío)

Presión de aire: 0,5～0,8 MPa

Consumo de aire: ≤0,2m3/min

Velocidad: alrededor de 25 botellas/min

Diámetro de tapado: personalizado

Tamaños de botellas: personalizados

Instalación

1. La máquina debe estar en un lugar limpio y seguro;

2. Asegúrese de que la parada de emergencia esté disponible (imagen 5);

3. Suministrar energía para comprobar;

4. Conecte la máquina con la tubería de gas al separador de aceite y agua, ajuste la presión de aire a 0,6 Mpa;

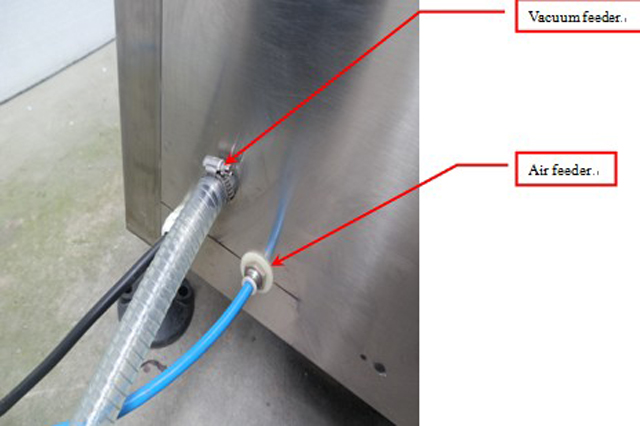

5. Conecte el tanque de vacío a la máquina. Asegúrese de que no haya fugas de gas.

Imagen 8

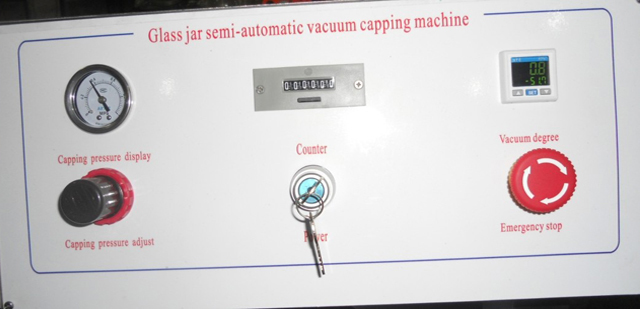

Operación del panel de control

Fotos

El panel de control consta de mesa de presión de tapado, ajuste de presión de tapado, contador, interruptor de encendido, ajuste de vacío y parada de emergencia.

1. El ajuste de la presión de tapado se puede utilizar para ajustar el torque de tapado, cuando es en el sentido de las agujas del reloj, la presión aumenta, el torque de tapado es más fuerte, cuando es en el sentido contrario a las agujas del reloj, la presión disminuye, el torque de tapado es menor;

2. Parada de emergencia, cuando ocurre algo de emergencia, presione el interruptor de parada de emergencia, entonces la máquina estará en situación segura;

3. El contador es para contar cuantos vasos has producido, si pones el botón de reinicio el contador contara como cero;

4. Si necesita ajustar el grado de vacío, presione la “M” en la tabla de ajuste de vacío y se mostrará “St1”, presione “︽”“︾” para ajustar.

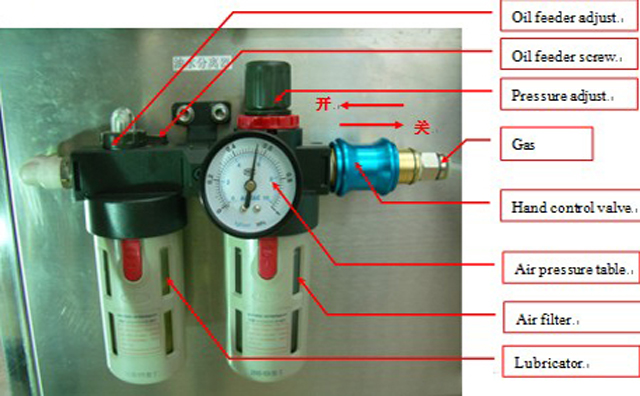

Separador de aceite y agua, presión y ajuste (imagen 10)

Imagen 10

El separador de aceite y agua consta de válvula de control manual, ajuste de presión, mesa de presión de aire, ajuste de aceite, filtro de aire y lubricador;

La válvula de control manual sirve para encender y apagar todo el suministro de aire de la máquina;

El ajuste de presión es para suministrar presión a la máquina, cuando es en el sentido de las agujas del reloj, la presión aumenta, cuando es en el sentido contrario a las agujas del reloj, la presión disminuye;

La tabla de presión de aire se utiliza para mostrar la presión de trabajo de la máquina;

El ajuste de aceite es para suministrar aceite a la máquina, cuando es en el sentido de las agujas del reloj, el aceite disminuye, cuando es en el sentido contrario a las agujas del reloj, el aceite aumenta.

El filtro de aire sirve para eliminar el agua del aire comprimido, cuando la presión del separador de aceite y agua es cero, el filtro de aire eliminará el agua automáticamente.

El lubricador sirve para suministrar aceite a la máquina; primero es necesario cerrar el suministro de aire y colocar un poco de aceite en el lubricador, aproximadamente cada 2 o 3 meses.

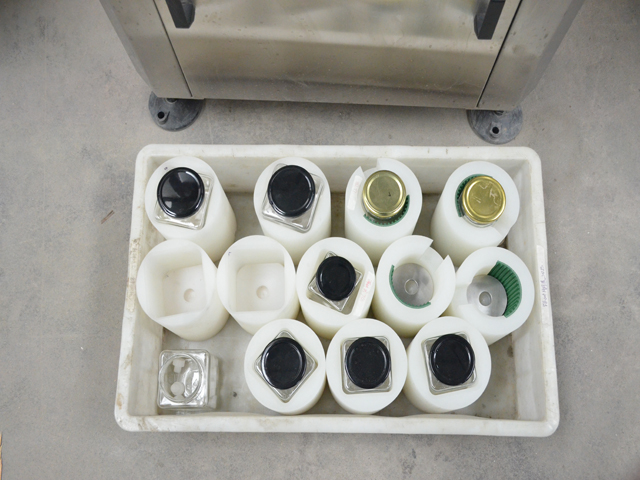

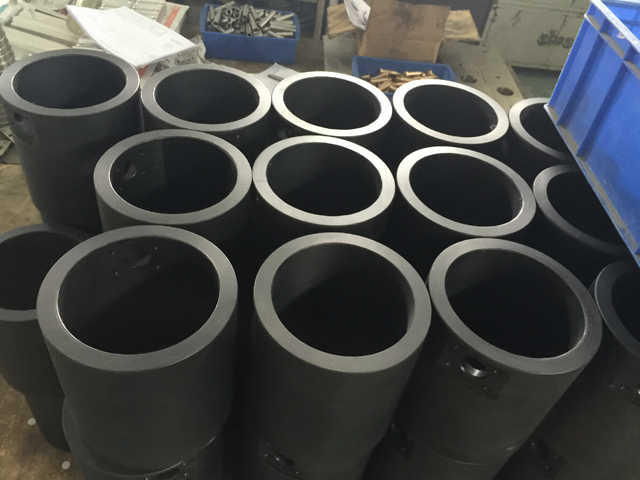

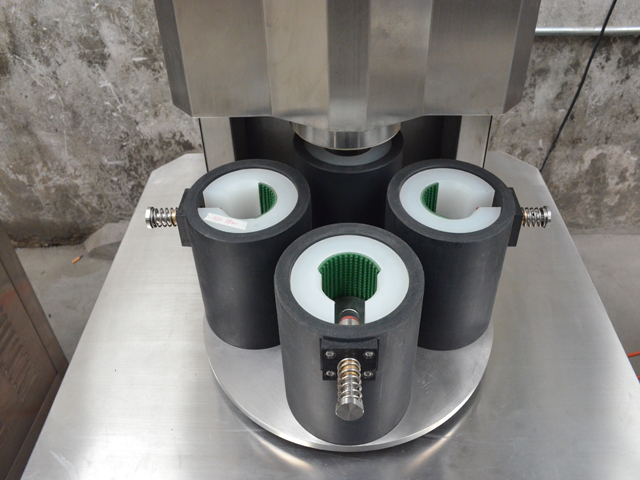

Repuestos para moldes que se adaptan a diferentes tamaños de frascos/botellas
