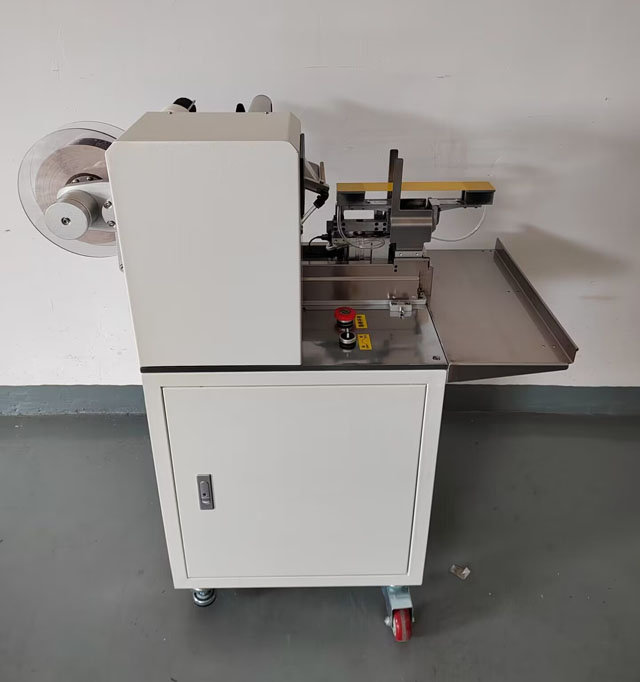

Aplicador de etiquetas de bandera semiautomático para empaquetado de alimentos para mascotas con forma de hueso de perro

• Esta máquina se utiliza para el plegado y etiquetado de arneses de cables y varillas redondas, así como huesos de perro, productos para mascotas, tuberías, etc.
• Parámetros de etiqueta aplicables: diámetro interior de la bobina de etiqueta 76 mm, diámetro exterior máximo 240 mm; (Otras especificaciones deben personalizarse),
• Material de la etiqueta: PVC, PET, tela, papel, etc.
• Especificación de la etiqueta: según la máquina específica.
• Precisión de etiquetado: ± ≤ 0,2 mm;
• Capacidad: 1500 piezas/hora;
• Presión de aire: 0,4-0,6 Mpa Consumo de aire 0,15 m3/min
• Fuente de alimentación 220 V/50-60 Hz/monofásica (se puede personalizar el estándar de EE. UU.)
• Dimensión total: 630 * 740 * 1040 mm (L * An * Al);
• Peso de la máquina: alrededor de 86 kg;

Máquina etiquetadora plegadora de banderas semiautomática ("Bandera" es un término utilizado por la industria para designar una señal de etiqueta que llama la atención y alerta a los consumidores para que lean la etiqueta con atención debido a información nueva e importante).

Una etiqueta con bandera es la solución ideal para identificar productos y distinguirlos entre sí. Si tiene muchos productos similares que se parecen, la etiqueta con bandera puede ofrecerle una forma de identificarlos mejor. Por ejemplo, los cables de computadora utilizan mucho este tipo de etiqueta. Pero la etiqueta con bandera también es común en joyería. Aquí, las tiendas etiquetan anillos, pulseras y collares individuales con una etiqueta con bandera.

Con una etiqueta de bandera se puede identificar de forma sencilla pero eficaz el propósito de un producto (cable VGA o HDMI). El nombre de etiqueta de bandera tiene su origen en el "elemento de bandera" que se crea debido a la aplicación de la etiqueta. Las etiquetas de bandera se producen en material resistente y se colocan alrededor de un producto determinado.

Además de organizar sus productos, una etiqueta con bandera también le da a su producto un mayor atractivo visual. De esa manera, se destaca de la competencia y tiene espacio adicional para la información de su producto.

Utilice etiquetas de bandera tanto para fines funcionales como comerciales.

En primer lugar, muchas gracias por elegir nuestro producto: máquina etiquetadora plegadora de banderas semiautomática. Para aprovechar al máximo las funciones de este producto y garantizar su seguridad e intereses, lea atentamente este manual antes de la instalación.

Precauciones de seguridad al operar la etiquetadora de etiquetas semiautomática:

• Antes de encender, confirme el voltaje de la fuente de alimentación (AC220V), la presión de aire de 4 a 6 kg y la fuente de alimentación externa debe estar conectada a tierra de manera confiable.
• No bloquee el orificio de enfriamiento de la carcasa.
• A los técnicos no profesionales se les prohíbe abrir la caja.
• Está estrictamente prohibido tocar el área de acción cuando el equipo esté en funcionamiento.
• En caso de falla del equipo, primero apague el interruptor de encendido y queda estrictamente prohibido realizar mantenimiento en vivo.

Rendimiento y parámetros de la máquina etiquetadora semiautomática tipo bandera:

• Esta máquina se utiliza para doblar y etiquetar arneses de cables y varillas redondas, así como productos masticables de hueso para perros para mascotas;
• Parámetros de etiqueta aplicables: diámetro interior de la bobina de etiqueta 76 mm, diámetro exterior máximo 240 mm; (Otras especificaciones deben personalizarse),
• Material de la etiqueta: PVC, PET, tela, papel, etc.
• Especificación de la etiqueta: según la máquina específica.
• Precisión de etiquetado: ± ≤ 0,2 mm;
• Capacidad: 1500 piezas/hora;
• Dimensión total: 630 * 740 * 1040 mm (L * An * Al);
• Peso de la máquina: alrededor de 86 kg;
• Tipo aplicable: según el modelo específico.

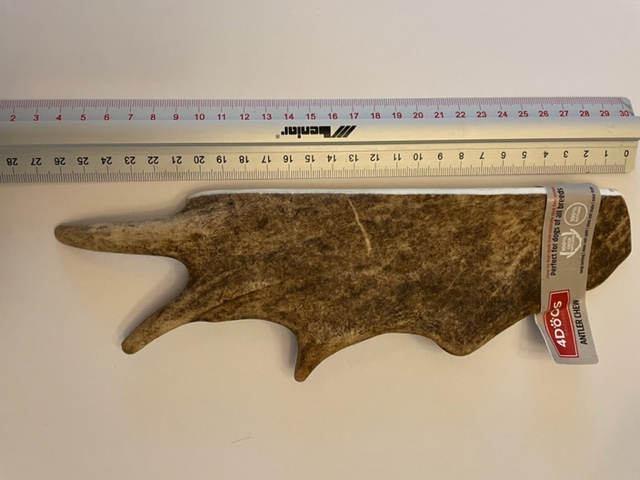

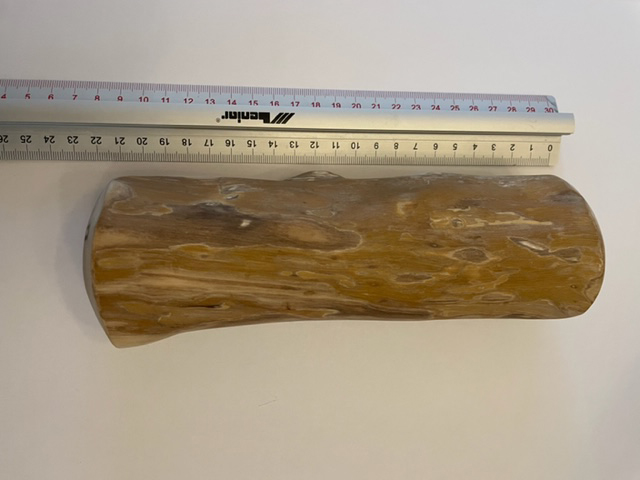

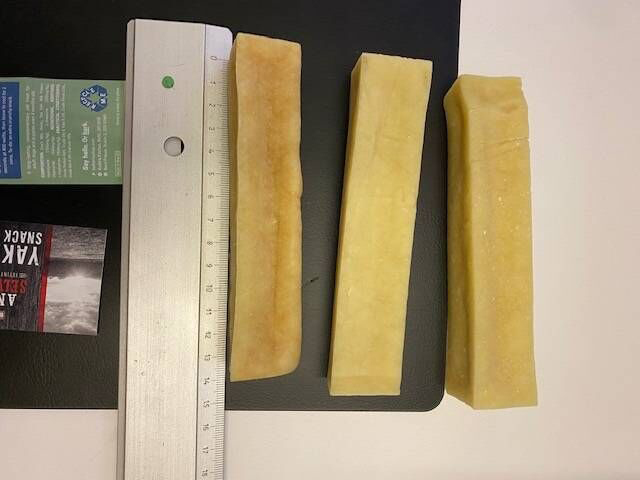

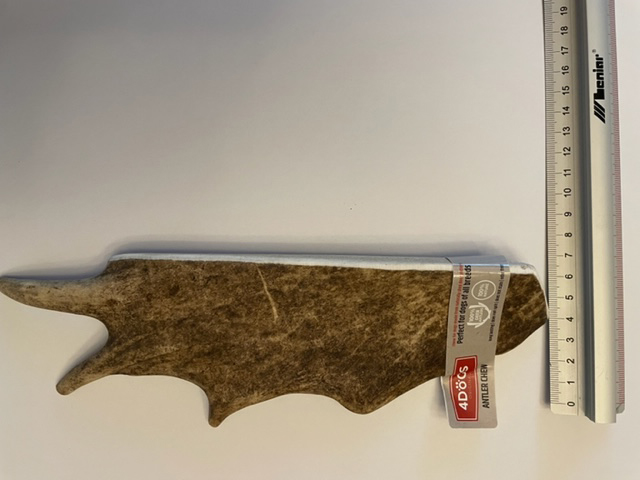

Muestras de huesos de perro:

Instrucciones de funcionamiento de la máquina etiquetadora semiautomática:

Instalación:

1. Mueva el equipo a la posición de instalación requerida.
2. Presione el freno de rueda universal y fije la rueda universal para que quede estable.

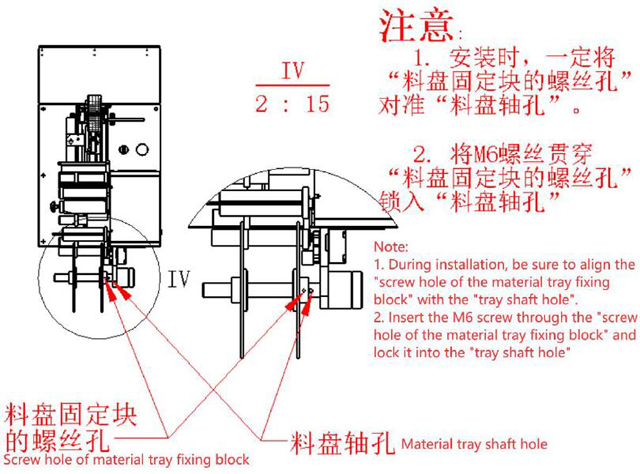

3. Instalación del deflector de etiquetas: durante la instalación, asegúrese de alinear el "orificio del tornillo del bloque de fijación de la bandeja" con el "orificio del eje de la bandeja" y bloquee el tornillo M6 a través del "orificio del tornillo del bloque de fijación de la bandeja" en el "orificio del eje de la bandeja".

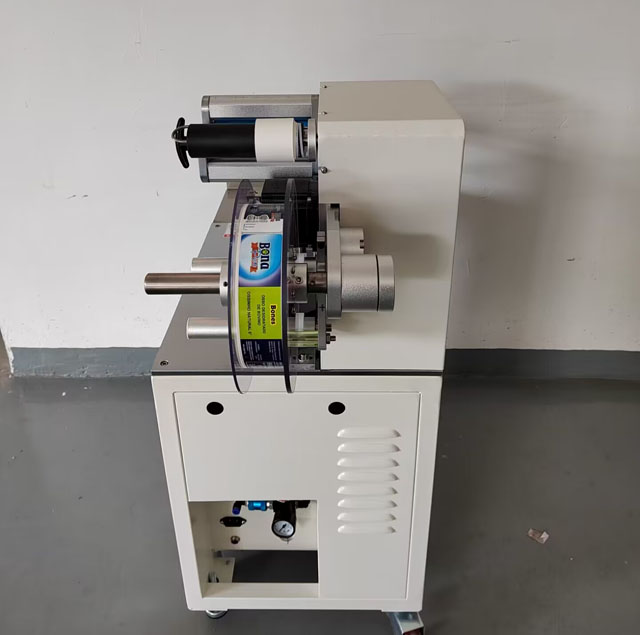

Aspecto del equipo, partes importantes e interfaz de control hombre-máquina

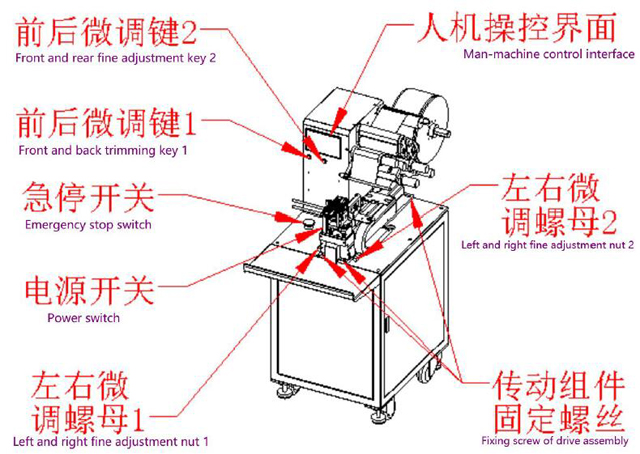

Partes importantes.

Pantalla principal.

• Cantidad de lote:Cuando la producción real es mayor o igual a la producción planificada, el equipo deja de funcionar.
• Cantidad: El conteo de salida se puede restablecer presionando la tecla "Establecer cero".
• El etiquetado se ha desbloqueado (etiquetado iniciado)/bloqueado (etiquetado suspendido):
• Después de detener el etiquetado durante un tiempo determinado ("autobloqueo" en la pantalla "control manual" puede configurar el tiempo, la unidad es "segundos"), el sistema se bloqueará automáticamente (etiquetado suspendido), y presione este botón para desbloquear.

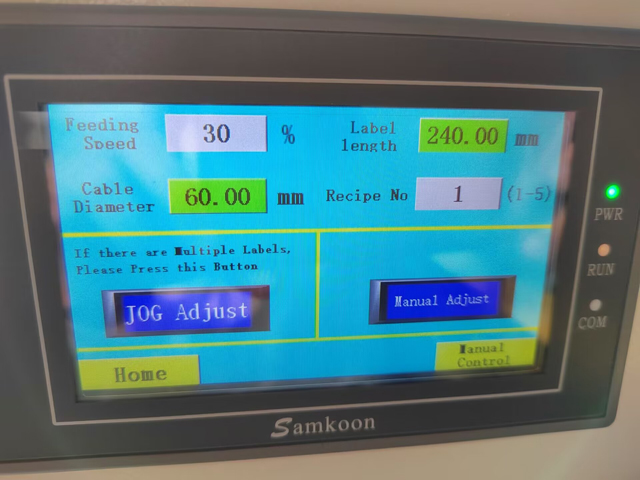

Parámetros.

• Velocidad de alimentación: A. Se refiere a la velocidad de extracción de etiquetas de la placa de extracción, ajustada entre 0 y 100 %.
• Longitud de la etiqueta: la longitud de una sola etiqueta, en mm.
• Receta N°: Se pueden reservar cinco grupos.
• Jog: Haga clic en esta tecla y el sistema mostrará la etiqueta automáticamente una vez.
• Pulsación larga y salida de etiqueta: mantenga pulsada esta tecla hasta que aparezca "OK" y la longitud de la etiqueta se calculará automáticamente una vez.

Control manual

• Retraso en la recepción de etiquetas: el tiempo de pausa después de que se completa la etiqueta y se abre la placa de absorción de etiquetas.
• Velocidad de la placa de etiquetas: la velocidad del cabezal indicador que recibe la etiqueta, ajustada entre 0 y 100 %.
• Longitud de la etiqueta: controla la longitud de despegado de la etiqueta de la placa de etiquetas, en mm.
• Posición actual: visualización de la distancia de posición en tiempo real del módulo de transmisión de etiquetas deslizante, unidad: mm;
• Etiquetado con retardo: después de que el cable activa el interruptor de inducción, el etiquetado se retrasará.
• Bloqueo automático: configure durante cuánto tiempo permanecerá bloqueado automáticamente después de que se detenga la etiqueta.
• Adelante: presione la tecla "Adelante", el módulo impulsor de etiquetas se deslizará hacia adelante y esta función puede ajustar la distancia de la posición de recepción de la marca.
• Atrás: presione la tecla "Atrás", el módulo de accionamiento de etiquetas se deslizará hacia atrás y esta función puede ajustar la distancia de la posición original de la etiqueta.
• Reiniciar: presione la tecla de reinicio para devolver el cabezal de etiqueta a cero.
• Soplado de tubería: haga clic en esta tecla para soplar el aire a través de la tubería.
• Succión estándar: haga clic en esta tecla para aspirar la placa estándar.
• Ajuste: presione la tecla "Ajuste" y el cilindro de aire sujeto por la placa ciega recta y los cilindros móviles superior e inferior del módulo de colocación del mazo de cables se moverán.
• Soplado de etiquetas: haga clic en esta tecla para aspirar la placa de etiquetas para soplar.
• Etiquetar: mantenga presionada esta tecla para etiquetar.
• Acción en serie/acción única: la acción en serie se refiere a la finalización de un ciclo de producción cada vez que se activa, y la acción única se refiere a la finalización de una única acción cada vez que se activa.

Método de operación:

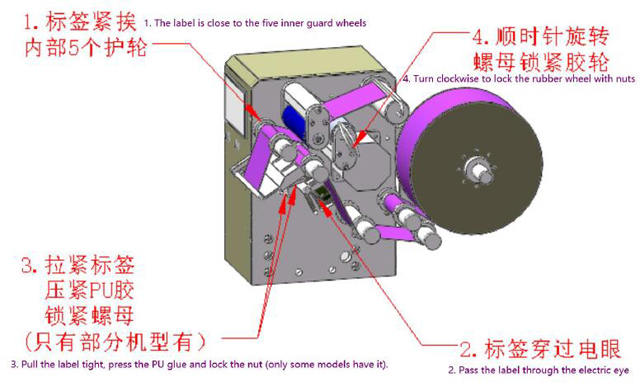

Para instalar la etiqueta, instálela en el módulo de extracción de etiquetas como se muestra en la siguiente figura.

Puesta en marcha

Gire el interruptor de encendido en el sentido de las agujas del reloj para encender el aparato. Pulse la tecla de parada de emergencia y gírela en el sentido de las agujas del reloj para reiniciarlo.

Cambio de línea y ajuste de máquina

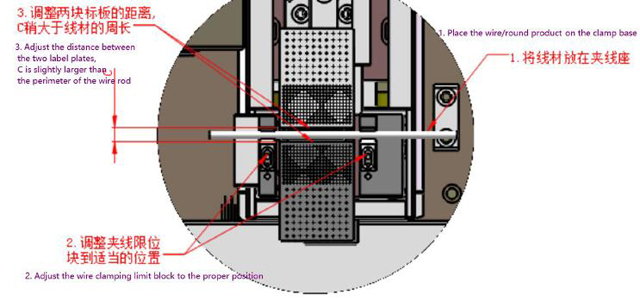

De acuerdo con el diámetro del cable, ajuste la distancia entre la base del cableado y la placa como se muestra en la siguiente figura.

Introduzca el ancho del papel soporte y el diámetro del alambre respectivamente en la columna de ancho del papel soporte en la Figura 3.

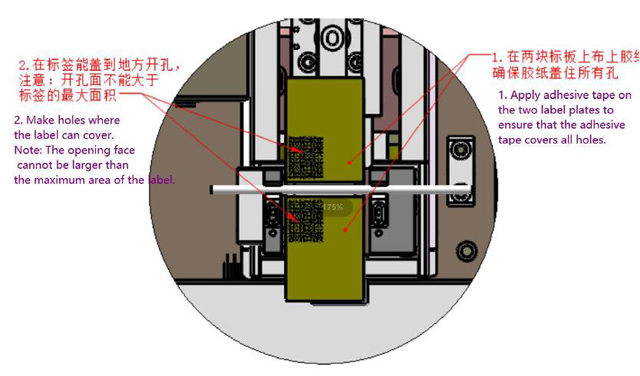

Aplicar cinta y hacer agujeros.

La parte delantera y trasera de la etiqueta no están alineadas

En el proceso de producción, si la etiqueta no está alineada por delante y por detrás, puede ajustarla directamente en la columna de "Ancho del papel inferior". También puede hacer clic en la "tecla de ajuste fino frontal y posterior 1" y en la "tecla de ajuste fino frontal y posterior 2" para ajustar y cambiar 0,1 mm cada vez que haga clic.

Las etiquetas izquierda y derecha no están alineadas

Si los lados izquierdo y derecho de la etiqueta no están alineados después de doblarla por la mitad, primero afloje los cuatro tornillos de fijación del conjunto de accionamiento, luego ajuste las tuercas de ajuste fino izquierda y derecha de acuerdo con la dirección y el grado de desviación de la etiqueta y, finalmente, bloquee los cuatro tornillos de fijación del conjunto de accionamiento.

Mantenimiento de equipos aplicadores de etiquetas tipo bandera:

• Está estrictamente prohibida la presión fuerte, manténgala limpia en todo momento;
• Lubricar y mantener la máquina según lo programado;
• Agregue aceite lubricante a la posición móvil de la placa de etiquetas una vez al mes
• Compruebe periódicamente si hay aceite lubricante en el depósito de aceite del separador de aceite y agua. En caso contrario, rellénelo a tiempo.
• Compruebe el desgaste de la correa sincrónica en todas las partes de la máquina cada tres meses.
