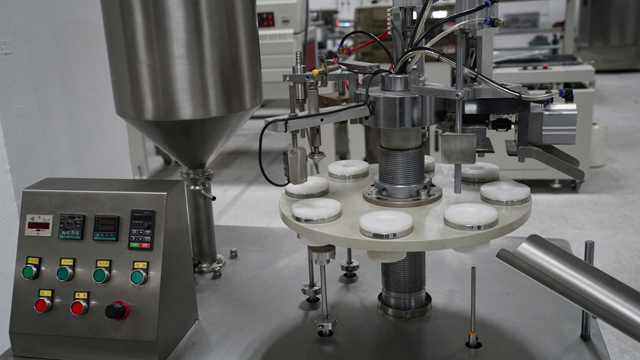

Máquina semiautomática para llenado y sellado de tubos de pasta de dientes con crema y miel

Modelo: VK-TFS-006H
Alimentación: ~ 220 v / – 10%
Potencia: 350w * 2 250w * 2
Cantidad de llenado: 50, 100, 200, 100 (ml) (se puede personalizar según los requisitos del usuario)
Capacidad de producción: 15-30
Precisión de medición: más o menos 1%

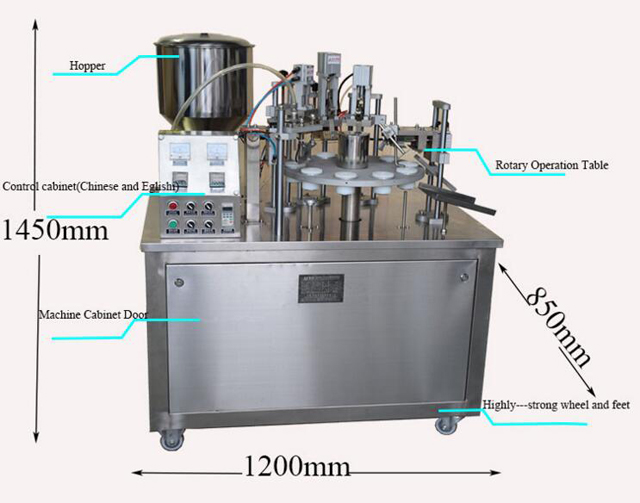

Tamaño total: 1250 * 550 * 550 (㎜)
El peso: 200 ㎏
Presión de trabajo: > 0,4 MPa

La máquina llenadora y selladora de tubos está especialmente diseñada para pasta de dientes, miel o productos en crema para el cuidado de la piel.

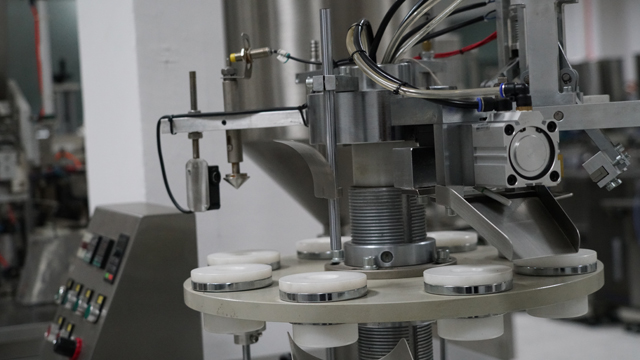

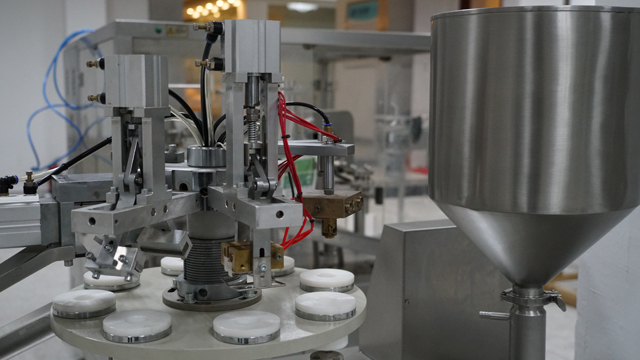

Máquina de llenado y sellado de tubos blandos de plástico (compuesto)

Instrucciones de uso

Instrucciones para máquina de llenado y sellado de tubos de plástico (compuestos)

Descripción general y uso

La máquina de llenado y sellado de tubos blandos de plástico (compuesto) se utiliza principalmente en un principio de transmisión. Utilizando la transmisión por rueda ranurada con un accesorio de la mesa giratoria por movimiento intermitente, calefacción interior y exterior completa, llenado y sellado automático, código de presión, recorte, salida del producto terminado y una serie de funciones. Medición precisa del llenado, tiempo de calentamiento estable, ajustable, sellado hermoso, apariencia ordenada, fuerte y saludable. El recorte es plano y nivelado. La máquina está configurada a 10, además del artificial en el tubo, todo lo demás se puede hacer automáticamente. La máquina funciona de manera estable y confiable, sin ruido ni otra contaminación.

Toda la máquina y algunas de las piezas relacionadas que entran en contacto con el material están hechas de acero inoxidable de alta calidad. Es necesario lavar las piezas con un dispositivo de cambio rápido, que facilita su desmontaje y lavado. Algunos materiales necesitan aislamiento térmico; se puede montar en el sistema un dispositivo termostático de calentamiento externo del tanque. Aquellos que utilizan tuberías y tubos de plástico como material de embalaje pueden elegir la máquina con tranquilidad. Se trata de la industria cosmética, la industria farmacéutica, los adhesivos, la industria del betún para zapatos y otras industrias relacionadas, como la selección de grandes productos.

Parámetros técnicos principales

Modelo: VK-TFS-006H
Alimentación: ~220v / - 10%
Potencia: 350w * 2 250w * 2
Cantidad de llenado: 50, 100, 200, 100 (ml) (se puede personalizar según los requisitos del usuario)
Capacidad de producción: 15-30
Precisión de medición: más o menos 1%
Tamaño total: 1250 * 550 * 550 (㎜)
El peso: 200 ㎏
Presión de trabajo: > 0,4 MPa

Invención técnica principal

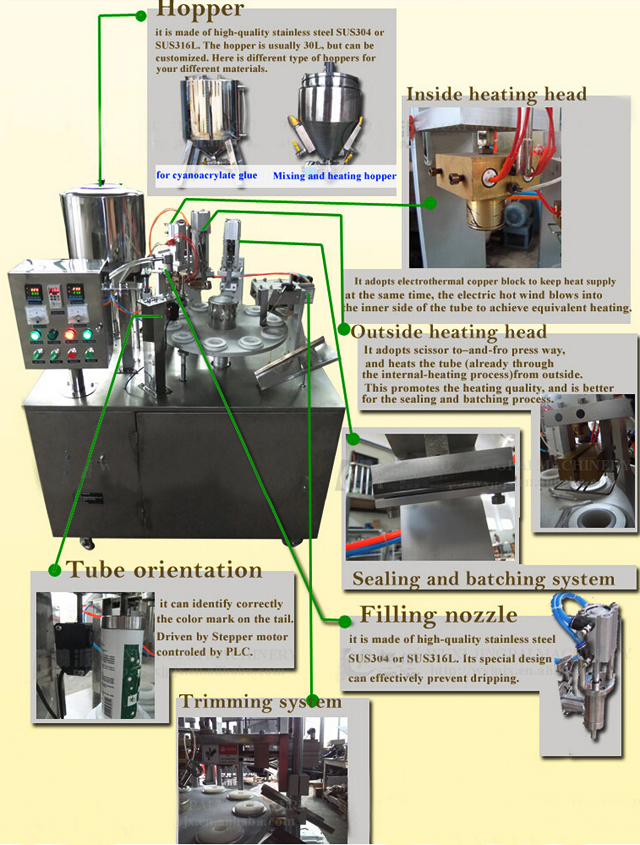

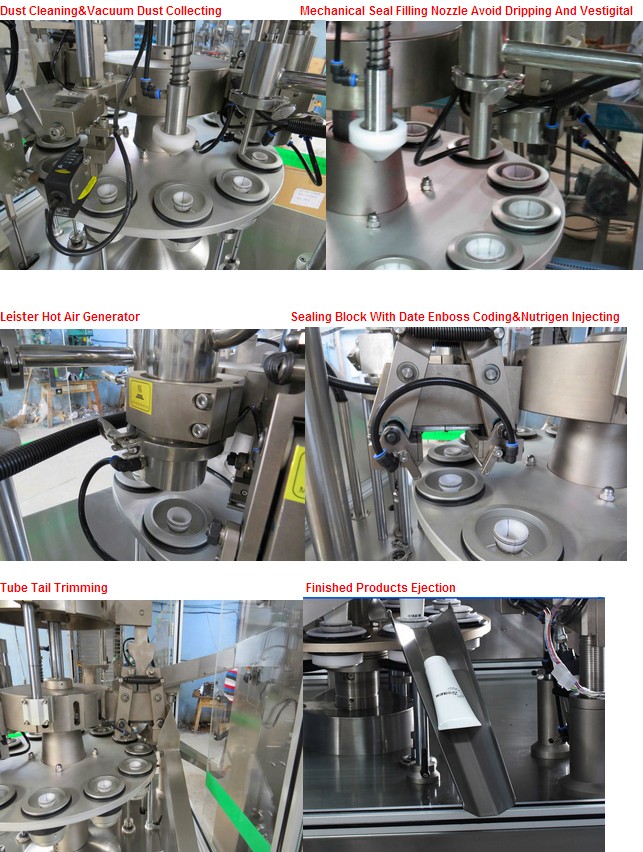

1. Manguera de plástico (compuesto) dentro del sistema de calefacción, utilizando aislamiento eléctrico y sincronización de electricidad, aire caliente de cobre a través de una pared de tubería de boquilla de calor uniforme. Que en el pasado, solo mucho más avanzado método de calentamiento externo de tubería. La solidez del sellado ha aumentado significativamente. Comparado dos métodos, y el método de calentamiento, el calor de la pared del tubo desde el exterior, el interior y el exterior del gran error, especialmente la temperatura de la superficie interior de la tubería debe ser menor que la pared exterior, en el proceso de sellado y código de presión, a menudo causado por la adhesión o la inestabilidad de la solidez del sellado es también un gran defecto. La máquina adopta el método de calentamiento interno y externo, hace que la temperatura de la pared del tubo interior y exterior sean básicamente las mismas, supera por completo el mayor defecto del calentamiento simple original, mejorando en gran medida la presión de sellado y la calidad del código.

2. La máquina de calor exterior utiliza el principio de unión recíproca de tijeras, colocada en el camino para calentar el bien interno nuevamente en el exterior del tubo de calentamiento de la pared del tubo, la condición de calor de la pared del tubo de plástico para aumentar aún más, para el sellado posterior, el código de presión creó las condiciones de sellado perfectas.

3. Sellado y codificación. También accionado por un mecanismo de tijera de vaivén cilíndrico, tendrá un sello de presión de calefacción (tubería), puede cambiar el sello de acuerdo con el número de lote de producción y la fecha. Debido a la temperatura de equilibrio interna y externa, el extremo del tubo de sellado puede ser muy claro y firme, y puede soportar una presión considerable. No se romperá, al mismo tiempo que garantiza la calidad del producto del usuario y la credibilidad, que es de todos los usuarios.

4. Cortar la cola del dispositivo. (tubería) después de sellar la presión, no necesariamente puede terminar la parte ordenada, debe cortarse. El dispositivo tiene una cuchilla fija y una pieza accionada por un cilindro con un cierto ángulo de la cuchilla para cortar la cola, hacer que el producto final sea ordenado, hermoso, mejora considerablemente la apariencia del producto del usuario.

El principio de transmisión de la máquina

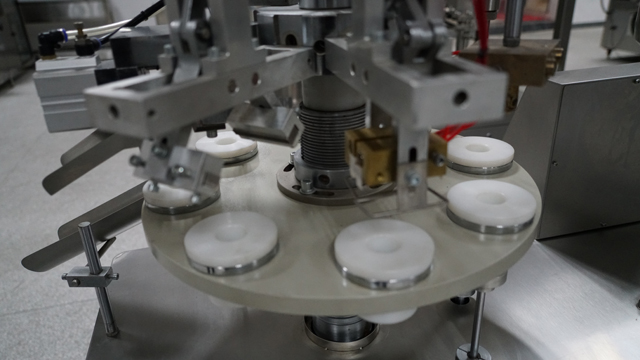

La máquina como una potencia principal, por un motor eléctrico a través del reductor de engranajes helicoidales y control de frecuencia de la velocidad del motor, a través de un conjunto de rueda de ranura, engranaje para operación intermitente, hecha perfectamente en la mesa giratoria 10 ejercicio isométrico de fijación. Artificial después del material de llenado del tubo, puede ser todo el sistema de llenado impulsado por cilindro, y está equipado con un tornillo de ajuste de medición, se puede ajustar dentro de un cierto rango de medición, precisión de / - 1%. Para evitar que el material fuera de la gota, la boquilla de llenado adopta la forma de inserción, el trabajo se realiza levantando el cilindro en un dilema.

Quien ha estado llenando la tubería, bajo la importación por un tiempo, al mismo tiempo para llevar a cabo el calentamiento interno y externo, prensado, código, recorte, expulsión, todo al mismo tiempo para completar, por lo que la máquina cada rueda un poco, para completar un producto al mismo tiempo, la mayor capacidad de producción puede alcanzar 30 equipos en un minuto.

Todo el llenado, calentamiento interno y externo, prensado, recorte, expulsión, mediante la distribución CAM (13), la válvula solenoide piloto (15) y la válvula de control direccional (16) para completar la acción requerida, controlar toda la condición de trabajo de operación estable, confiable, el rendimiento de repetición es bueno, la acción debe ser de hasta el 100%, no hay error, seguro y confiable, fácil de operar. Después de que todos los usuarios estén muy satisfechos, generalmente responden bien.

Lista de pedidos de máquinas de llenado y sellado de tubos blandos de plástico (compuesto)

Nombre, función y uso

1. IVA: Denominación, función y uso

2. Bomba de émbolo: llenado

3. Cilindro y medición: ajuste la medida del cuerpo de la bomba, de acuerdo con los requisitos del llenado.

4. Dentro del sistema de calefacción: utilice calefacción eléctrica y sincronización de calefacción a gas para generar calor interno, puede ajustar la temperatura.

5. Sistema de elevación del cabezal de llenado: inserte el tubo de la boquilla de llenado después del llenado para asegurar que el material no se desborde.

6. El sistema de calefacción: el calentamiento de la pared exterior puede lograr que la temperatura de la pared del tubo interior y exterior se caliente de manera uniforme.

7. Sistema de codificación por presión de sellado: la compactación puede realizarse después del calentamiento e imprimir el número de lote de producción de acero y el código de fecha.

8. Sistema de indexación de poleas: mediante un mecanismo intermitente se puede indexar la polea rotatoria.

9. Mecanismo de recorte: tendrá nefrectomía parcial adicional.

10. Mecanismo de expulsión: la tubería se ha encapsulado formando el accesorio y realiza la descarga automática del tubo.

11. Sistema de control eléctrico

12. El interruptor

13. La distribución del CAM

14. Reductor de engranajes helicoidales

15. Válvula solenoide piloto de dos tes

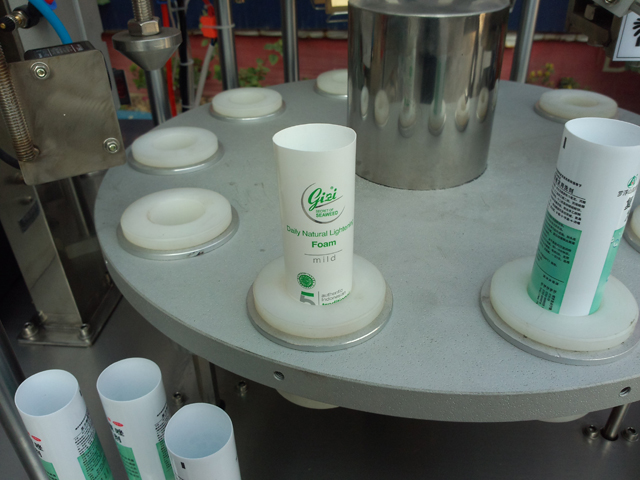

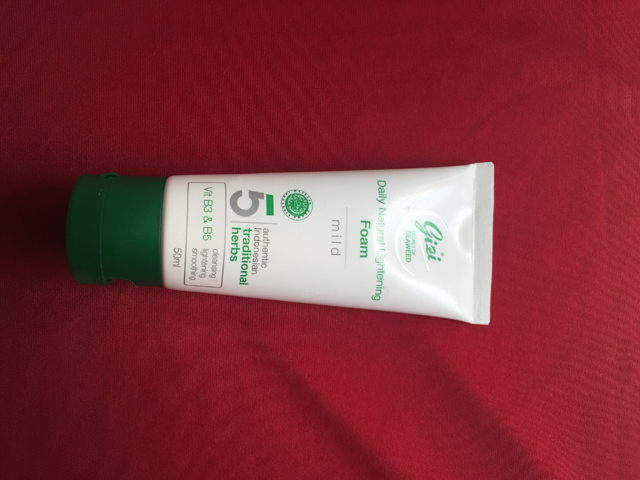

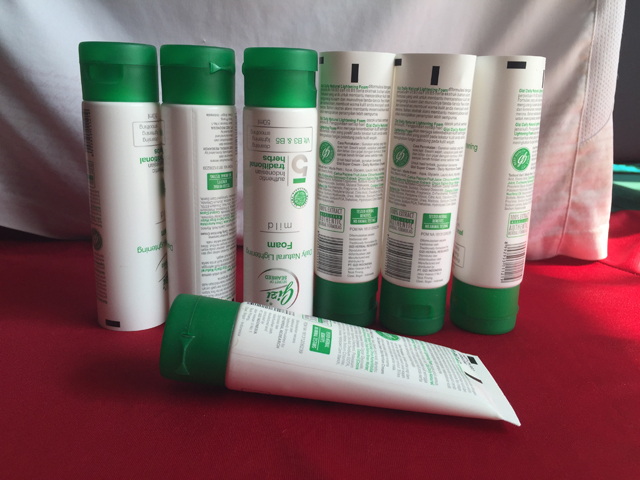

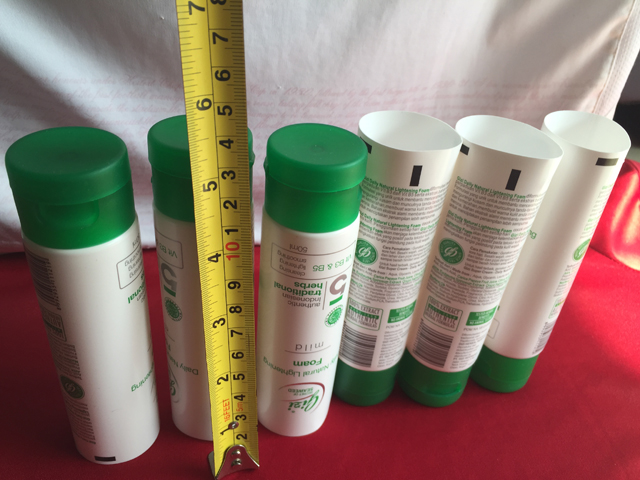

Tenga en cuenta que nuestros clientes deben enviar muestras de tubos para que podamos hacer el molde del disco y obtener un mejor efecto de ajuste.
