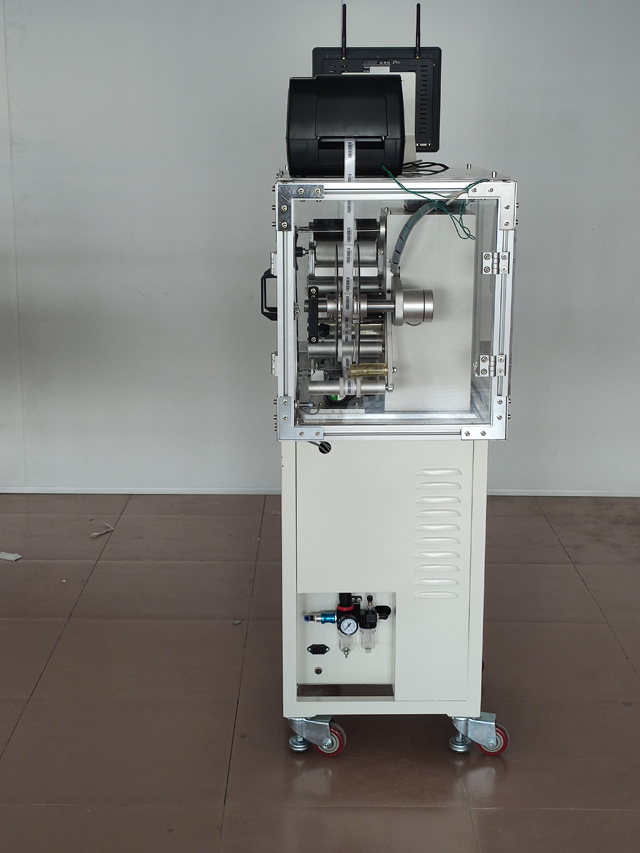

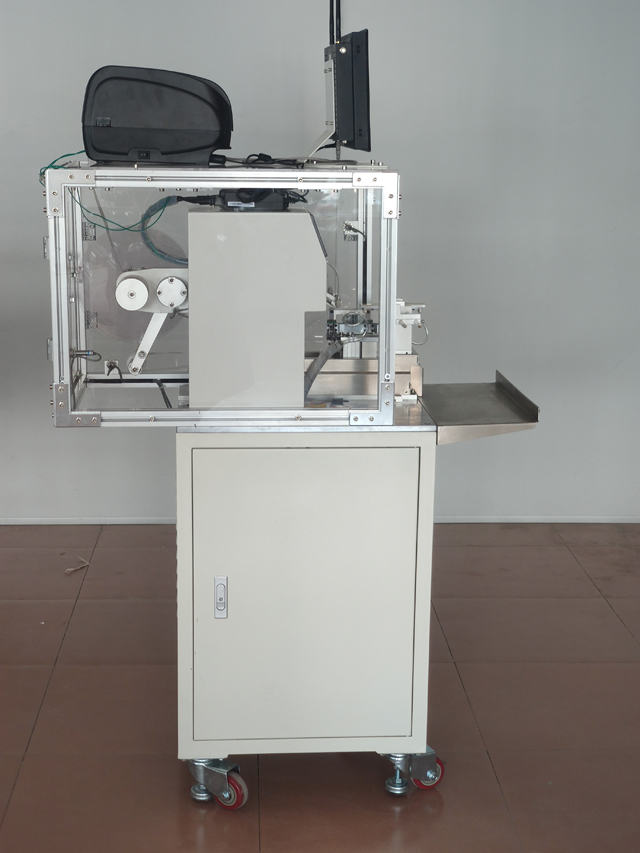

Máquina de impresión y aplicación de etiquetas adhesivas para cables y alambres semiautomática

Máquina de etiquetado semiautomática para impresión y aplicación de etiquetas adhesivas para cables y alambres

Modelo: VK-T807
Precisión de etiquetado: ±0,2 mm;
Velocidad de etiquetado: 1500-1800 piezas/hora
Diámetro de alambre pequeño Tipo: Velocidad 2000p Pcs/H
Tamaño de producto aplicable: Tipo básico: Diámetro: 6 ~ 15 mm
Tipo de diámetro pequeño: 1 ~ 5 mm
Tipo de diámetro grande: más de 15 mm, se debe personalizar
Tamaño de etiqueta aplicable: Largo: 25~210 mm Los productos fuera de este rango deben personalizarse Ancho: 10~65 mm
Tamaño total: 850 x 650 x 1300 largo x ancho x alto. La etiqueta larga aumentará la dimensión del ancho.
Fuente de alimentación adecuada: 220v/50hz;
Peso total: 128 Kg.

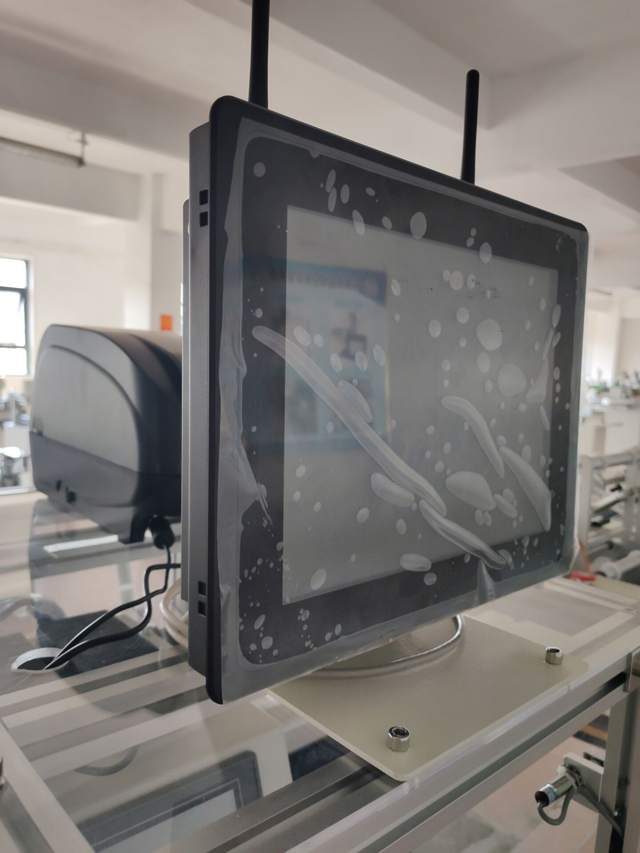

Codificador QR con parte de impresora en tiempo real

Los parámetros técnicos del modelo estándar y otros requisitos y funciones especiales se pueden personalizar.

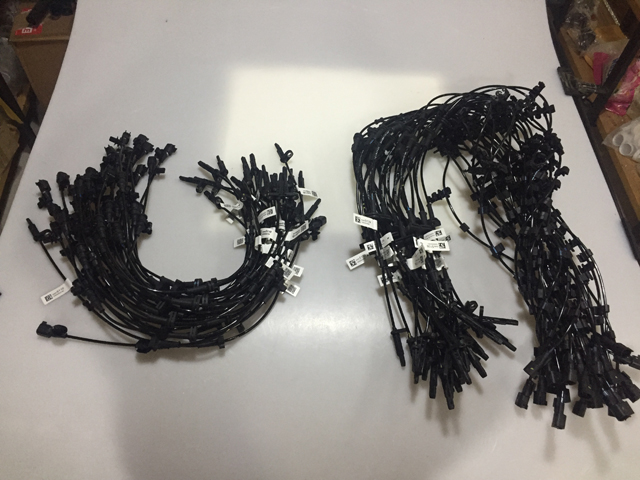

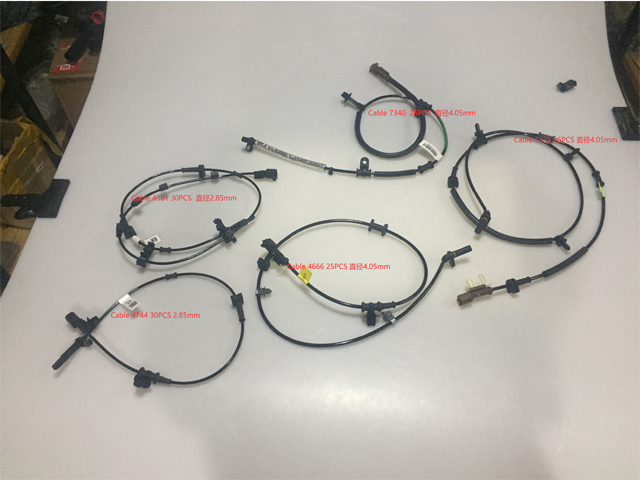

Aplicable para doblar etiquetas en todo tipo de cables y alambres, como líneas eléctricas, cables periféricos de computadora, cables de sensores electrónicos, cables de auriculares, líneas eléctricas, líneas de fibra óptica, líneas de cables, cables de tuberías, cables USB, cables de fax/impresoras, etc.

Aplicable para productos de amplia gama de tamaños, fácil de ajustar y reemplazar diferentes productos.

Proceso de operación:

Principio fundamental: El sensor detecta el producto que pasa, devuelve la señal al sistema de control de etiquetado, la señal se procesa a través del procesamiento PLC y entrega la etiqueta a la posición del producto preestablecida en el momento apropiado. Cuando el producto fluye a través del mecanismo de cobertura, las etiquetas se cubrirán de forma sólida y se completará la acción de etiquetado.

Procedimiento: Colocar producto -> Detección de producto (automáticamente) -> Etiquetado (automáticamente) -> Cobertura (automáticamente) -> Recoger producto etiquetado.

Características

Amplia gama de aplicaciones, adecuado para productos de diferentes especificaciones;

Uso conveniente, amplio rango de ajuste, etiquetado en productos de diferentes especificaciones.

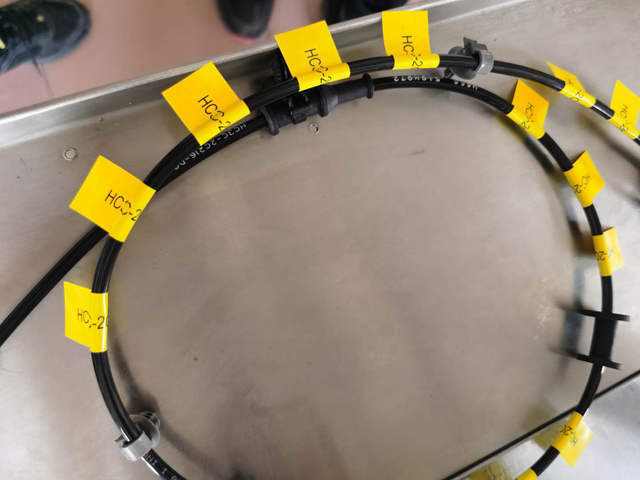

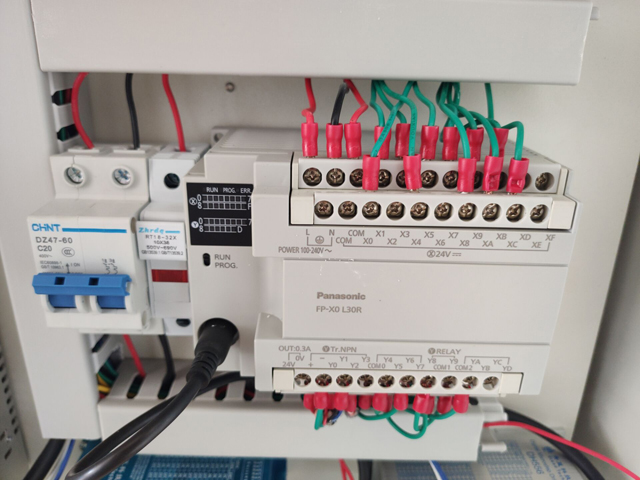

Sistema de control electrónico avanzado de alta estabilidad que consta de un ojo eléctrico de etiqueta alemana Panasonic PLC, equipo de soporte de funcionamiento 7 × 24 horas;

Rango de aplicación:

Etiqueta aplicable: etiqueta/película autoadhesiva, código de monitoreo electrónico, código de barras, etc.

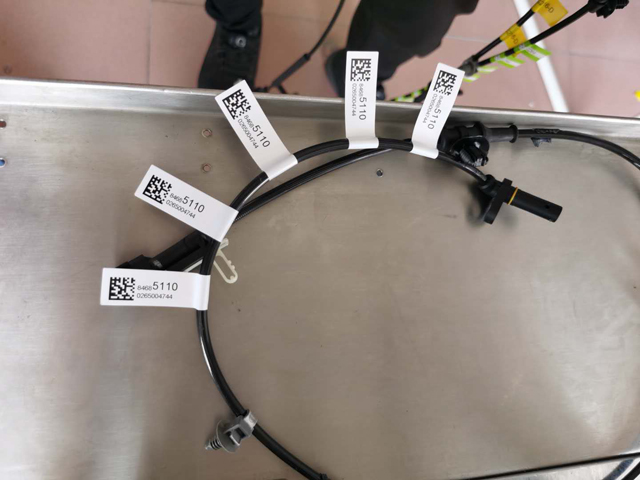

Aplicación: productos de etiquetas plegables de alta precisión, para alambres y cables, gran ancho y múltiples especificaciones.

Industria aplicable: Ampliamente utilizado en electrónica, alambres, cables y otras industrias.

Aplicación: etiquetado de cables, etiquetado de periféricos de computadora, cables USB, etc.

El dispositivo de plegado se puede ajustar, la gama de productos no incluidos se puede personalizar de acuerdo con las muestras del cliente.

¿Cómo operar la máquina etiquetadora?

Confirme el voltaje de la fuente de alimentación (CA 220 V), la presión del aire de 4 a 6 kgf y que la fuente de alimentación externa debe tener una conexión a tierra confiable antes de operar.

Fuente de alimentación.

No bloquee el orificio de refrigeración del chasis.

Los técnicos no profesionales tienen terminantemente prohibido abrir el chasis.

Está estrictamente prohibido el contacto corporal con el área de operación cuando se opera el equipo.

Cuando el equipo falla, primero se debe cerrar el interruptor de alimentación y está estrictamente prohibido realizar mantenimiento electrificado.

La máquina se utiliza para la operación de plegado y etiquetado del mazo de cables y la varilla redonda.

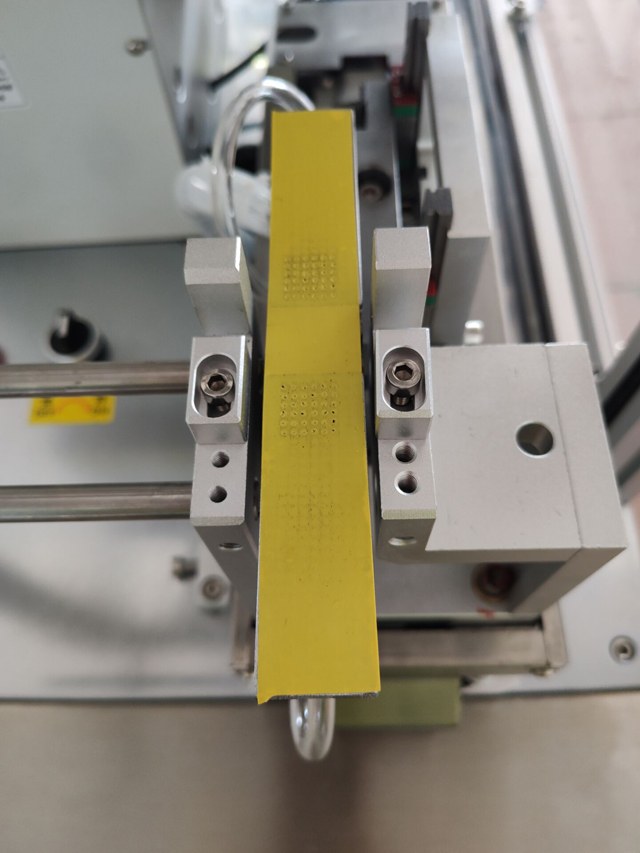

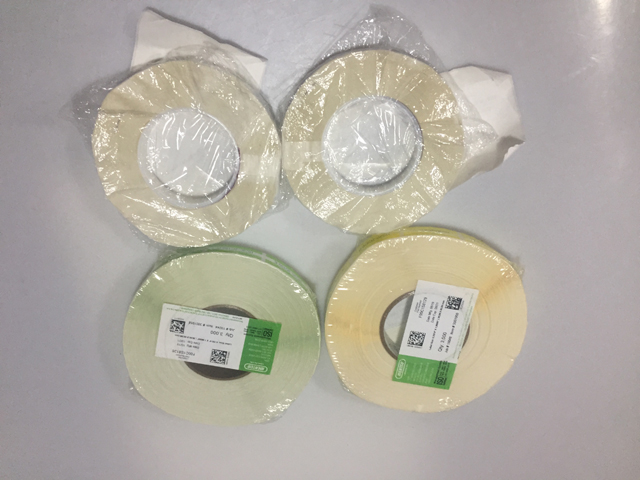

Parámetros de la etiqueta aplicables: el diámetro interior del rollo de etiquetas es de 76 mm y el diámetro exterior es de 240 mm como máximo (se deben fijar otras especificaciones). Material de la etiqueta: PVC, PET, tela, papel, etc. Especificaciones de la etiqueta: según la máquina específica

Precisión de etiquetado: = 0,2 mm;

Capacidad: 1500 piezas/hora;

Tamaño exterior: 630*740*1040 mm (largo*ancho*alto);

Peso de la máquina: aproximadamente 86 kg;

Arnés de cables aplicable: según la máquina específica.

Descripción de la operación

Instalación:

Mueve el dispositivo a la posición de instalación requerida.

Pisoteé el freno de la rueda universal y arreglé la rueda universal para que quedara suave.

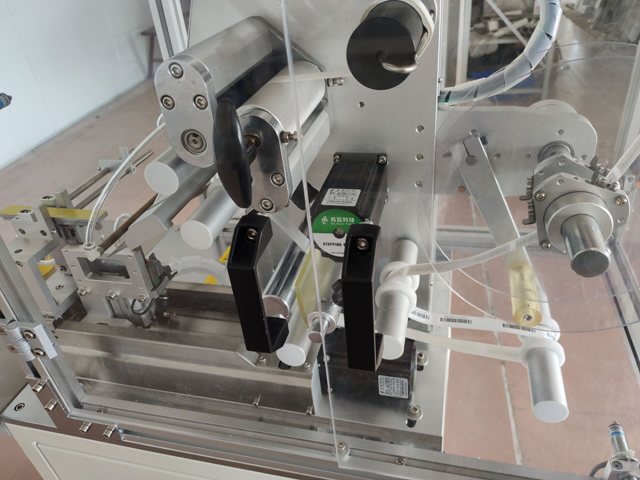

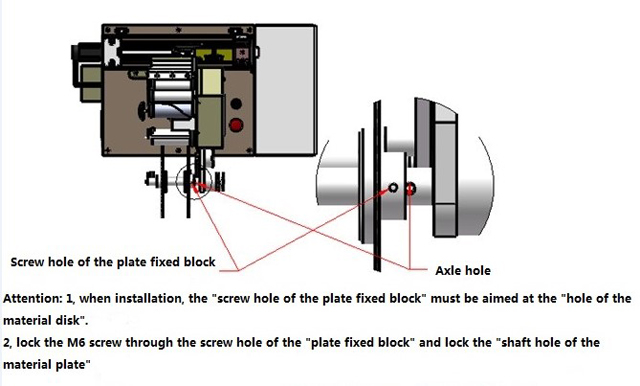

Placa deflectora de etiquetas: al instalar, debemos fijar el "orificio del tornillo del bloque de fijación del disco" al "orificio del eje del material", y atornillar el tornillo m6 a través del orificio del tornillo del bloque de fijación del material y bloquearlo en el orificio del eje de la bandeja de material.

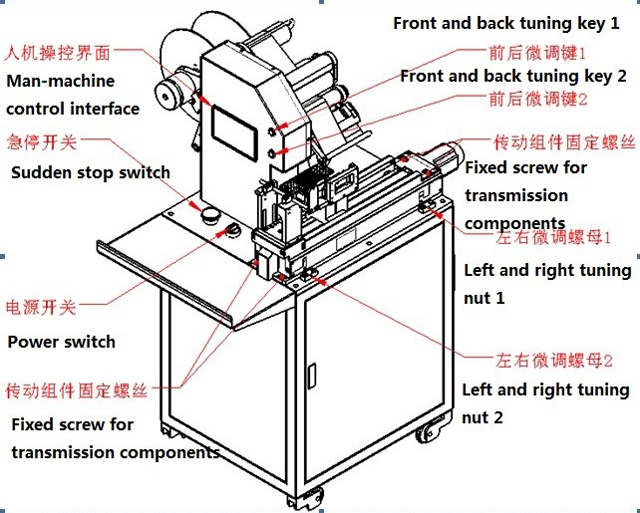

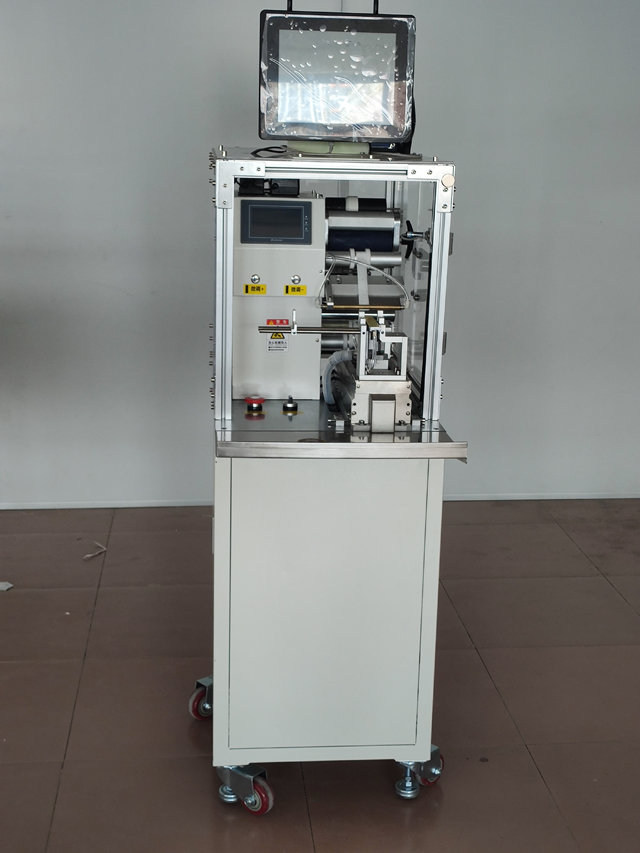

Aspecto del equipo, partes importantes e interfaz de control hombre-máquina

Partes importantes.

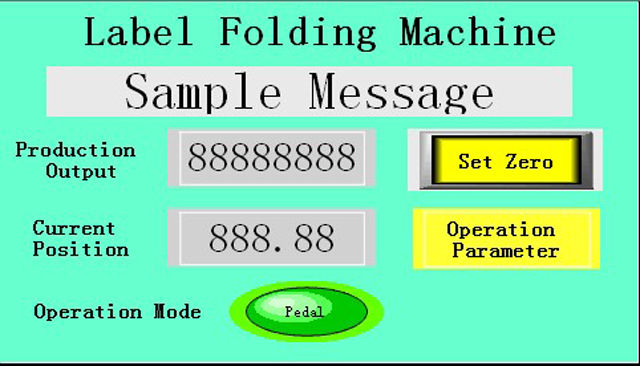

Imagen principal.

Salida: recuento de capacidad, presione la tecla "salida cero" para poner a cero;

Posición actual: visualización de la distancia de posición en tiempo real del modo deslizante del módulo de transmisión de etiquetas, unidad mm;

El modo de funcionamiento es de dos tipos: "automático" y "pisada".

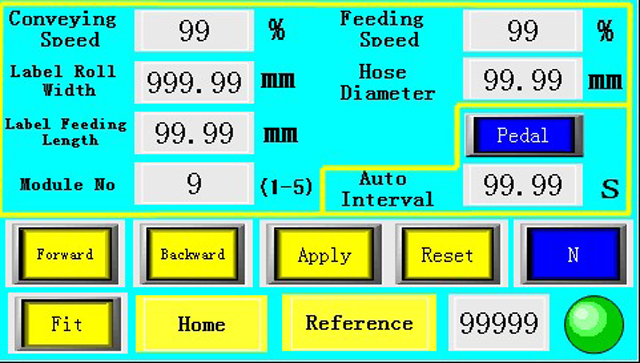

Parámetros de usuario

Velocidad de la placa estándar: la velocidad de funcionamiento de la placa indicadora, ajustada de 0 a 100 %.

Velocidad de marcado: se refiere a la velocidad de la etiqueta extraída de la placa de extracción, ajustada entre 0 y 100 %.

Ancho del papel inferior: el ancho del papel de la etiqueta, unidad mm.

Diámetro del alambre: entrada de diámetro de alambre único, entrada de alambre plano o alambre múltiple directamente para combatir el doble espesor, mm.

Longitud de marca: controla la longitud de la etiqueta desde la placa despegadora, unidad mm.

Adelante: presione la tecla "adelante", el módulo de unidad de etiqueta se deslizará hacia adelante, esta función puede ajustar la distancia de la posición objetivo.

Atrás: presione la tecla "atrás", el módulo de unidad de etiqueta se deslizará hacia atrás, con esta función se puede depurar la distancia de la posición del punto de etiquetado.

Ajuste: presione la tecla "ajuste", el cilindro de sujeción de la placa de aire recto y el módulo de colocación del arnés de cableado moverán los cilindros móviles superior e inferior. Esta función puede depurar la distancia entre el arnés de cableado y la sujeción de la placa de vacío.

Reiniciar: vuelve a poner el encabezado a cero después de presionar el botón de reinicio.

Electricidad: después de reemplazar las diferentes especificaciones del papel base de la etiqueta, presione prolongadamente las teclas eléctricas para permitir que el sistema aprenda automáticamente las etiquetas y la penetración del papel inferior.

Método de operación:

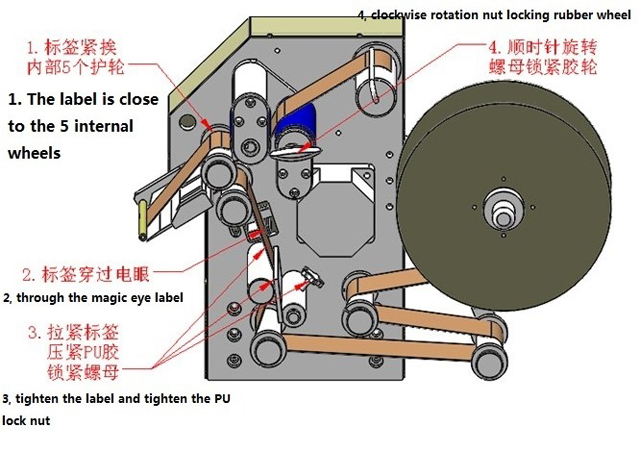

La etiqueta está instalada y se instala como se muestra a continuación en el módulo separador.

Gire el interruptor de encendido en el sentido de las agujas del reloj y encienda el aparato. Pulse la tecla de parada y gírela en el sentido de las agujas del reloj.

Máquina de conmutación y ajuste

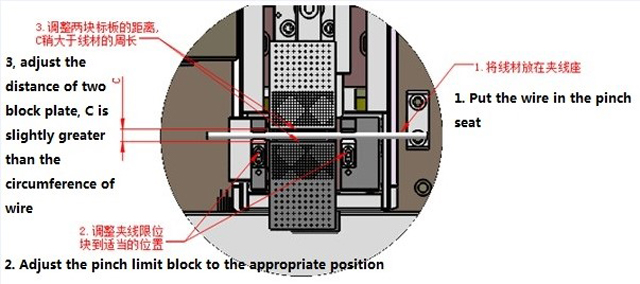

Según el diámetro del alambre, el ajuste, el asiento de conexión, la distancia entre las placas, como la siguiente figura.

Ingrese el ancho del papel inferior en el ancho del papel inferior de la Figura 3, y el diámetro del alambre se ingresa en el diámetro del alambre.

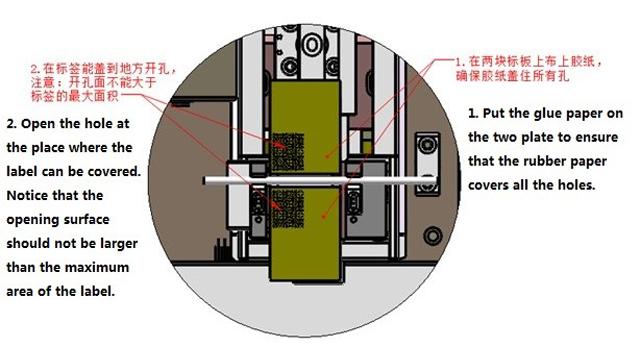

Cinta adhesiva y aberturas

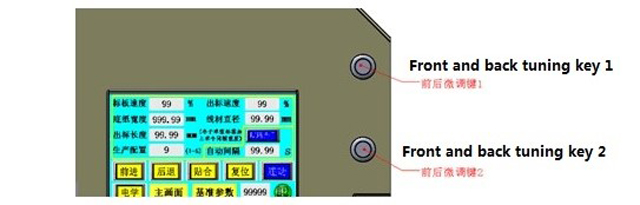

Durante el proceso de producción, si la etiqueta no está alineada antes y después de la etiqueta, se puede ajustar directamente en la columna "Ancho del papel inferior". También se puede mover la "Tecla de tono frontal y posterior" 1 "Tecla de microajuste frontal y posterior 2" Ajuste, cada movimiento para cambiar 0,1 mm.

Máquina de ajuste de etiquetas izquierda y derecha

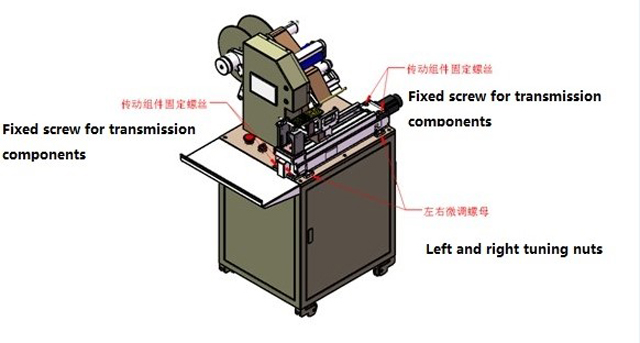

Si las etiquetas están dobladas y los lados izquierdo y derecho no están alineados, se deben aflojar ligeramente los cuatro componentes de transmisión y luego ajustar las tuercas de corte izquierda y derecha de acuerdo con la dirección de desviación y el grado de las etiquetas. Finalmente, se deben bloquear los cuatro componentes de transmisión.

Mantenimiento y Mantenimiento

Prohibida estrictamente la presión, mantenla limpia en todo momento.

Para lubricar la máquina a tiempo, se añade una vez al mes la posición activa de la placa estándar. Si hay una copa separadora de aceite lubricante, verifique la sincronización; si no, complétela a tiempo.

Tres meses para comprobar el desgaste de la correa sincrónica en las distintas partes de la máquina.
