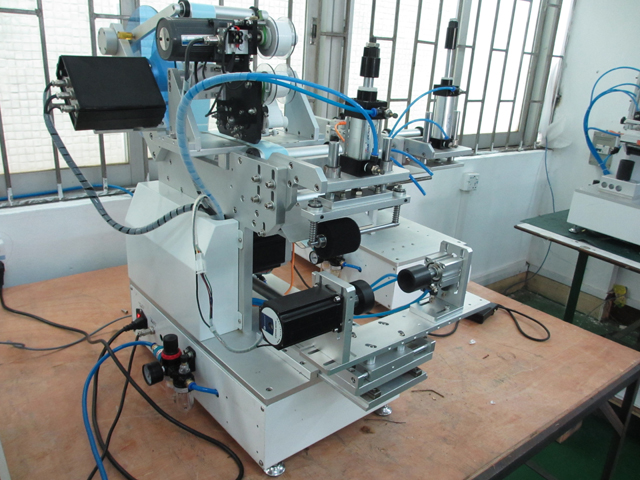

Etiquetadora neumática para botellas redondas, cuadradas y planas con codificador

• Longitud de aplicación de la etiqueta: 10 mm ~ 150 mm
• Aplicar el ancho de etiqueta: 10 mm ~ 150 mm
• Aplicar diámetro interno del rollo de papel: 40 mm o 76 mm
• Diámetro exterior del rollo de papel: φ≤250 mm
• Temperatura interior: -10° c ~40° c
• Humedad interior: 35~85﹪
• Alimentación: 220 V, 50 Hz.
• Dimensiones generales: 550 x 550 x 650 (largo x ancho x alto)
• Peso: 78 kg

Instrucciones de funcionamiento del equipo de etiquetadora rodante:

Modelo del dispositivo: VK-T805

Nombre: Maquinaria etiquetadora semiautomática de botellas planas y redondas

Circunstancias de funcionamiento de la máquina etiquetadora rodante

1. El uso de este dispositivo está estrictamente prohibido en los siguientes entornos:

2. Asegúrese de que la toma de corriente y la interfaz de la fuente de alimentación puedan estar en estrecho contacto o los contactos sueltos podrían provocar un riesgo de incendio.

3. No coloque objetos pesados sobre el cable de alimentación; un cable dañado podría provocar una descarga eléctrica o un incendio.

4. Antes de limpiar o aplicar aceite antioxidante, asegúrese de desconectar el cable de alimentación del dispositivo, de lo contrario existe peligro de incendio y daños al equipo.

5. No utilice tomas de corriente sueltas o dañadas, ya que pueden provocar descargas eléctricas e incendios.

6. Utilice la conexión a tierra correcta. El uso de una toma de corriente no conectada correctamente a tierra provocará riesgo de descarga eléctrica y daños al equipo.

7. No se moje las manos al tocar la toma de corriente, ya que existe riesgo de descarga eléctrica.

8. Cuando utilice el dispositivo móvil, asegúrese de desconectar el cable de alimentación de la fuente de alimentación, ya que existe riesgo de incendio y daños al equipo.

9. El uso de dispositivos con el voltaje y la corriente adecuados puede provocar un riesgo de descarga eléctrica, incendio o daños en el equipo.

Máquina etiquetadora VK-T805

Introducción de la máquina etiquetadora

La máquina etiquetadora es una etiqueta que se adhiere automáticamente a la superficie del producto, el nombre corto de un dispositivo de automatización, puede reemplazar el etiquetado manual, mejorar la eficiencia y la calidad de la producción. Según el grado de automatización, se puede dividir en etiquetadoras manuales, etiquetadoras semiautomáticas y etiquetadoras automáticas; según la forma del producto, se puede dividir en etiquetadoras de botellas redondas, etiquetadoras de forma parcial y etiquetadoras de botellas de forma especial; según el etiquetado y la colocación del producto, se puede dividir en etiquetadoras verticales y horizontales.

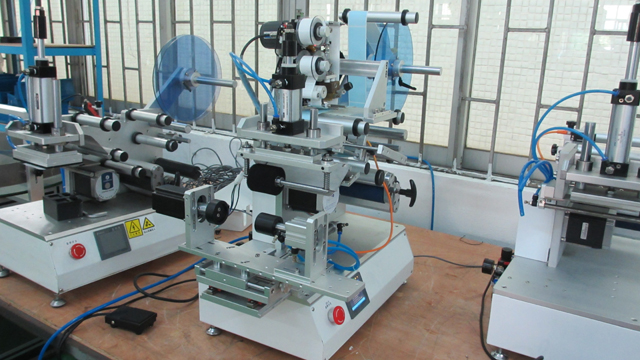

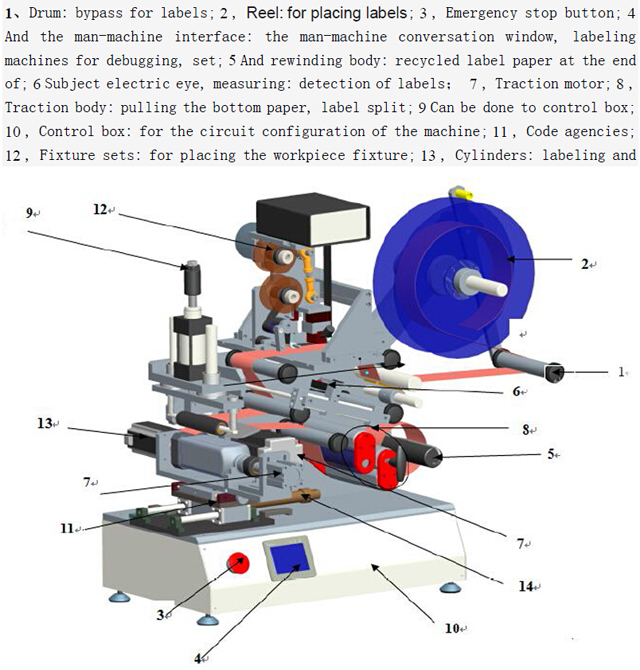

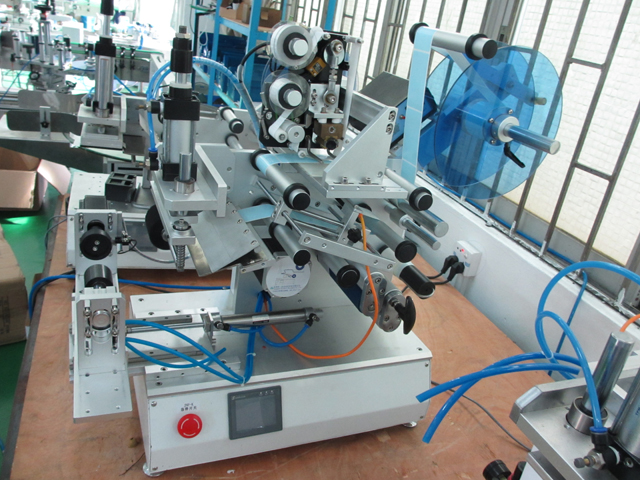

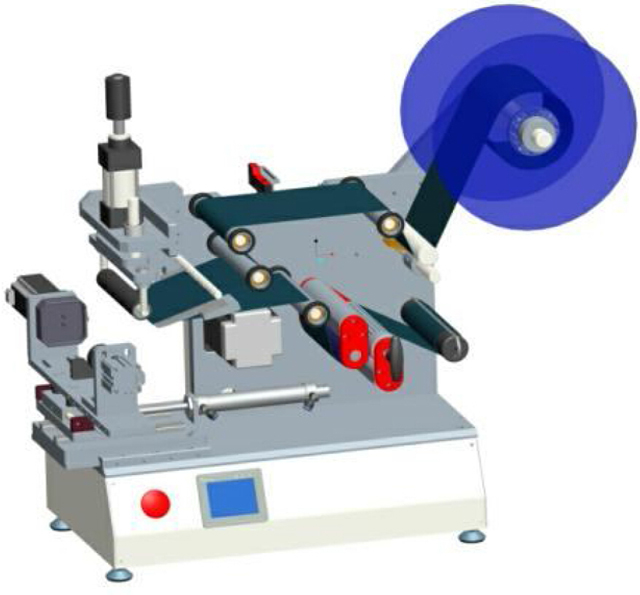

Explicación del dibujo del modelo VK-T805:

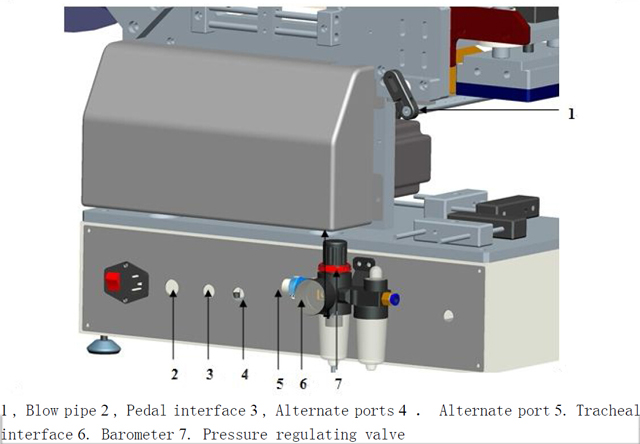

Parte posterior de la máquina

Parámetros técnicos:

1. Aplicar longitud de etiqueta: 10 mm ~ 150 mm

2. Aplicar el ancho de la etiqueta: 10 mm ~ 150 mm

3. Aplicar rollo de papel con diámetro interno: 40 mm o 76 mm

4. Diámetro exterior del rollo de papel: φ≤250 mm

5. Temperatura interior: -10° c ~40° c

6. Humedad interior: 35 ~ 85 %

7. Alimentación: 220 V, 50 Hz.

8. Dimensiones generales: 550 x 550 x 650 (largo x ancho x alto)

9. Peso: 78 kg

El alcance de

1. Ampliamente utilizado en las industrias alimentaria, farmacéutica, cosmética, electrónica y otras.

2. Para productos semiacabados o productos terminados en impresión y etiquetado semiautomático de superficie de arco parcial.

3. Puede etiquetar botellas planas, redondas, ovaladas u otras formas; consulte las imágenes de muestra a continuación:

Teoría del etiquetado

1. Sistema de transmisión: motor accionado por sistema de transmisión por correa de distribución e instituciones receptoras, proporcionan el impulso a la división de la etiqueta, logrando así el desprendimiento y reciclaje del papel al final de la etiqueta.

2. Sistema de control: esta máquina utiliza controles combinados eléctricos y de gas, ojos eléctricos (sensores) y un interruptor de pedal que pasa la señal recibida al PLC en el procesador central de acuerdo con el programa establecido para su procesamiento, logrando así la función de pelado, succión, edición de etiquetas y conteo.

Procesos operativos

Encienda la etiqueta de instalación corregida con etiqueta de ajuste de etiqueta de ojo eléctrico ajustable

Encendido / Apagado

Encendido:

1. Alrededor de la máquina y límpiela, verifique que no haya fenómenos sueltos.

2. Etiquete y conecte el cable de alimentación a la parte posterior de la toma de corriente, y el interruptor junto a la toma de corriente está abierto.

3. Conecte el otro extremo del cable de alimentación a la toma de CA, utilizando un voltaje de 220 V, 50 Hz.

4. Interruptor de parada de emergencia del panel principal para abrir

5. Acceso de gas a alta presión al orificio (y confirmar que el interruptor está abierto)

Cerrar:

1. En el caso de uso normal, puede enchufar el cable de alimentación de la toma de CA o presionar directamente el interruptor de parada de emergencia.

¡¡¡Atención!!!

2. No enchufe el cable de alimentación ni la fuente de alimentación en la mano cuando esté en contacto húmedo, ya que podría sufrir una descarga eléctrica.

3. No coloque objetos pesados sobre el cable de alimentación.

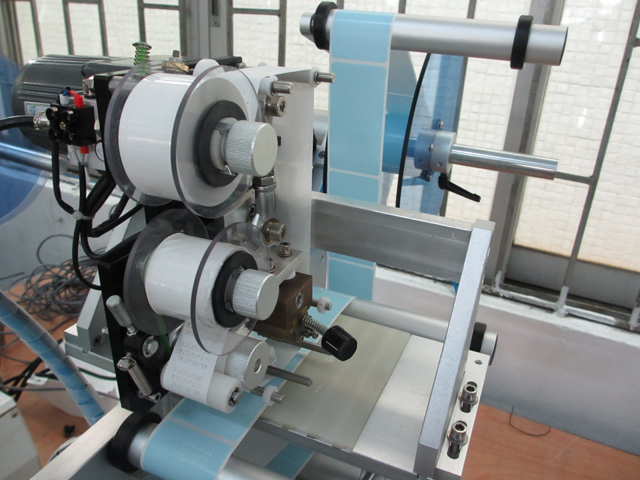

Comprobar ajustes

1. Las etiquetas "1" alrededor, dependiendo de la etiqueta en ese lado del volumen, en el volumen dentro de las superficies siguen el método de derivación del diagrama.

2. Cuerpo de sujeción "2", alrededor de la boya primero suelte, después presione nuevamente.

3. Observando a simple vista, observe en la etiqueta después del "5" en la placa de despegado, que la etiqueta se está separando para estar en la posición de fracciones efectivas del cabezal de succión, como se muestra en la figura anterior. Si no es correcto, la etiqueta necesita un ajuste aproximado.

4. En el servicio "3" y "4" entre las etiquetas para detectar el ojo eléctrico, alrededor de largo con la etiqueta debe probarse cuando el orificio de la ranura del ojo mágico para probar el ojo eléctrico puede detectar cambios entre la etiqueta y la etiqueta, ojo eléctrico para más conjuntos vea la sección "configuraciones del ojo eléctrico".

5. Después del final del cuerpo de tracción "6", debemos seguir estrictamente la forma de "S" alrededor de la ley y el mango en "T" para marcar firmemente con el estado, de lo contrario, provocaría una oferta no permitida o no se podría tirar del extremo de la correa.

6. "7" para el cuerpo del bobinado, eje y clips redondos de acero negro para actividades, el extremo de la abrazadera del clip de papel.

Corregido

1. Una vez completado lo anterior, en el botón "Automático/Manual" del panel, cambie al estado "Manual", asegúrese de que la alimentación esté conectada y encendida, y luego presione el interruptor "Jog", la tracción tira del papel inferior aproximadamente 0,5 metros, está diseñado para dejar el papel inferior libre y correcto.

2. Cuando el papel inferior se corrija automáticamente, ajustaremos todos los rodillos en el círculo límite, referencia que se muestra en el diagrama anterior, moveremos el círculo límite en ambos lados del papel.

Mueva el ojo eléctrico

1. En la superficie, presione el botón "Automáticamente / Manualmente" para "Manual", luego presione el interruptor "Jog", esta vez con la observación a simple vista de Peel Board, para que las etiquetas salgan de los paneles de tiras de 0 ~ 1 mm.

2. Luego mueva el ojo eléctrico de prueba de etiquetas, colóquelo entre esas etiquetas y las etiquetas del final del papel, preste atención a las luces del ojo eléctrico de prueba, cuando los ojos eléctricos de detección se muevan de la etiqueta o del final de las etiquetas de papel, las luces alternarán entre encendidas y apagadas.

Dimensiones en el diagrama anterior, asegúrese de que el cabezal de succión esté a una distancia de los paneles de tiras de 0,5 a 1 mm, puede aflojar los tornillos para ajustar el

Para garantizar una transición suave del cabezal de succión a la posición de la etiqueta (normalmente, esta posición se ajusta bien).

¡¡¡Atención!!!

1. Confirme presionando la correa y reiniciando los dispositivos de bloqueo, de lo contrario, la oferta no será precisa.

2. Comprueba si el ojo eléctrico de prueba tiene, de lo contrario provocaría una etiqueta continua.

3. Inspeccione el sistema de accionamiento para comprobar si está sujeto, de lo contrario, no se podrá extraer el papel de la parte inferior.

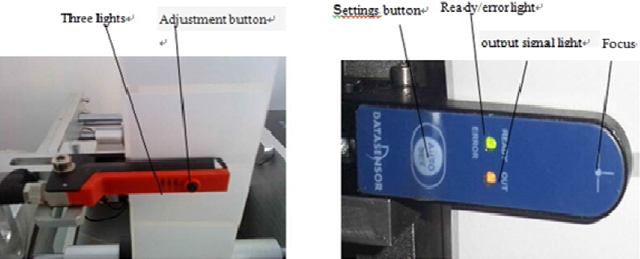

Juego de ojos mágicos

Marca de ojo eléctrico (aquí se muestra solo con fines ilustrativos y no significa que los clientes compraron la configuración del modelo)

A la izquierda, el Dr. Easy Loging GS-63, el ojo eléctrico, y a la derecha, el ojo eléctrico SR21-IR, para Italia. Generalmente se utilizan para detectar etiquetas. Aquí se muestran sus métodos de ajuste.

1. Ajustes oculares eléctricos del Dr. GS-63 de fácil registro:

Fundamento: identificar los huecos entre etiquetas en función del grosor. (Por donde la luz penetra donde no hay etiqueta y al no penetrar hay etiquetas para identificar) se aplica a un determinado grosor de etiquetas de papel u otro tipo de etiquetas

Instrucciones de la perilla: Luces verdes: luz de encendido

Luz amarilla: para identificar las luces de estado (la luz amarilla está encendida, hay salida de señal)

Botón de ajuste: ajustado para la detección de etiquetas con diferentes configuraciones

EspañolEn primer lugar, las etiquetas pasan por el ojo mágico como en el siguiente diagrama: Si tira de las etiquetas, las luces amarillas en un espacio entre las etiquetas y la etiqueta se encienden, hay una etiqueta apagada, no se puede reiniciar, se puede usar directamente. Cuando la luz amarilla es fija o se confirma a menudo por la caja, debe reiniciar el ojo eléctrico. Configure de la siguiente manera: primero, las etiquetas se muestran a través del ojo mágico de la canaleta en forma de U, hay etiquetas colocadas ojo eléctrico dentro de la ranura, presione y mantenga presionado el botón de ajuste durante 3 segundos, puede ver el ojo eléctrico parpadeando luces amarillas, luego suelte el botón, donde no hay etiqueta (solo etiqueta el final del papel) colocada en la ranura del ojo mágico, presione y mantenga presionado el botón de ajuste durante 8 segundos, y luego suelte el botón en este punto, la configuración está completa. Etiqueta ojos eléctricos tiran en un tanque, puede ver que hay etiquetas luces amarillas apagadas, oficinas de espacio en la etiqueta con la etiqueta, las luces amarillas están encendidas.

Italia pedículo SR21-IR Ajustes oculares eléctricos:

Perteneciente al ojo eléctrico Groove, a través de la cantidad de luz que penetra la fuerza de discriminación no tienen etiquetas, aplique material de papel y material de etiqueta al final de una etiqueta diferente.

Principio de detección, el lado del ojo eléctrico Groove dispara rayos de luz, para recibir en el otro lado, cuando las etiquetas intermedias, recibe la cantidad de luz cambia, al establecer umbrales, no hay etiquetas para identificar.

Método de configuración

1) Cuando esté "listo" Cuando las luces, la etiqueta de enfoque del ojo eléctrico en el medio, tire de las etiquetas hacia adelante y hacia atrás, como los cambios en la señal de salida, el ojo eléctrico está en condiciones de funcionamiento, se puede usar directamente.

2) Presione brevemente el botón de configuración automática, luces verde y amarilla, señal media llamativa eléctrica, etiquetas no removibles en este momento, hasta que la luz verde parpadee rápidamente.

3) Cuando la luz verde parpadea cuando el medio está en la segunda ubicación de enfoque del ojo mágico.

4) Pulse brevemente "AUTO SET". La luz verde se apagará. El sensor eléctrico captará el segundo tipo de señales de medios, etiquetas no extraíbles en este momento hasta que la luz verde permanezca encendida.

5) Mueva las etiquetas, en la descomposición de dos medios locales, la señal de salida se enciende, se establece el ojo mágico.

6) "LISTO" Ojo sólido y mágico para usar un objeto que puede cambiar dos medios.

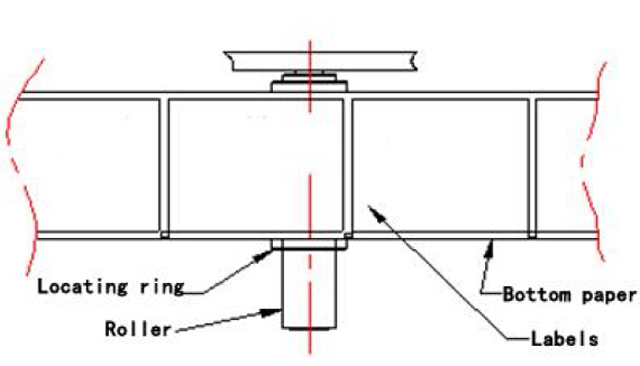

Ajustar la posición de la etiqueta

1. Primer contenedor en la figura "C", Y luego tratar de pegar, observar las ubicaciones de los puestos y pasar el ajuste "A" y "B" Actividades del bloque de Oficinas, sintonizado con la ubicación adecuada.

2. Después de ajustar el asiento de actividad correspondiente, los tornillos deben fijarse para que no se aflojen.

3. D Ojo eléctrico de prueba incorporado, utilizado para probar productos de forma gratuita. A través de la caja hacia atrás en el pedal / Estado de inicio del objeto medido para ajustar la máquina etiquetadora.

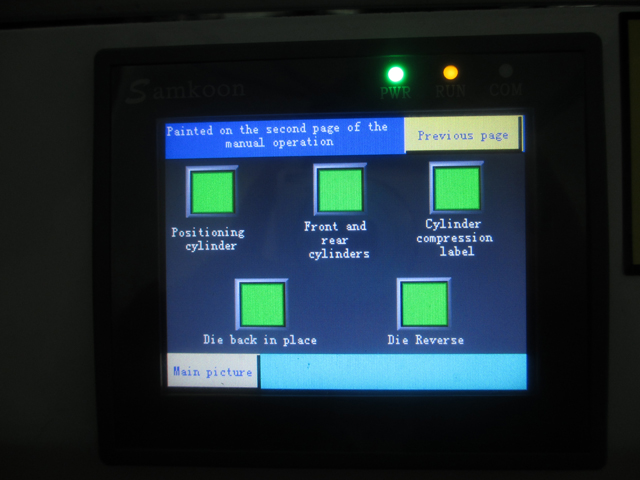

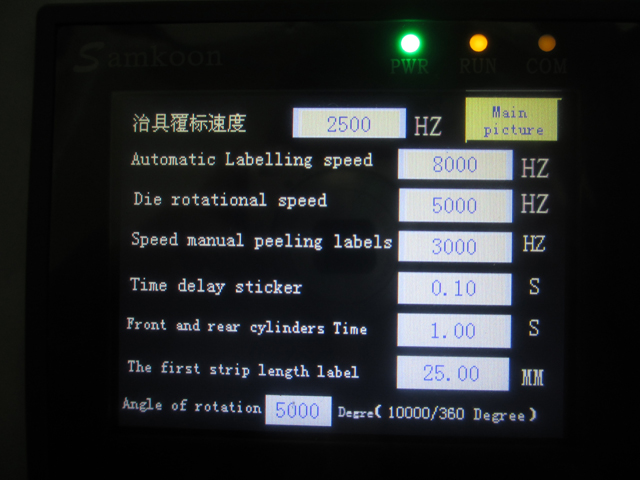

Operación manual

1. En primer lugar, debe seleccionar "Cambio manual/automático" en el manual y luego combinarlo con "Cambio" para usarlo.

2. Operación manual utilizada para depurar, para etiquetas correctas.

Acciones automatizadas

1. En primer lugar, debe colocar el "Interruptor manual/automático" en el estado automático y luego combinarlo con los "interruptores de pie".

2. Acciones automatizadas utilizadas para la depuración, incluidas las marcadas y etiquetadas.

Medición de ajustes del ojo eléctrico:

1. El ojo eléctrico de la serie FX-301 está conectado correctamente:

El ojo mágico debe garantizar que se pueda utilizar la instalación correcta de la medición, el método de conexión para conectar como se muestra en la siguiente figura, "en" línea negra continua "fuera" incluso la línea plateada.

2. Principio de detección de ojos eléctricos:

Los ojos eléctricos detectan objetos según la cantidad de luz reflejada. Los ojos eléctricos emiten luz sobre los objetos y éstos reflejan una cierta cantidad de luz hacia los ojos. Cuando la cantidad de luz reflejada por un objeto alcanza el valor establecido, la señal del ojo eléctrico cambia y envía una señal al sistema de control.

3. Estado del interruptor:

Botón "Modo/cancelar", la luz verde en "ejecutar", "enseñar", "ADJ", "L/D", "TIMER", "PRO" cambian entre varios documentos, indicando los diferentes estados de trabajo.

• "Run" representa el Estado que corre;
• Estado de enseñanza de "Enseñar";
• "ADJ" para ajustar el estado;
• "L/D" para el estado de la señal de elevación;
• Presione el botón "PUSH" hacia abajo para confirmar, alterne de izquierda a derecha para ajustar la función.

4. Juego de ojos mágicos:

4.1 En la premisa de que no hay ningún producto en la estación de trabajo, abra el amplificador de ojo eléctrico con cubierta transparente, presione la tecla "modo/cancelar", transferido al documento "enseñar", el cuadro digital muestra un valor, este valor será una señal vacía, estabilidad numérica, de acuerdo con "PUSH" para confirmar.

4.2 Luego coloque el producto en la estación de etiquetado, cierre la posición izquierda, observando las ubicaciones, ajustando la barra de posición hasta llegar a la posición de la etiqueta en el producto.

4.3 Posición de la etiqueta cuando se ajusta. Puede ver un cuadro digital que muestra un valor numérico, este valor es cuando se detectan señales del producto, como "1900", se estabiliza, haga clic en "PUSH" para confirmar. Cuando finalice, el cuadro de visualización digital muestra consejos BUENOS. (Puede presionar "mode/cancel" para volver a "run" (ejecutar), puede estar en ejecución)

4.4 Transferido al documento "ADJ", muestra el cuadro de visualización numérica = señal en blanco (latido - señal en blanco)/2, los valores predeterminados del sistema para el umbral, el valor de la señal es mayor que el valor crítico, el valor predeterminado es el objeto, es menor que el valor crítico, el valor predeterminado es ningún objeto. Señal de retroalimentación al PLC, emite las directivas apropiadas. Los umbrales se pueden ajustar a través del alternador de izquierda a derecha "PUSH" las teclas izquierda y derecha, aumenta o disminuye el valor, cambia el umbral. (Normalmente no requiere ajuste) luego presione "PUSH" para confirmar.

4.5 Tecla "Modo/Cancelar" para volver al estado de ejecución "Ejecutar". (Una vez finalizada la configuración, vuelva al estado de ejecución "Ejecutar")

4.6 Cierre la tapa transparente y coloque un extremo.

4.7 Cuando el producto se coloca en la estación de etiquetado, el ojo eléctrico detecta la señal de medición y envía retroalimentación al PLC, el PLC emite una directiva y la máquina etiquetadora comienza a trabajar con las partes relacionadas.

Los componentes de control electrónico

Sistema de control

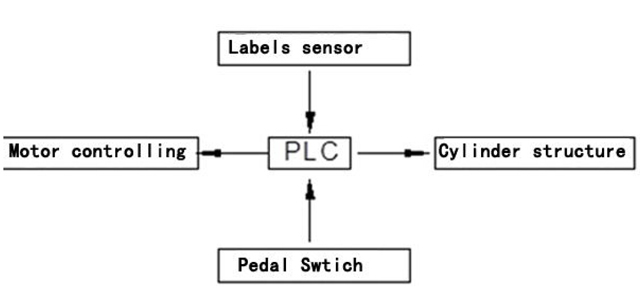

Principio: La máquina etiquetadora se basa en un PLC, que recibe señales y controla el sistema. Como se muestra en la figura anterior, cuando se pisa el "pedal", el pedal iniciará la señal para enviar al PLC, y el PLC la procesará de acuerdo con el programa establecido, y luego iniciará el "sistema de control del motor" para realizar el proceso de pelado y alimentación de la etiqueta. Al mismo tiempo, el "sensor de posición de la etiqueta" (también llamado ojo eléctrico de medición de etiquetas) siempre prestará atención a la distancia que recorre la etiqueta. Cuando ingresa una distancia para actualizar la etiqueta, el "sensor de posición de la etiqueta" enviará inmediatamente una señal al PLC. De manera similar, el PLC lo procesará de acuerdo con el programa establecido, y el "sistema de control del motor" enviará una señal de parada y encenderá la máquina de succión de etiquetas y el sistema de etiquetado para completar el pelado y pegado de la etiqueta.

Defectos comunes y excluidos

Posición de etiquetado inestable

1. Los equipos a presión pueden no estar bien ajustados, lo que puede provocar marcas sueltas y una prueba ocular eléctrica inexacta.

2. El cuerpo de tracción se desliza o no está bien apretado, lo que da como resultado que el papel inferior se despegue.

3. Forma o posicionamiento para pegar.

Llevar

1. Los dispositivos de cinturón de presión están demasiado apretados, lo que provoca marcas y reducción de presión.

2. En el funcionamiento automático se marca con sin desviación rectificando y rectifica de nuevo.

La calidad del etiquetado no es buena, hay burbujas o arrugas.

1. La etiqueta puede ser demasiado fina, la ley de adherencia por succión no se aplica a las etiquetas transparentes, delgadas y suaves.

El equipo no tiene reacción

1. Confirme que las líneas eléctricas no tengan problema.

2. Confirme que la salida de transmisión junto a los fusibles estén intactos, como quemados, reemplace los

3. Puede que la caja tenga cables internos sueltos, repárelos profesionales.

Etiqueta de papel al final de la fractura regular

1. Los dispositivos de cinturón de presión están demasiado apretados, lo que provoca marcas y reducción de presión.

2. Puede etiquetar el extremo de un papel de mala calidad o en lo profundo de los dientes.

Falla o mal funcionamiento del cabezal de succión, se produce un comportamiento no indicado en la etiqueta

1. ¿El orificio del cabezal de succión está obstruido y provoca una succión insuficiente (garantía de presión de 0,7 Mpa por encima)?

2. La dirección de soplado del tubo de soplado es incorrecta, se puede ajustar moviendo y girando la dirección.

3. Donde no haya etiquetas, coloque un sello adhesivo transparente para reducir la pérdida de succión.

Etiquetas continuas

El ojo eléctrico no está bien configurado, restablezca el ojo eléctrico

Recolección de materiales de papel reciclado al final de suelto

En su mayoría, envejecimiento detrás de la correa de transmisión, reemplace la correa nueva.

Fabricación de etiquetas

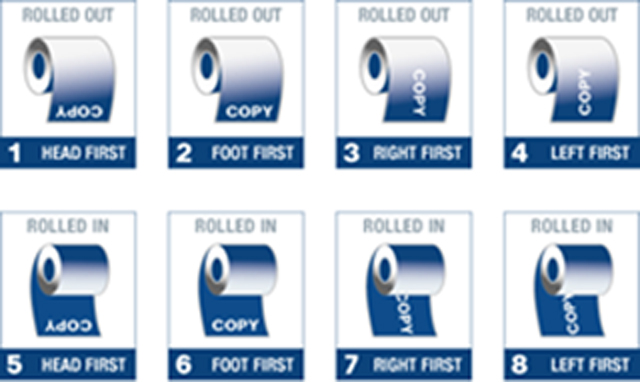

1. Al producir etiquetas, tenga en cuenta la dirección alrededor de la boya.

2. Asegúrese de que el ojo mágico detecte agujeros de material extraño y que la perforación del papel no se pueda dejar por la noche, de lo contrario, el ojo eléctrico no lo reconocerá y provocará etiquetas duplicadas.

3. Asegúrese de que la etiqueta y el papel inferior se abran suavemente.

Mantenimiento rutinario

1. En condiciones normales de uso, el equipo puede revisarse periódicamente.

2. Equipos para control de polvo y tratamiento antioxidante de forma periódica.

3. No lo utilice durante mucho tiempo, desconecte la alimentación si lo desea y realice los trabajos de mantenimiento.

Anexo

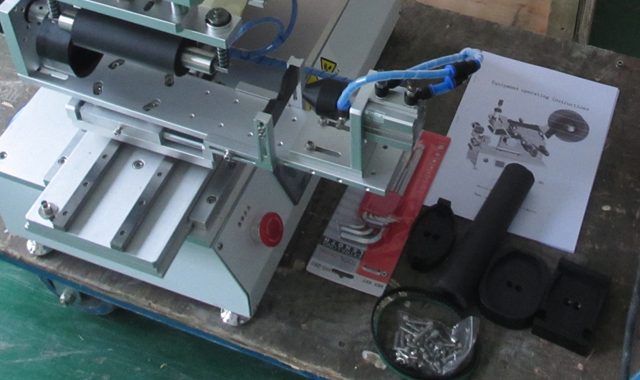

Este etiquetado incluye accesorios estándar: instrucciones de funcionamiento, llaves hexagonales, destornillador con ajuste eléctrico de ojo.

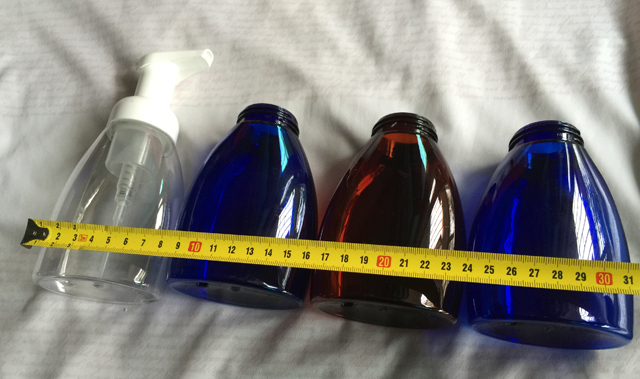

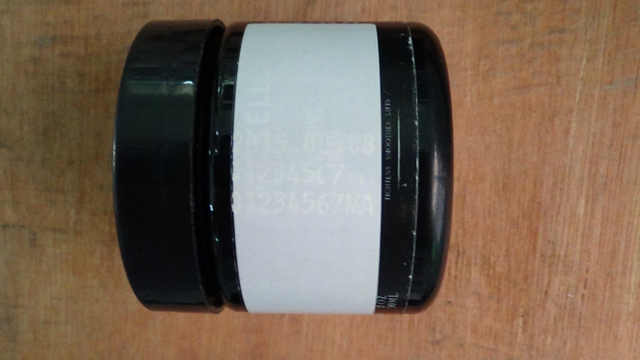

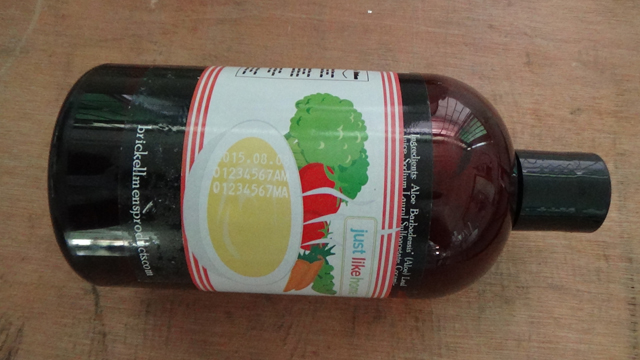

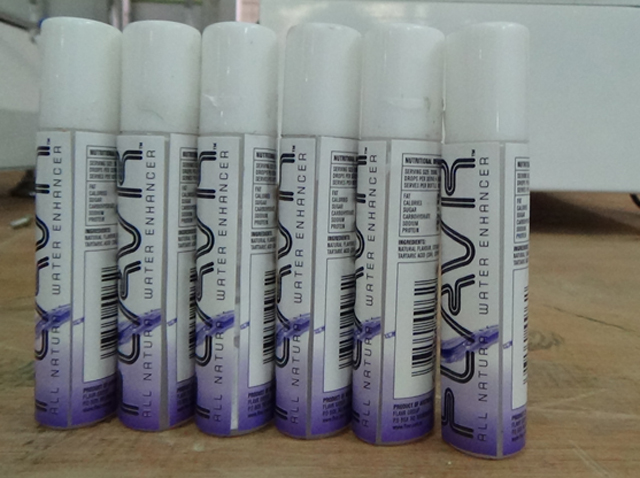

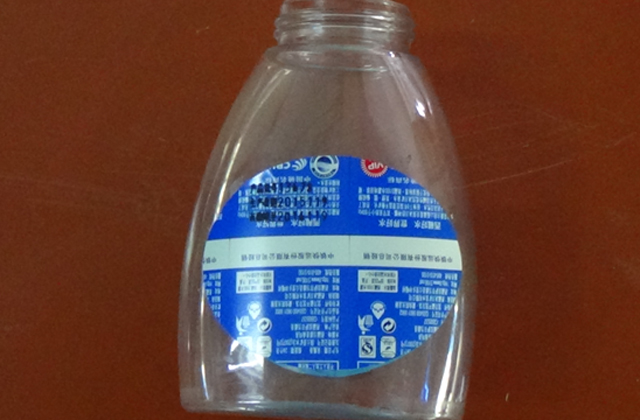

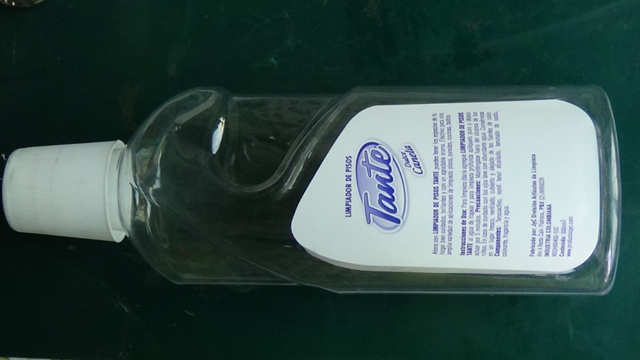

Muestras de etiquetado para diferentes formas de botellas:
