Máquina de llenado y sellado ultrasónico de tubos laminados de plástico semiautomática

• Modelo: VK-TFS-006U Máquina de sellado ultrasónico para llenado de tubos
• Aire comprimido Presión: 0,4-0,6 MPA Consumo: 0,3 M3/MIN
• Alcance del trabajo: Volumen de llenado: Tipo A 5-15ML Tipo B: 10-75ML Tipo C: 20-150ML Tipo D: 50-300ML Tipo E: 100-500ML Tipo F: 200-1000ML
• Capacidad de producción: 20-30 veces/min.
• Precisión de llenado: error <2%
• Mesa regulable en altura: 100MM
• Capacidad del tanque: 20L, 30L, 40L, 50L
• Llenado del diámetro del recipiente: según la viscosidad del material y el volumen de llenado establecido

Ver video

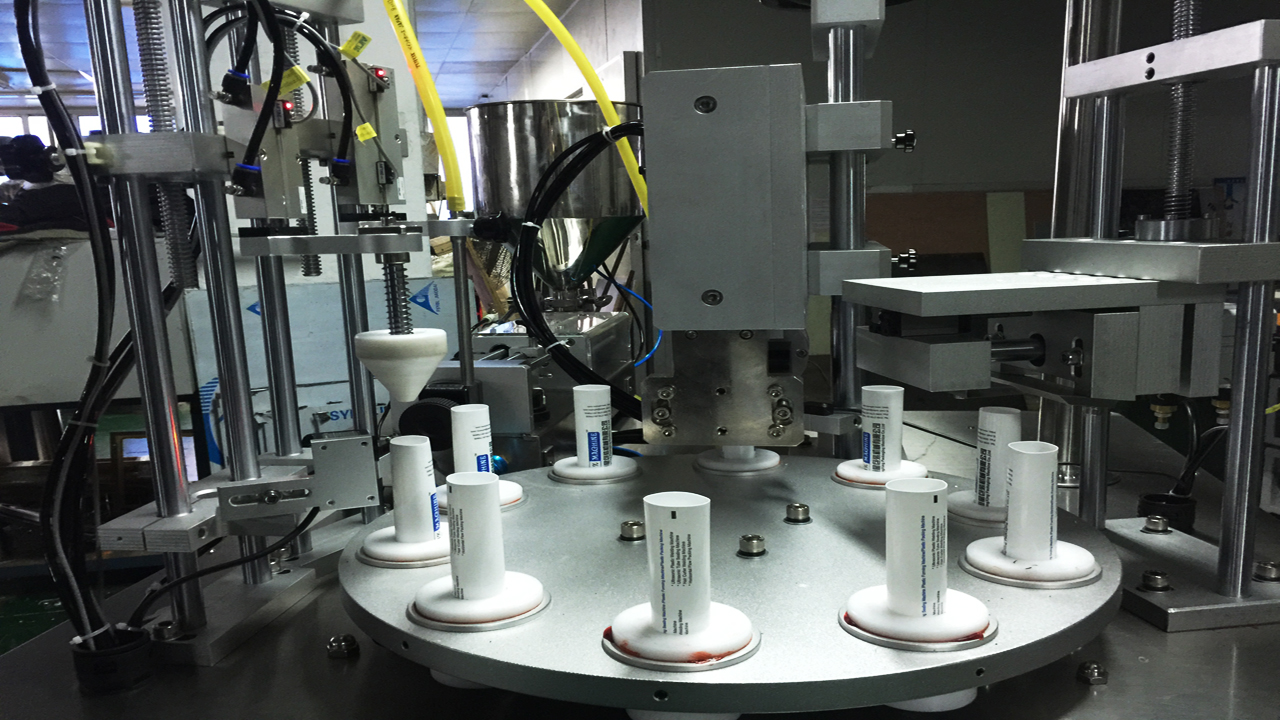

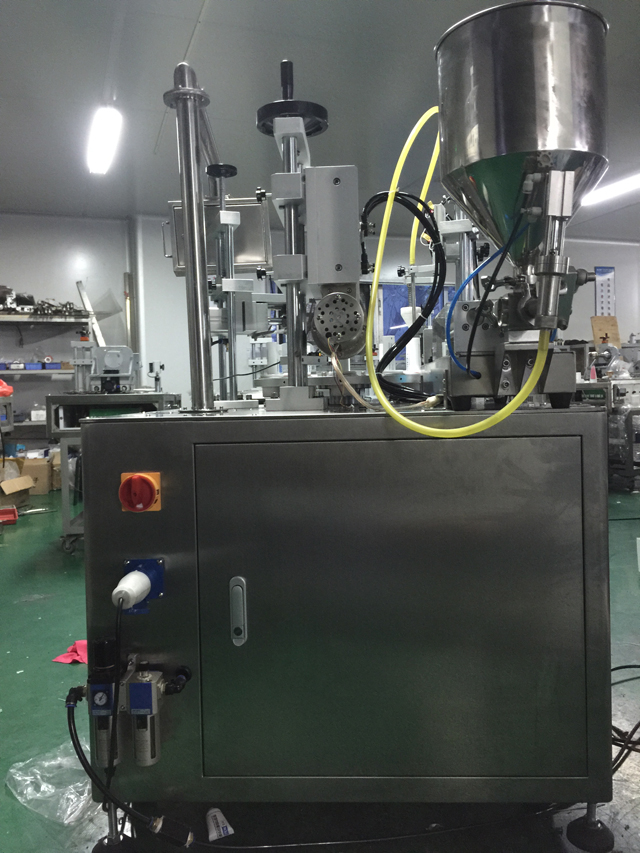

Máquina de llenado y sellado de tubos compuestos de plástico fabricada en acero inoxidable, mediante botones para controlar el proceso de trabajo: tubos artificiales, rotativo automático, llenado cuantitativo, corte automático, sellado, corte de cola, salida terminada.

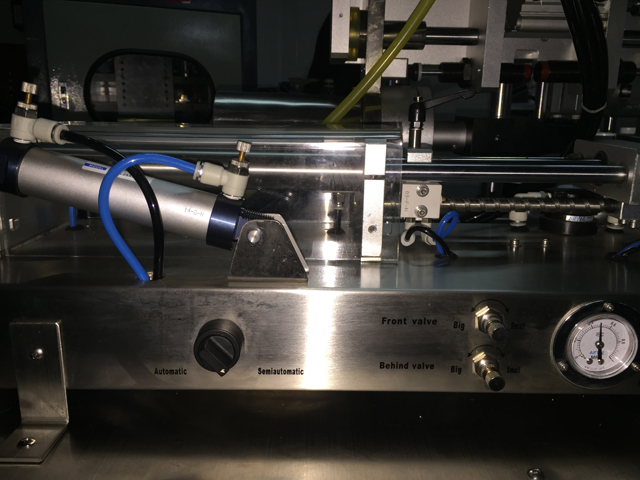

Todo el trabajo utiliza el control de carrera completa del cilindro, fácil de ajustar el volumen de llenado, la velocidad de llenado se puede ajustar.

Se aplica a todo tipo de llenado, sellado, impresión de fecha y corte de tubos de plástico y compuestos. Sellado de apariencia prolija, sellado fuerte, alta precisión, buena estabilidad.

Parámetros básicos

Nota: Los parámetros anteriores son sólo de referencia.

La máquina actualiza constantemente los parámetros, lo que puede provocar discrepancias reales. Por favor comprenda.

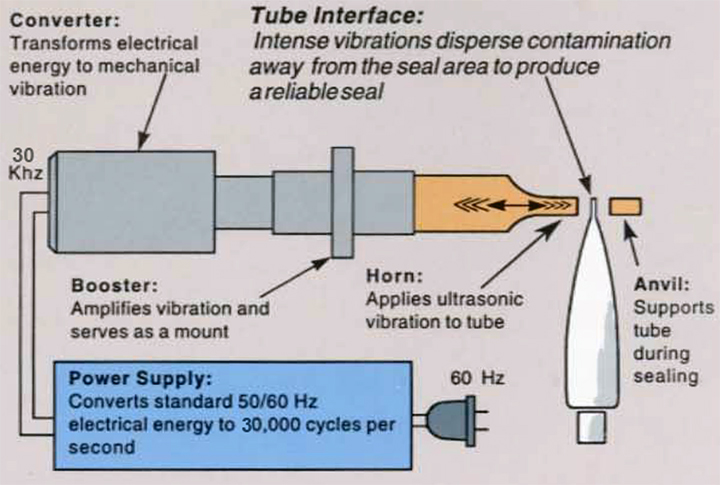

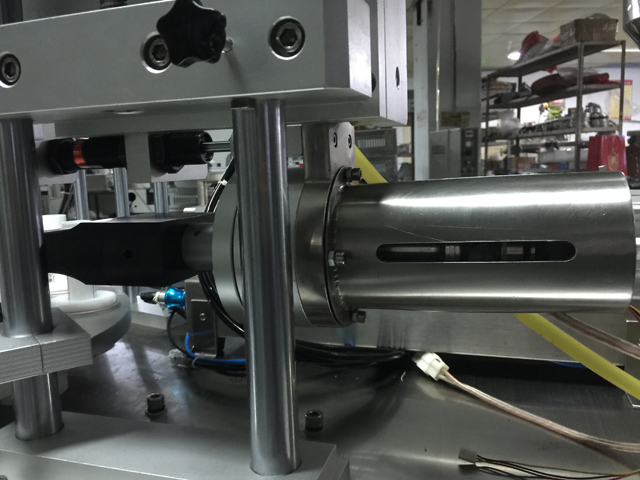

Cómo funciona el sellado ultrasónico

El sellador de tubos ultrasónico está diseñado para montarse en prácticamente todos los estilos de máquinas de llenado. A medida que el tubo avanza hacia la estación de sellado de tubos ultrasónico, un interruptor se cierra para iniciar el ciclo de soldadura. El aire se dirige a los cilindros para hacer avanzar el yunque de soldadura y la bocina ultrasónica hacia la línea central del tubo.

El tubo se cierra hasta un espacio predeterminado y se mantiene para la aplicación de energía sónica.

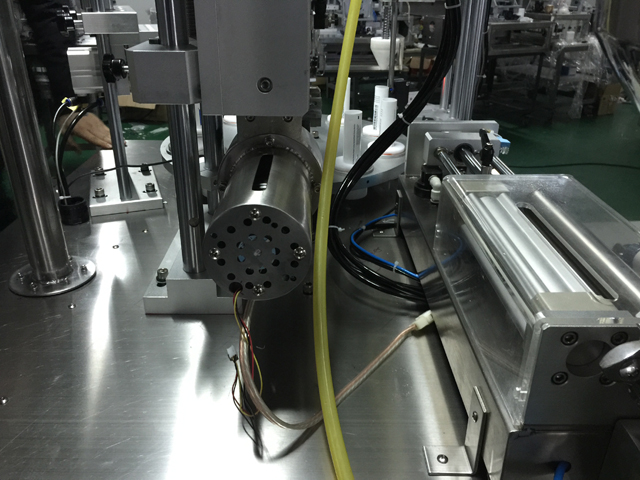

Una fuente de alimentación ultrasónica toma la energía eléctrica de 50/60 Hz y la convierte en 30.000 ciclos por segundo a través de un oscilador de potencia.

Esta energía eléctrica de alta frecuencia se aplica al convertidor que transforma la corriente eléctrica en vibraciones mecánicas de alta frecuencia.

La energía sónica hace que el cuerno vibre contra el extremo del tubo a 30.000 ciclos por segundo.

La vibración intensa dispersa cualquier contaminación del área del sello y genera calor para unir el material.

Luego se detiene la energía y el tubo se mantiene cerrado durante un breve período (normalmente entre 0,05 y 0,150 segundos).

Luego, el tubo pasa a la siguiente estación de la línea de llenado. Normalmente, los tiempos de ciclo varían entre 45 y 80 unidades por minuto, según el diámetro y el material del tubo.

Características

• La máquina se puede utilizar para unidades a prueba de explosiones.
• Se utiliza principalmente para el llenado cuantitativo de agua, aceite, loción y material pastoso. Según las necesidades de llenado, elevación de la superficie de trabajo ajustable.
• Volumen de llenado 5-1000ML, dividido en seis series: A, B, C, D, E, F.
• Modo de alimentación: Gravedad normal / tipo de succión automática elija uno.

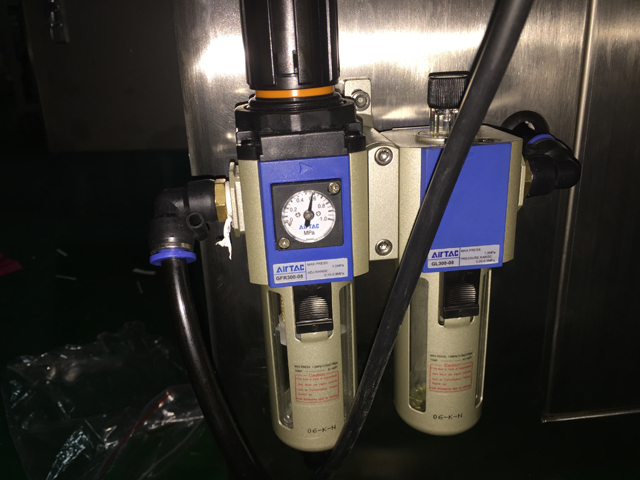

• Control: control neumático.

Lugar de trabajo para máquina de llenado y sellado de tubos semiautomática

1. Laboratorio

2. Operaciones de producción industrial con línea de procesamiento continuo

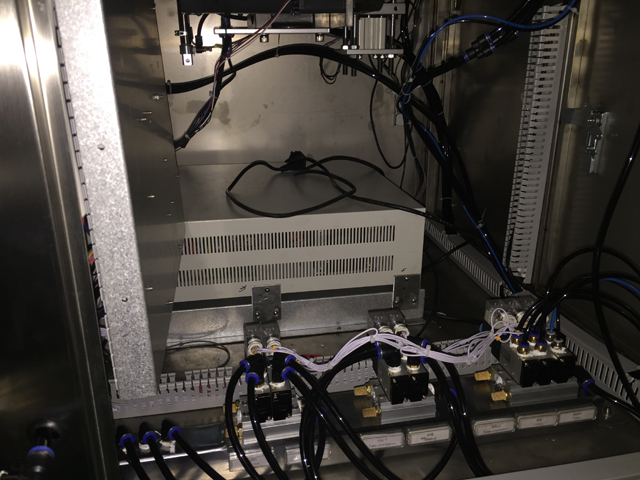

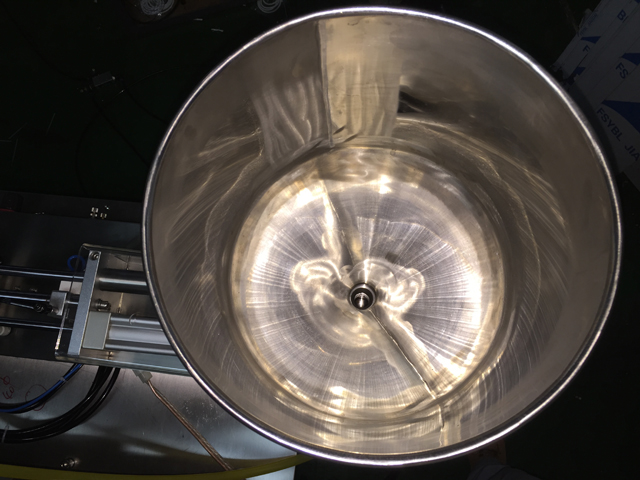

Imágenes detalladas

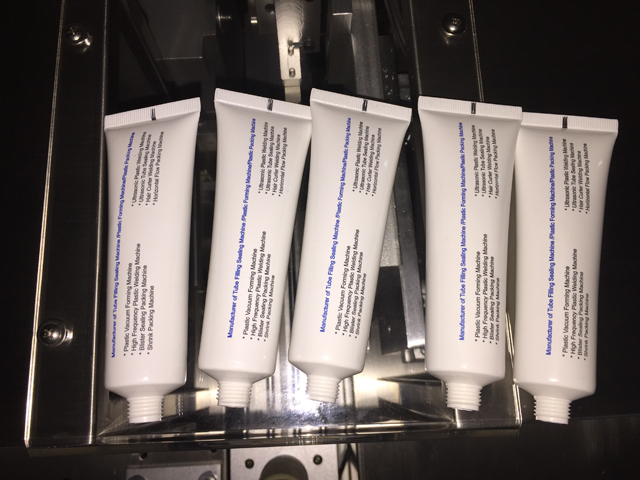

Muestras de tubos

Embalaje en caja de madera

Servicio postventa

Garantizar: Para todas las máquinas, se exige 1 año de garantía. (Quedan excluidos de la garantía los problemas debidos a accidentes, mal uso, aplicación incorrecta, daños durante el almacenamiento, negligencia o modificación del equipo o sus componentes. Tampoco están incluidos en la garantía los repuestos que se rompen fácilmente)

Instalación: Una vez que la máquina llegue a su fábrica, si lo necesita, nuestro técnico irá a su casa para instalar y probar la máquina y también capacitar a su trabajador para operar la máquina (el tiempo del tren depende de su trabajador). Los gastos (boleto de avión, comida, hotel, tarifa de viaje a su país) deben correr por su cuenta y debe pagarle al técnico 150 USD por día. También puede ir a nuestra fábrica para recibir capacitación.

Después del servicio: Si detecta un problema con la máquina, nuestro técnico acudirá a su domicilio para repararla lo antes posible. El coste del servicio deberá estar en su cuenta (como se indica más arriba).
