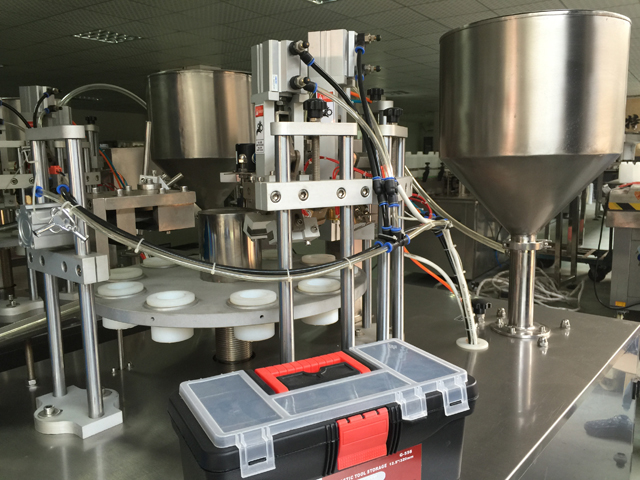

Máquina de sellado por ultrasonidos para llenado de tubos cosméticos farmacéuticos

• Modelo: VK-TFS-006U
• Voltaje: 220v/50Hz/60Hz
• Productividad: 20-30 piezas/min.
• Dimensiones: 1090 x 1250 x 1680 mm (largo x ancho x alto)
• Peso: 270 kg
• Volumen de llenado: 10-300 ml
• Diámetro del tubo: 10–60 mm
• Potencia: 2,0KW - 3,3KW
• Precisión: ±1%
• Material: acero inoxidable 304
• Control: Sistema de control PLC

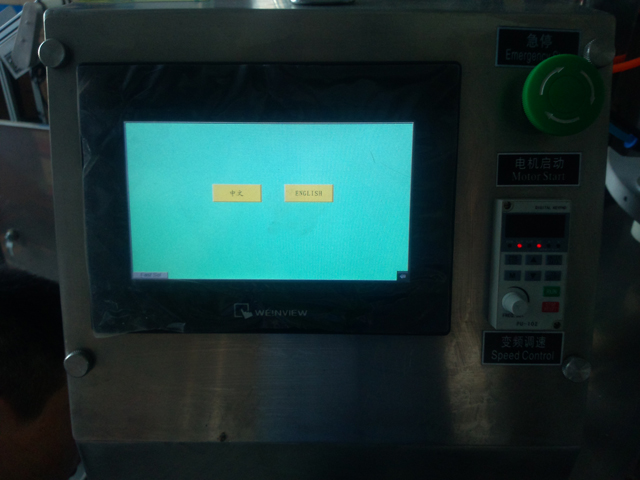

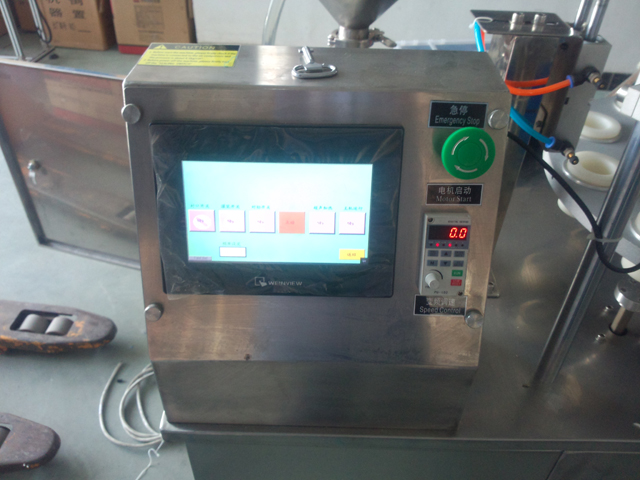

• Pantalla: Pantalla táctil
• Altura del tubo: 2-200 (mm)

Ver video

La máquina de llenado y sellado semiautomática está especialmente diseñada para productos que tienen una pequeña cantidad y un diámetro de tubo especial. La máquina tiene la virtud de la máquina de llenado y sellado de alta velocidad, con un funcionamiento altamente automático y funciona sin problemas. Puede llenar, sellar, cortar e imprimir la fecha de forma automática. El diseño único de un solo cabezal es más fácil de limpiar. Es más conveniente para el cambio de tamaño y más simple de controlar. Es adecuada especialmente para la industria de cremas medicinales, pasta de dientes, cosméticos, pegamento, adhesivos, ketchup y paletas de arte.

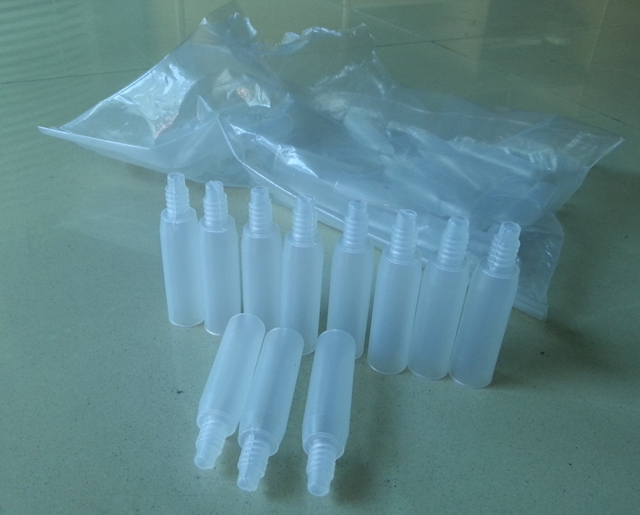

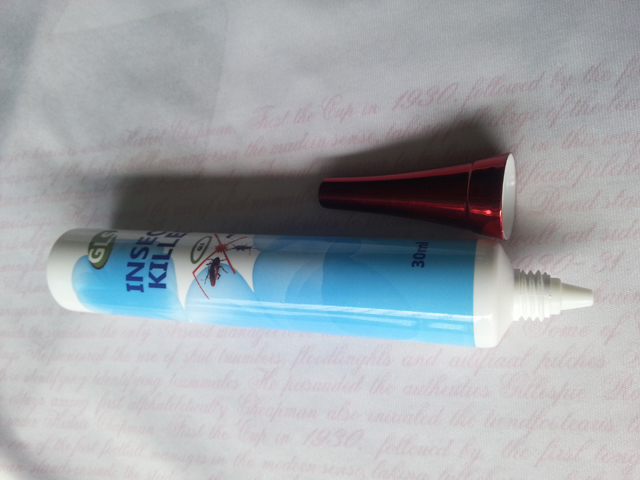

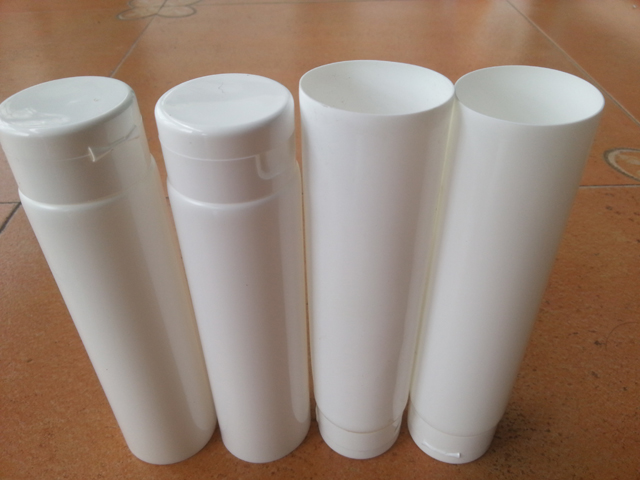

Muestras de tubos

Principio de funcionamiento

La máquina está controlada por un PLC y una pantalla táctil, y utiliza 12 estaciones iguales. La manguera de plástico se coloca en el tubo, se marca, se llena, se sella, se corta y se saca del tubo. Inserte la manguera de plástico en el zócalo, encienda el interruptor de función, presione el botón de funcionamiento y la máquina comenzará a trabajar periódicamente bajo el control del PLC: la rueda giratoria comenzó a girar en sentido antihorario en una estación de trabajo, la rueda giratoria dejó de girar después de colocarla en su lugar y luego se colocó en el tubo, se marca, se llena, se sella, se corta y se trabaja con el cuerpo del tubo (nota: el mecanismo de llenado y sellado, respectivamente, está equipado con un interruptor de detección de infrarrojos, debe detectarse bajo la condición de que la manguera de plástico funcione).

Al finalizar cada trabajo, cada agencia se reinicia. En un final del ciclo de trabajo, el siguiente ciclo de trabajo, el ciclo. Después de un ciclo de trabajo, la manguera de plástico con el rotatorio se mueve a la siguiente estación, en consecuencia.

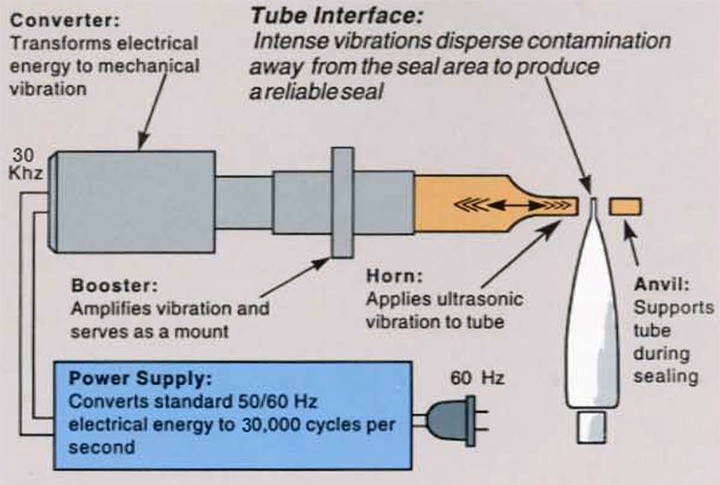

Cómo funciona el sellado ultrasónico

El sellador de tubos ultrasónico está diseñado para montarse en prácticamente todos los estilos de máquinas de llenado. A medida que el tubo avanza hacia la estación de sellado de tubos ultrasónico, un interruptor se cierra para iniciar el ciclo de soldadura. El aire se dirige a los cilindros para hacer avanzar el yunque de soldadura y la bocina ultrasónica hacia la línea central del tubo.

El tubo se cierra hasta un espacio predeterminado y se mantiene para la aplicación de energía sónica.

Una fuente de alimentación ultrasónica toma la energía eléctrica de 50/60 Hz y la convierte en 30.000 ciclos por segundo a través de un oscilador de potencia.

Esta energía eléctrica de alta frecuencia se aplica al convertidor que transforma la corriente eléctrica en vibraciones mecánicas de alta frecuencia.

La energía sónica hace que el cuerno vibre contra el extremo del tubo a 30.000 ciclos por segundo.

La vibración intensa dispersa cualquier contaminación del área del sello y genera calor para unir el material.

Luego se detiene la energía y el tubo se mantiene cerrado durante un breve período (normalmente entre 0,05 y 0,150 segundos).

Luego, el tubo pasa a la siguiente estación de la línea de llenado. Normalmente, los tiempos de ciclo varían entre 45 y 80 unidades por minuto, según el diámetro y el material del tubo.

Características

Manguera de plástico a través del tubo, las marcas, el llenado, el sellado, el corte y la salida del tubo, la máquina de embalaje trabajo de finalización.

• Máquina de llenado y sellado de tubos con tecnología ultrasónica y sistema de control de pantalla táctil
• Tapas y revestimientos fabricados en acero inoxidable 304, conforme a norma GMP
• Piezas de contacto en SS 304
• Boquilla de llenado positivo. Sistema de corte neumático. (Para evitar problemas de colas)
• Sin tubo Sin relleno / Sin tubo Sin sellado Calentamiento de los tubos con aire caliente internamente y enfriamiento externo para evitar abolladuras en el sellado Pantalla táctil de control PLC
• Indexador Ferguson

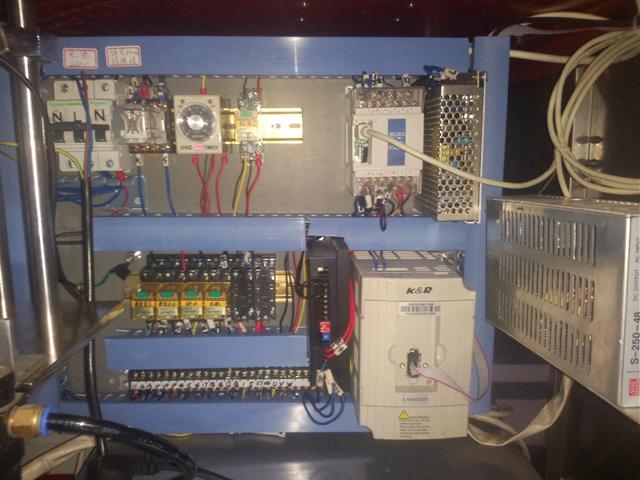

• Caja de panel de fácil acceso
• Codificación por lotes de ambos lados de 12 caracteres como máximo.
• Volumen de llenado desde 5 ml hasta 200 ml. con bombas intercambiables. 3 ml a 30 ml, 30 ml a 100 ml y 100 ml a 250 ml.
• Diámetro del tubo: mínimo 10 mm – máximo 50 mm.
• Producción de hasta 1.600 a 2.200 tubos por hora.
• Contador de tubos
• Cabezal de sellado fácilmente ajustable

Parámetros técnicos principales

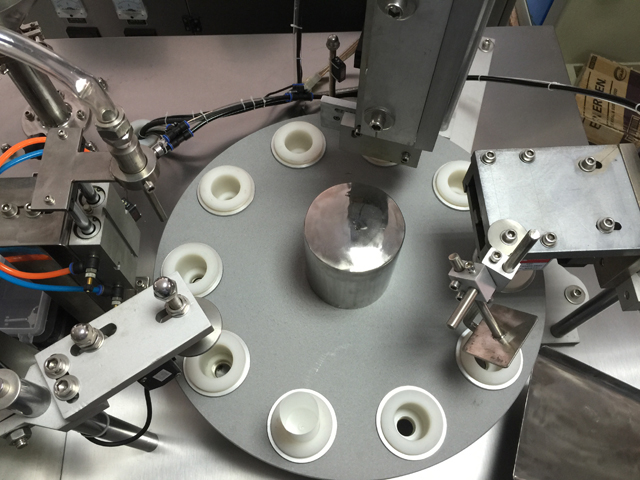

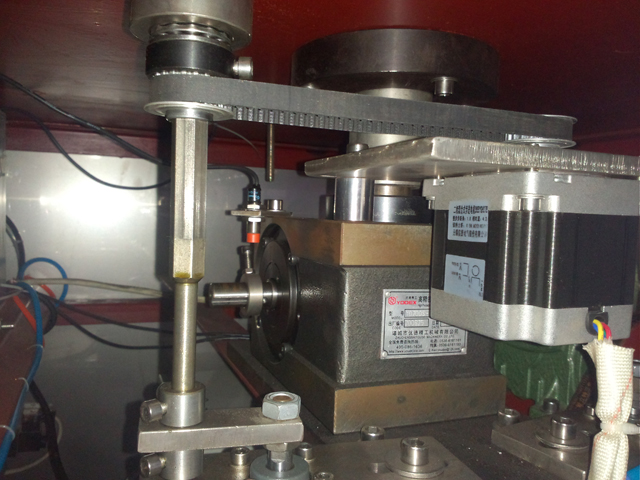

Imágenes detalladas

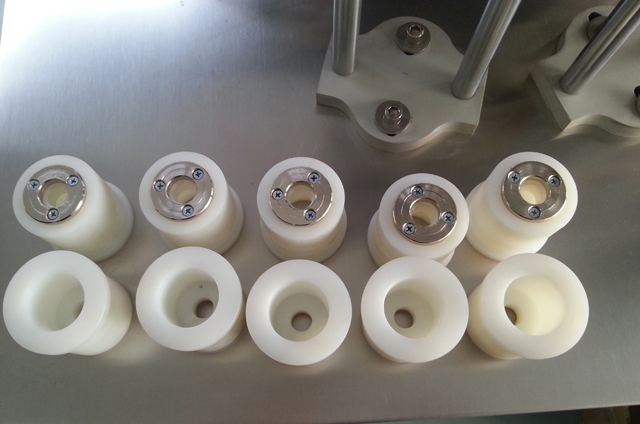

Portatubos de llenado para equipo de sellado por ultrasonidos

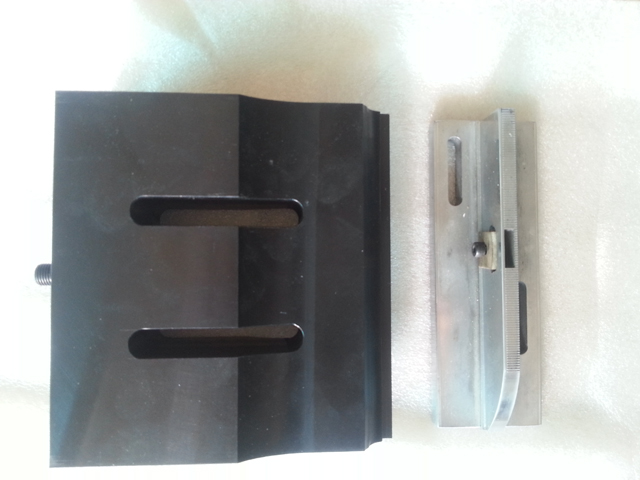

Molde de manguera de tubo para cortador de repuesto

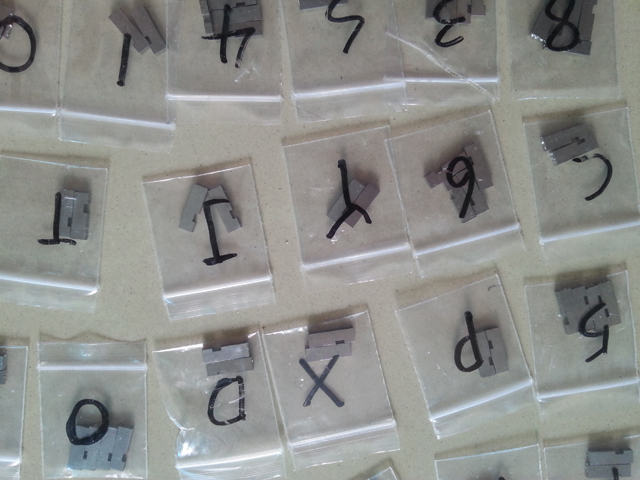

Letras para codificación de fechas

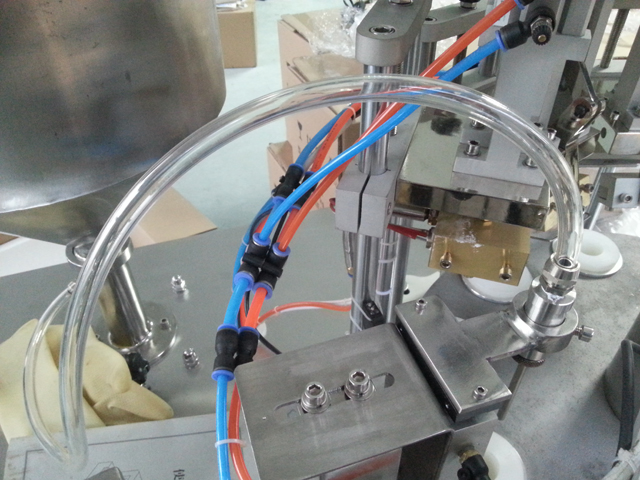

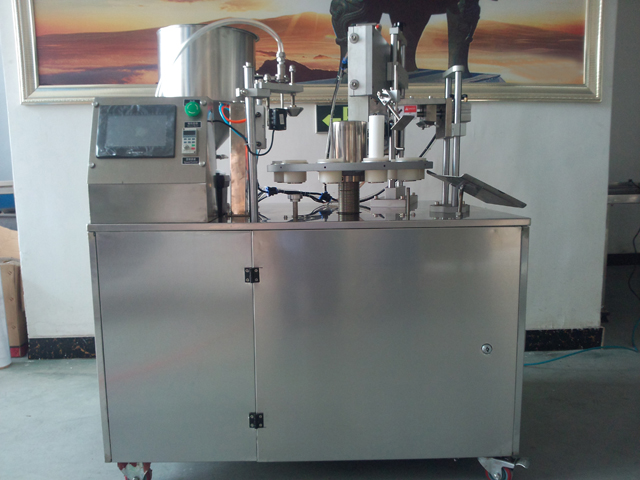

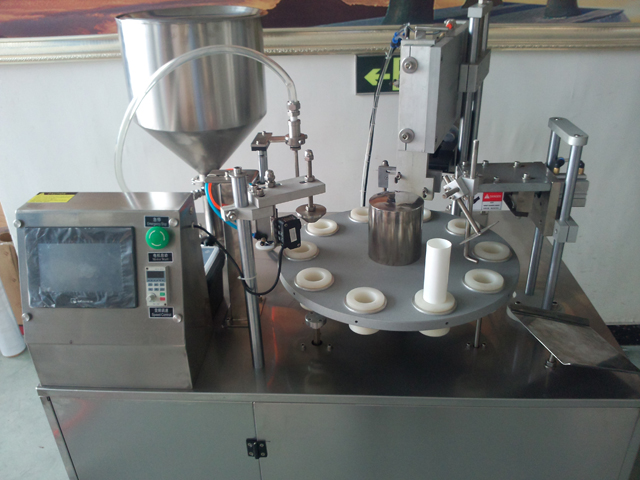

Primer plano de la pieza neumática en la máquina de sellado por ultrasonidos de alta tecnología para llenado:

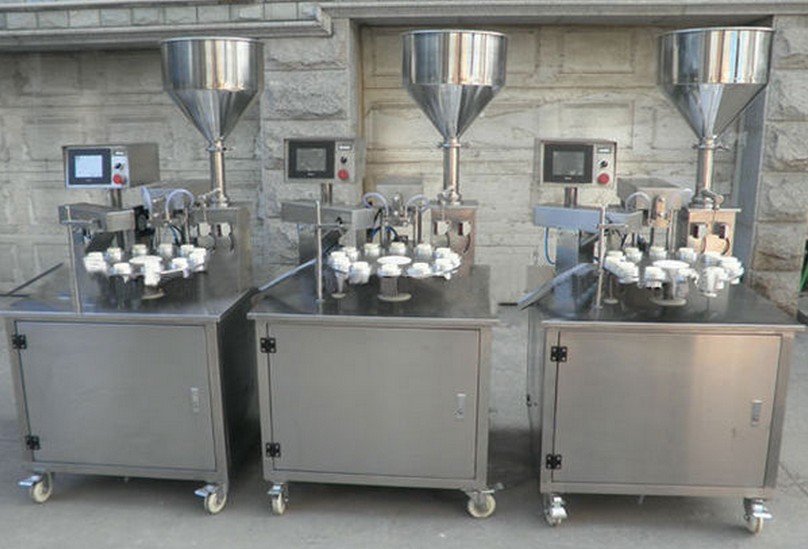

Muestras de máquinas de sellado de tubos ultrasónicos para llenado de tubos de plástico:

Máquina de sellado ultrasónico para embalaje de cajas sin fumigación para llenado de tubos

Garantizar: Para todas las máquinas, se exige 1 año de garantía. (Quedan excluidos de la garantía los problemas debidos a accidentes, mal uso, aplicación incorrecta, daños durante el almacenamiento, negligencia o modificación del equipo o sus componentes. Tampoco están incluidos en la garantía los repuestos que se rompen fácilmente)

Instalación: Una vez que la máquina llegue a su fábrica, si lo necesita, nuestro técnico irá a su casa para instalar y probar la máquina y también capacitar a su trabajador para operar la máquina (el tiempo del tren depende de su trabajador). Los gastos (boleto de avión, comida, hotel, tarifa de viaje a su país) deben correr por su cuenta y debe pagarle al técnico 150 USD por día. También puede ir a nuestra fábrica para recibir capacitación.

Después del servicio: Si detecta un problema con la máquina, nuestro técnico acudirá a su domicilio para repararla lo antes posible. El coste del servicio deberá estar en su cuenta (como se indica más arriba).
