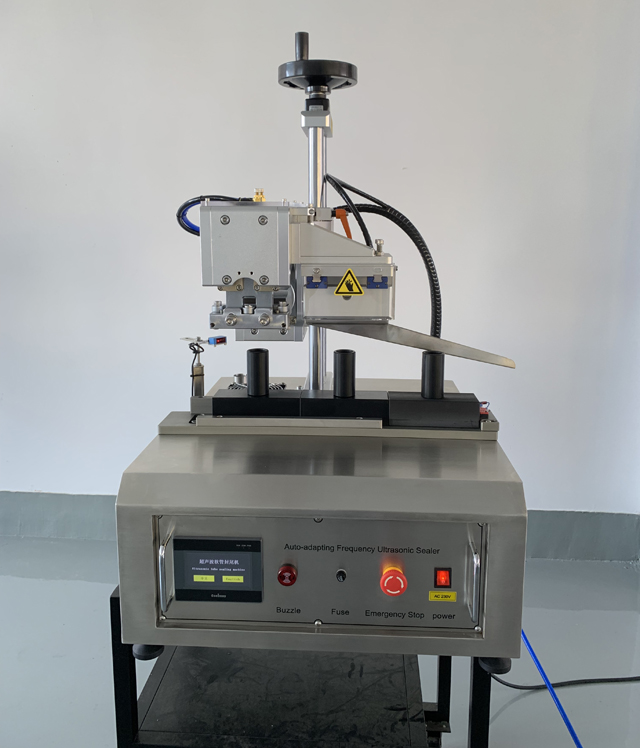

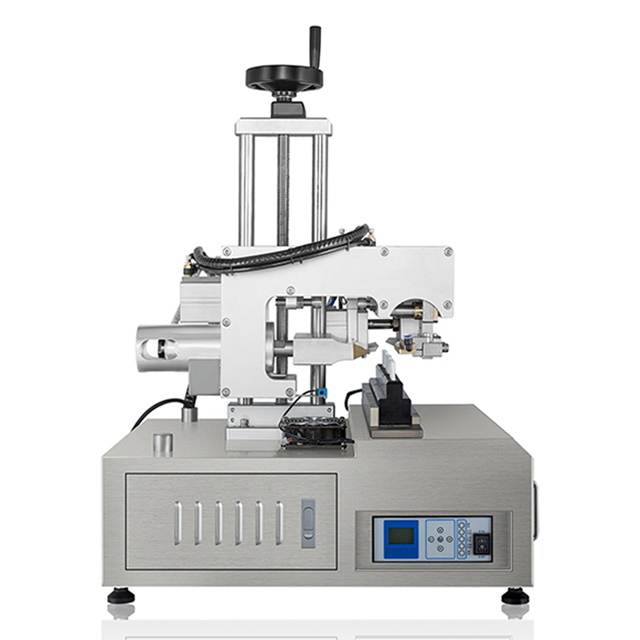

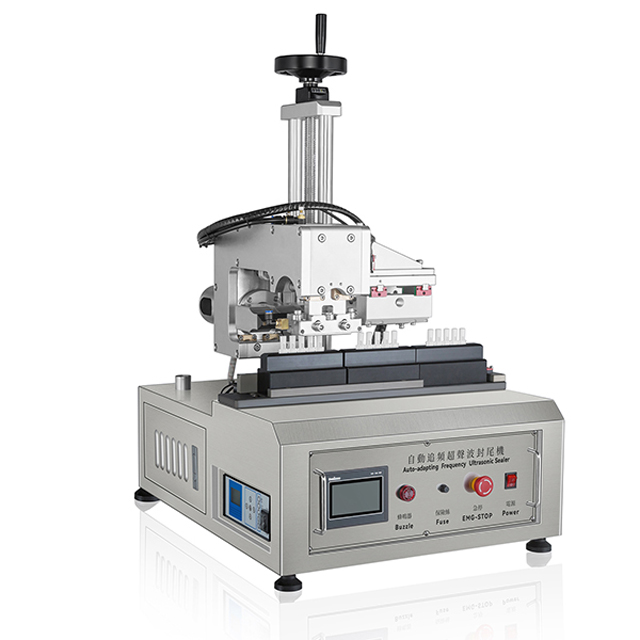

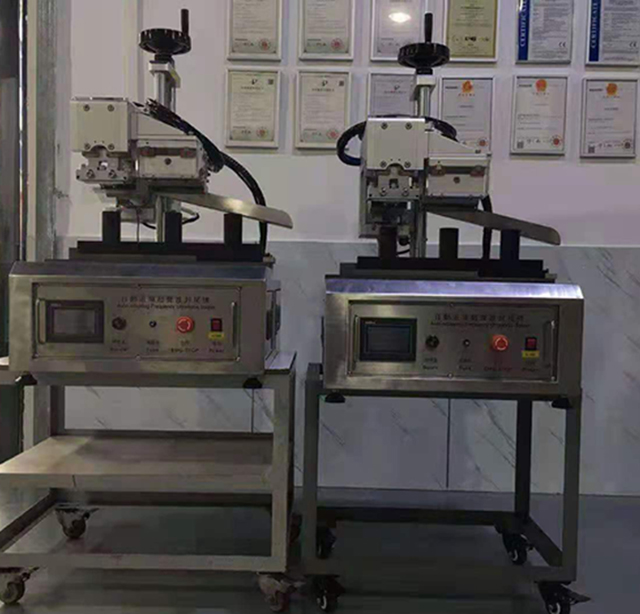

Máquina de sellado ultrasónico de tubos de tira de tipo lineal semiautomática

• Modelo: VK-UTS-003
• Frecuencia: 15Khz
• Potencia: 2600W
• Fuente de alimentación: CA 220 V
• Diámetro de sellado: 10-50 mm
• Altura máxima del tubo: 10-200 mm
• Presión de trabajo: 0,5-0,6 Mpa
• Dimensiones: 560*537*880 mm
• Peso neto: 95 kg
• Peso bruto con caja de madera de exportación estándar: 115 kg

Ver video

La máquina de sellado ultrasónico es una máquina de envasado y sellado de líquidos y pastas de alta calidad y alto rendimiento. Es necesario colocar manualmente la máquina de tubos, detección automática de color, llenado automático, sellado automático, corte automático, finalizado una serie de funciones de salida automática. La máquina programable por PLC utiliza una interfaz táctil avanzada, seguimiento óptico, posicionamiento automático, de modo que la operación general sea más simple, perfecta, permita a las empresas mejorar la eficiencia de producción, reducir la intensidad de la mano de obra y mejorar el dispositivo de elección para los grados de envasado.

La selladora de tubos semiautomática es la última tecnología en sellado de tubos de tamaño pequeño a mediano. Combina sellado ultrasónico, estampado por lotes, recorte y un acabado de grado cosmético/farmacéutico corrugado. Esta máquina requiere un operador para cargar los discos de tubos y mover los tubos a través de las estaciones. Capaz de procesar hasta 15 unidades por minuto, esta máquina funciona perfectamente con una de nuestras llenadoras y etiquetadoras de sobremesa.

Esta máquina está diseñada para producir tubos perfectamente sellados que parecen haber sido fabricados en una máquina totalmente automática mucho más grande y costosa. Con todos los componentes y funciones modernas de la maquinaria automatizada de última generación, esta pequeña selladora de tubos portátil es todo lo que cualquier pyme necesita y puede ser operada por cualquier persona con una instrucción muy básica.

Fabricada en acero inoxidable 316, esta máquina es adecuada para cualquier aplicación alimentaria o farmacéutica. Requiere un pequeño compresor de aire y una toma de corriente estándar de 10 amperios y se conecta y configura fácilmente en cualquier lugar de fabricación. Esta máquina puede sellar cualquier material de tubo plástico y laminado de hasta 57 mm de diámetro.

Se pueden suministrar con la máquina discos especiales para sujetar tubos, que sujetan el tubo perfectamente recto durante el proceso de sellado, y también se puede proporcionar un juego de números y letras para estampar por lotes su número de lote exclusivo en sus tubos.

Por favor, lea las siguientes instrucciones para facilitar el uso del dispositivo antes de comenzar a comprender en profundidad las características de las distintas funciones, procedimientos y operaciones de uso.

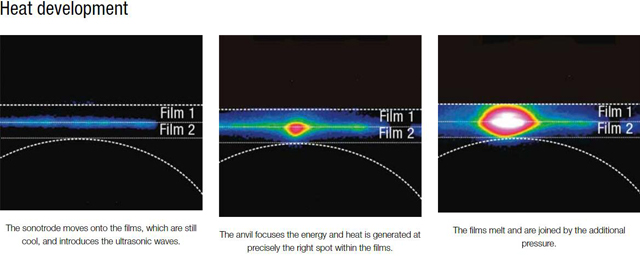

Principios de funcionamiento de los tubos de sellado ultrasónico:

El sellado ultrasónico utiliza los principios de la energía ultrasónica para unir dos materiales. Las herramientas de soldadura (yunque o sonotrodos) enfocan la energía ultrasónica en el punto en el que debe realizarse la soldadura y se genera calor por fricción. El tiempo de sellado es de entre 100 y 200 milisegundos. A diferencia del sellado térmico, el calor requerido en la tecnología ultrasónica solo se genera dentro de los materiales que se están soldando. Las herramientas permanecen frías y favorecen la disipación del calor. La resistencia al calor (resistencia de la costura directamente después de la soldadura sin enfriamiento) también es significativamente mayor que con otros métodos de soldadura. La velocidad, la confiabilidad y la calidad general de las costuras terminadas hacen que los equipos de sellado ultrasónico sean vitales en numerosas industrias.

Diseño de juntas: así es como funciona

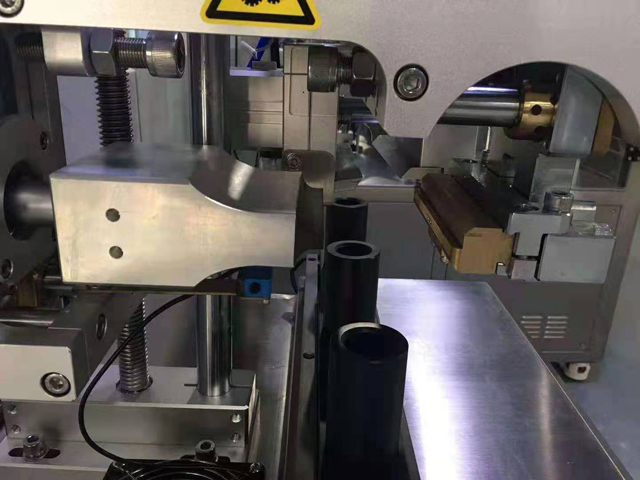

Para que la soldadura en las máquinas de sellado de tubos por ultrasonidos sea precisa, es necesario concentrar la energía de las ondas ultrasónicas (enfoque de energía). Esto se consigue mediante la geometría de la herramienta o mediante el diseño de la unión en el material. En el caso del diseño de la unión, la zona en la que se va a unir el material tiene formas especiales, como puntas o aristas. En el caso de la geometría de la herramienta, los sonotrodos o el yunque tienen una forma especial para concentrar la energía.

Estamos seguros de que quedará completamente satisfecho con la practicidad, fiabilidad y rentabilidad del dispositivo. Sin embargo, la estructura y el funcionamiento del aparato se adaptan a los diversos usos y características para que el contenido del paquete se adapte mejor a los diferentes puntos específicos, ya que se describe en esta especificación la función básica.

Antes de enviar el dispositivo, se han realizado pruebas y depuraciones minuciosas de cada una de sus partes. Sin embargo, si durante el envío se produce algún fallo mecánico o si hay algún punto de esta descripción que no esté claro, póngase en contacto con nuestro personal de ventas autorizado.

Precauciones de seguridad sobre cómo operar la máquina de sellado ultrasónico:

1. La operación, el mantenimiento y la instalación de la maquinaria deben ser autorizados por su empresa y personal capacitado mecánicamente para realizar la operación. Debe leer atentamente el manual y ver el video de operación antes de operar la máquina.
2. Los daños mecánicos causados por un uso inadecuado no son atribuibles al fabricante y no están incluidos en el programa de garantía. El propietario asumirá el riesgo únicamente.
3. Se deberá proporcionar de acuerdo con las instrucciones de instalación, operación, transporte y mantenimiento del fabricante para el uso adecuado de la máquina.
4. Evite utilizar cualquier método para reducir la seguridad al operar maquinaria.
5. En el lugar de origen, se debe evitar la luz solar directa, la humedad y el polvo, ya que pueden provocar incendios y descargas eléctricas.
6. Otro uso indebido de la maquinaria (como "utilizar la máquina según sus propias opiniones").
7. Requisitos de diseño de la máquina, el trabajo preparatorio de arranque normal, sólo la audiencia mecánica en la mejor forma podemos hacer gimnasia.
8. Confirme que la máquina solo se utiliza para fabricar productos generales (excluidas las sustancias tóxicas gigantes, ácidos y materiales alcalinos), no se puede utilizar con otros artículos; de lo contrario, los fabricantes y distribuidores no serán responsables.
9. Instalación, desmontaje, movimiento del dispositivo para que lo operen profesionales o lo orienten.
10. Debe recibir capacitación profesional de personas calificadas que puedan operar la máquina.
11. Este dispositivo se debe utilizar únicamente según las especificaciones del fabricante; la modificación no autorizada o el uso de repuestos vendidos o recomendados por fabricantes no locales puede provocar incendios, descargas eléctricas y otras lesiones.
12. No permita que entren telas, papeles, polvo, virutas de metal, aceite y otros residuos en el equipo eléctrico.
13. Cuando se almacena durante largos períodos de tiempo, este equipo debe inspeccionarse y probarse antes de usarlo.
14. Cuando se haya suministrado la alimentación o la máquina esté en funcionamiento, no abra la caja de distribución ni otras cajas de conexiones. De lo contrario, podría producirse una descarga eléctrica que provoque lesiones personales; no realice operaciones de soldadura por arco cerca de la máquina, ya que esto puede provocar fácilmente un mal funcionamiento de la unidad.
15. Cuando la caja de distribución ya está abierta o los cables están pelados, no se puede hacer funcionar la máquina ni sus instalaciones auxiliares. De lo contrario, los terminales de alto voltaje o los cables pueden quedar expuestos y provocar una descarga eléctrica, lo que puede provocar lesiones.
16. Además de las inspecciones periódicas o el cableado, en ningún otro momento se debe abrir la carcasa del equipo eléctrico. De lo contrario, se puede dañar el dispositivo, lo que afectará el funcionamiento normal de la máquina.
17. No toque la máquina con las manos mojadas, es necesario poner el interruptor de encendido con las manos secas. De lo contrario, podría producirse una descarga eléctrica que provoque lesiones personales.
18. Está terminantemente prohibido realizar pruebas con comprobadores de alta resistencia en placas, interruptores, bucles de programa, inversores, accionamientos de motores y otros cableados del estado, ya que de lo contrario se producirían daños o accidentes en la máquina.
19. Por favor, limpie bien el entorno antes de utilizar la máquina, no debe haber otros elementos peligrosos.
20. No someta el cable a abrasión, aplastamiento, sobretensión ni sobrecarga, ya que podría producirse una descarga eléctrica que provoque lesiones personales.
21. Alimentación, logotipo de PRECAUCIÓN CALIENTE, no preste atención cuando lo toque con la mano, puede causar quemaduras. Ubicación destacada del eje de la máquina, tenga cuidado de no chocar.
22. No coloque objetos sobre la máquina. No amontone objetos alrededor de la máquina ni de los elementos que no están en la máquina. Si coloca demasiados objetos, podría producirse un accidente. Además, si se mezclan con objetos extraños o partes de la máquina en los alimentos, etc., se dañará la unidad dentro del embalaje.

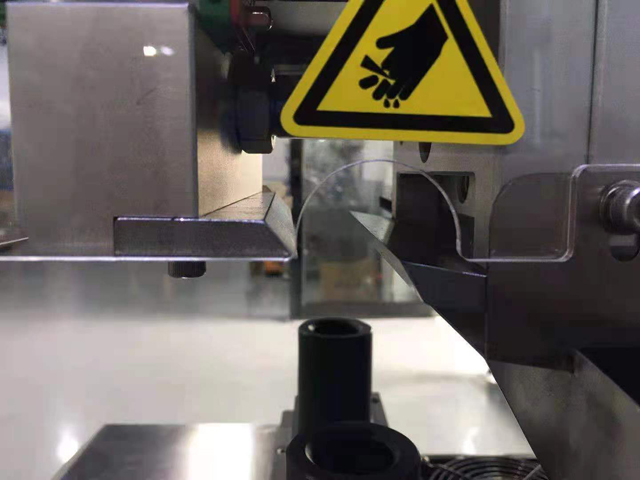

23. Al cambiar moldes y cortadores, tenga cuidado porque la cuchilla puede lastimarse fácilmente los dedos.

El operador no está autorizado a sustituir o modificar la estructura de la máquina ni la producción. Por lo tanto, el fabricante no asume ninguna responsabilidad por los daños causados.

Un apagado de emergencia

Si ocurre un error en el funcionamiento, el operador debe juzgar las cosas de acuerdo a su experiencia, no es necesario realizar una parada de emergencia o tomar otras medidas (para terminar el controlador).

Utilice la fuente de alimentación principal para apagar

Cuando ocurre un error, (Es necesario contar con personal de reparación o mantenimiento) Si no se puede mejorar en un corto periodo de tiempo se puede recurrir a apagar la fuente de alimentación principal.

Mantenimiento de equipos

1. Después de cada turno se debe limpiar la máquina, limpiando el interior del plato dosificador y el resto de la mesa de la máquina, para evitar que la humedad afecte el siguiente trabajo.
2. Compruebe siempre los tornillos de fijación de las piezas y el estado elástico para garantizar un funcionamiento fiable. Limpie periódicamente el cabezal óptico.
3. Las piezas eléctricas deben prestar atención a la humedad y al polvo.
4. Limpie el equipo todos los días después de utilizar el dispositivo.
5. Evite hacer funcionar la máquina sin tubos, de lo contrario se arruinará el molde y la máquina.

Parámetros básicos

• Modelo: VK-UTS-003
• Frecuencia: 15Khz
• Potencia: 2600W
• Fuente de alimentación: CA 220 V
• Diámetro de sellado: 10-50 mm
• Altura máxima del tubo: 10-200 mm
• Presión de trabajo: 0,5-0,6 Mpa
• Dimensiones: 560*537*880 mm
• Peso neto: 95 kg
• Peso bruto con caja de madera de exportación estándar: 115 kg

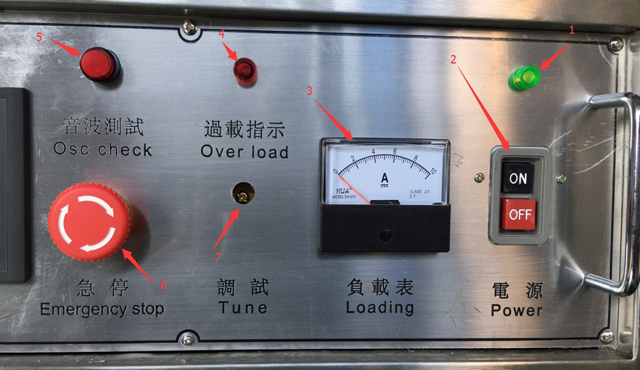

1. Luz de encendido
2. Interruptor de encendido
3. Cargando
4. Sobrecarga
5. Comprobación OSC
6. Botón de parada de emergencia
7. Ajuste de sobrecarga

Pasos para operar la máquina

1. Acceso al suministro eléctrico
2. Acceso al suministro de aire
3. Presione el interruptor de encendido (ON)
4. Elige tu idioma (chino o inglés)
5. Manual: Cambio de modo manual a automático
6. Ajuste de tiempo: para ajustar el tiempo de sellado
7. Arranque del cilindro ultrasónico: controlador de la bocina de sellado ultrasónico
8. Arranque ultrasónico: Sellado ultrasónico
9. Cilindro de recorte: recorte de extremos de tubos

Ajuste de hora

Ajuste del tiempo de retardo, tiempo de soldadura y tiempo de retención según el tamaño y los materiales del tubo. Valor de referencia: 0,2-0,8 s.

Regrese a la página 2 después de configurar el tiempo. Reemplace el modo manual por el modo automático, llene el tubo hasta el soporte del tubo y comience a producir.
