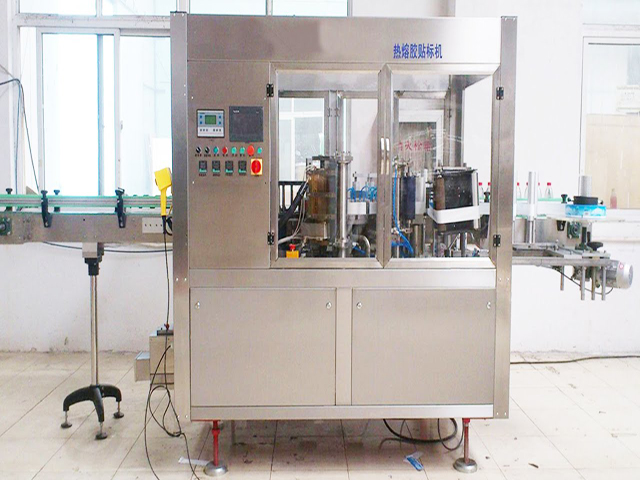

Máquina etiquetadora lineal con pegamento termofusible para botellas de vidrio de plástico redondas

• Modelo: VK-HMGL
• Tipo de botella: Botella de vidrio, botella de plástico.
• Velocidad del producto (b/h): 18000
• Material de la etiqueta: OPP/película perlada/papel compuesto
• Error de precisión (mm): ±0,5 mm
• Tamaño de la etiqueta (mm): (L)20-300mm (H)10-180mm
• Tamaño de la botella (mm): Diámetro exterior φ40-φ80 mm Altura 30-200 mm
• Diámetro interior de la etiqueta (mm): Φ150mm
• Diámetro exterior de la etiqueta (mm): Φ500 mm (grande)
• Voltaje (v): 220/380-420 V/trifásico opcional
• Potencia (kW): 9kW
• Presión de aire comprimido (bar) Mín. 5,0 bar Máx. 8,0 bar
• Consumo de aire: 0,2M³/minuto
• Dimensiones (mm): 3150 largo x 1800 ancho x 2100 alto
• Peso (kg): 2000

Ver video

Máquina etiquetadora automática de pegamento termofusible, que se suministra ampliamente para diferentes materiales de contenedores y etiquetas. El costo de la etiqueta es comparativamente más bajo, puede satisfacer los requisitos de aquellos usuarios que tienen una variedad de contenedores.

Es el modelo más económico en cuanto a costo para la producción en masa. El equipo ha utilizado masivamente el concepto de diseño modular para que sea fácil y simple para los usuarios cambiar las botellas. El tipo lineal etiqueta principalmente las botellas redondas de vidrio o materiales plásticos, mientras que el tipo rotatorio puede etiquetar no solo los recipientes de forma redonda sino también las botellas cuadradas como los recipientes de detergente líquido, etc.

Solicitud

La máquina etiquetadora en caliente es el nuevo producto de nuestra empresa para satisfacer el mercado extranjero. Se aplica a botellas redondas de alimentos, medicamentos, productos químicos y otras industrias.

Características

1. El etiquetado de entrega está controlado por un servomotor.

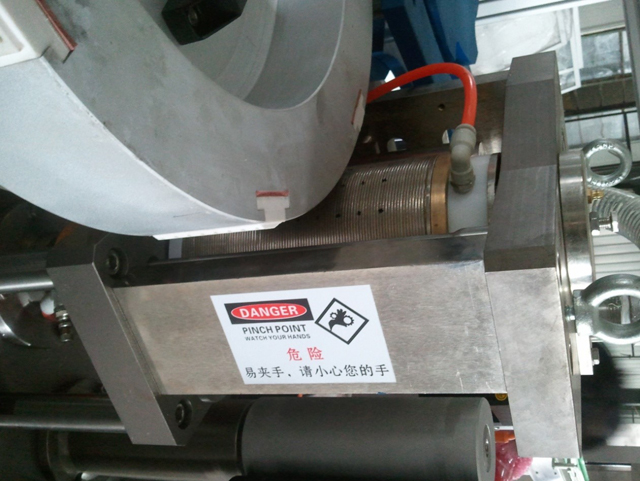

2. El etiquetado se corta con precisión.
3. Es fácil cambiar el cortador de etiquetas.
4. El cambio de piezas es menor y más rápido.
5. Revise el etiquetado rápidamente y no lo desperdicie.
6. Para 1 kg de adhesivo termofusible se pueden utilizar entre 60.000 y 100.000 botellas, lo que reduce el coste.
7. El material de la etiqueta es OPP y ahorra 1/3 del coste.
8. La potencia de la máquina es de 9KW, por lo que ahorra recursos eléctricos.

Especificaciones técnicas

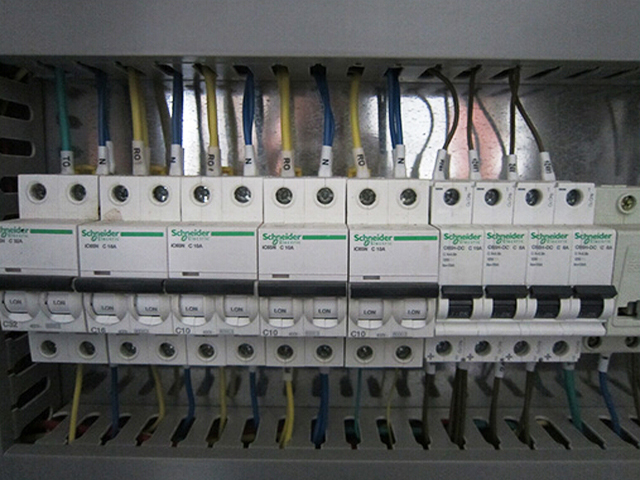

Especificación de configuración de aparatos eléctricos:

El personal de instalación, operación y mantenimiento debe recibir capacitación calificada antes de utilizar esta máquina.

Lo que debe obedecer para la instalación de la máquina etiquetadora de adhesivo termofusible:

• Cuando llegue la máquina, el personal de instalación debe comprobar visualmente si la máquina presenta daños, como deformación del marco, humedad, golpes, etc. Si no está claro, póngase en contacto con el fabricante para comprobarlo. Y avise a la empresa de transporte inmediatamente en cuanto detecte daños en la máquina.
• Por favor, tenga cuidado con el medio ambiente al descargar el paquete.
• Tenga cuidado en caso de utilizar equipos de elevación como carretillas elevadoras, ya que conlleva riesgos de deslizamiento o desequilibrio.
• Observe atentamente las piezas que se encuentran debajo de la mesa de trabajo antes de utilizar una carretilla elevadora u otro equipo de elevación. O puede realizar la manipulación bajo la supervisión de trabajadores cualificados.
• No utilice cables para levantar la máquina.
• El personal de instalación no está autorizado a conectar la máquina a la fuente de alimentación.

Reglas para el operador

• No tome tranquilizantes, medicamentos o bebidas alcohólicas que puedan provocar estados de trance mientras opera la máquina.
• Es necesario tener un conocimiento detallado del mecanismo, la función, las perillas de control y el dispositivo antes de poner en marcha la máquina.
• No está permitido utilizar esta máquina sin nuestra autorización o permiso.
• Preste atención a las advertencias u otras señales en cualquier momento.
• No ponga en marcha la máquina en caso de anomalía de presión en el lugar.
• No haga funcionar la máquina si deja de funcionar repentinamente por algún motivo. Contrate a un técnico calificado que esté capacitado para que verifique dónde está el problema.
• Manténgase alejado de las piezas móviles antes de que la máquina se detenga por completo.
• No retire la protección de seguridad de la máquina.

Reglas para el mantenedor

• No está permitido realizar tareas de mantenimiento en la mesa de trabajo cuando esté encendida.
• No es posible realizar mantenimiento a los elementos eléctricos hasta que se abra el disyuntor principal y se apague la alimentación principal.
• Tenga cuidado con las piezas en contacto para evitar dañarlas o desplazarlas.
• Verifique cuidadosamente si la máquina funciona sola. No se permite dejar herramientas sobre la mesa de trabajo.
• No está permitido realizar cortes con llama o martillo en ninguna parte de la máquina.
• No está permitido medir ni forjar piezas por cuenta propia en caso de que las piezas de repuesto estén dañadas y no se hayan reparado. El cliente deberá solicitarlas al vendedor (sujeto a garantía)

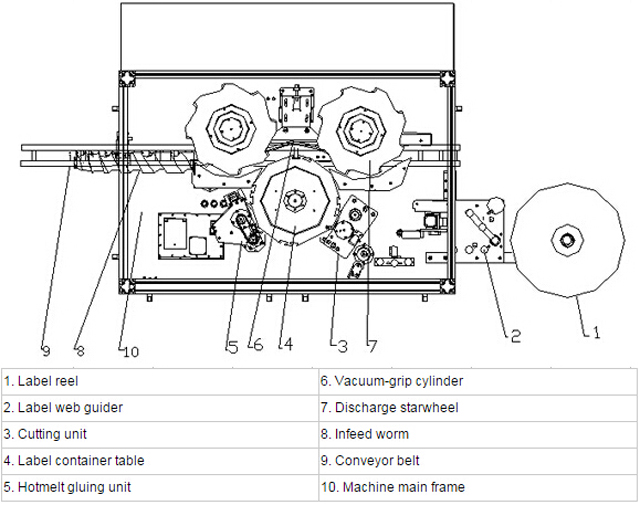

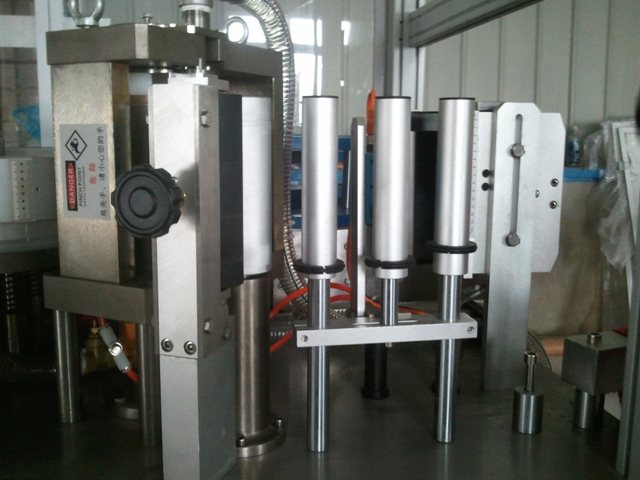

Ruta de desenrollado de etiquetas

Operación para cambio de etiquetas

En caso de cambios, se deberá dejar suficiente espacio en el extremo del nuevo carrete para poder pegar con cinta adhesiva un extremo al antiguo.

Es necesario seguir la función Homing una vez que la posición de la etiqueta no esté sincronizada con el rodillo guía de la etiqueta.

En primer lugar, detenga la máquina.

En segundo lugar, corte primero una etiqueta completa de ambos carretes, el viejo y el nuevo, en dos a lo largo de la línea central (en medio de dos marcas de ojo en ambos extremos de una etiqueta) y péguelas con cinta adhesiva.

Atención: las partes incompletas de estas dos etiquetas cortadas deben formar una obra de arte completa. Una tira de cinta cubre la parte delantera de las dos etiquetas en un área pequeña.

Apriete el cierre rápido después de enrollar el rollo de etiquetas según la ruta de desenrollado de etiquetas. A continuación, mueva la máquina manualmente en lugar de usar el botón de inicio y retire el contenedor correspondiente a la etiqueta integrada con cinta. Por último, verifique si la posición de corte es correcta; de lo contrario, el operador debe ejecutar el retorno a la posición inicial como se indica.

Utilice el botón Inicio para ejecutar la máquina.

Secuencia de operación:

1. Toque Homing en la pantalla y luego el servomotor funcionará para encontrar la posición de corte adecuada (Marque la posición)
2. Confirmar que no hay alarma
3. Retire la etiqueta redundante y luego haga que el rodillo de corte aspire el borde de la etiqueta en la dirección correcta.

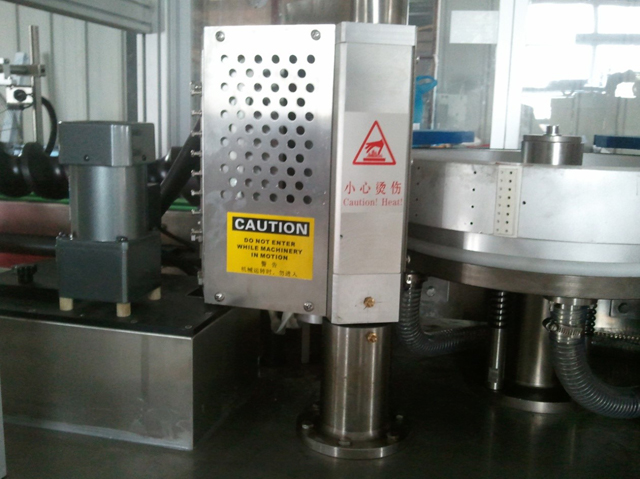

Explicación especial de la máquina etiquetadora de pegamento termofusible

• La máquina de fusión en caliente tiene una entrada y una salida en total.
• El tubo de entrada tiene 4 pulgadas de largo.
• La temperatura normal se establece en 160 ℃
• En verano la temperatura se establece en 150 ℃.
• Normalmente tarda 40 minutos en estar listo para derretirse, pero hay excepciones según los distintos adhesivos.
• Es necesario mantener limpio el adhesivo en la máquina de fusión. Si quedan restos de adhesivo descascarado, ya no se podrán utilizar en la producción, ya que obstruirían las tuberías.
• La persona debe mantenerse alejada para no quemarse cuando la máquina de fusión en caliente esté en funcionamiento.
• Son los técnicos del fabricante de la máquina de fusión los que están autorizados a realizar el mantenimiento de esta máquina.

Limpieza y mantenimiento

La máquina etiquetadora puede ser limpiada por personas sin conocimientos mecánicos o eléctricos, pero debe estar debidamente capacitada. Atención: la máquina debe estar desconectada de la corriente eléctrica durante la limpieza.

Seguramente para aquellos que tienen conocimientos de mecánica y electricidad, hay menos posibilidades de estar en peligro.

Recomendamos encarecidamente que el mantenimiento lo realicen trabajadores cualificados y capacitados.

Atención: El mantenimiento cubre muchos factores como el mecanismo, la electricidad, el motor, etc.
