Equipo de tapado rotativo de 8 cabezales de alta velocidad para tapas de bombas

Dimensiones: 2000 mm (largo) * 1800 mm (ancho) * 2800 mm (alto)
Cabezal de tapado: 8 cabezales
Tasa de aprobación independiente: 99%
Velocidad: 80bpm
Voltaje: 220 V-380 V, 50-60 Hz (según los requisitos)
Potencia total: 5kw
Fuente de aire requerida: fuente de aire estable y limpia de 0,6 Mpa
Ruido de funcionamiento (decibelios): ≦80 decibelios
Peso de la máquina: 3,5 toneladas
Material de la máquina Marco: marco de acero inoxidable subcontratado de acero al carbono;

La máquina tapadora de rosca de tapas de bomba de alta velocidad se compone de varias partes principales, que incluyen alimentación de botellas/tapas, elevador automático de tapas y posicionador, plantillas de entrada y salida de botellas, mecanismo de tapado, mecanismo de rechazo, control eléctrico, etc.

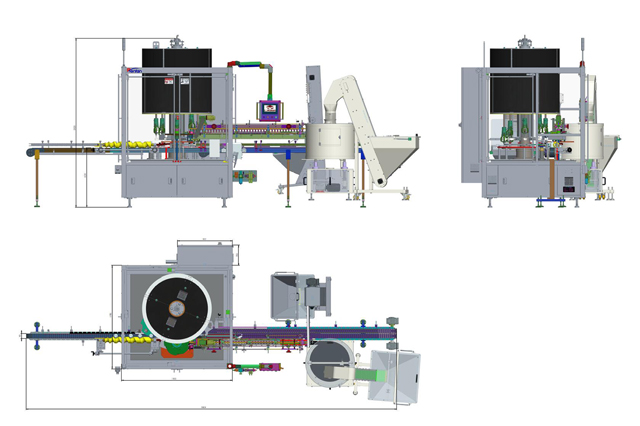

Dibujo

Características

Alimentación, agarre, inserción y rotación de tapas integradas controladas por PLC (se puede asociar con una máquina clasificadora de tapas automática para lograr una automatización completa)
La capacidad de producción puede alcanzar 80bpm con 8 cabezales.
Operación suave, sin rayaduras ni daños en tapas y contenedores.
Cambios rápidos
Estructura del módulo, manipulación en la pantalla táctil, fácil mantenimiento.

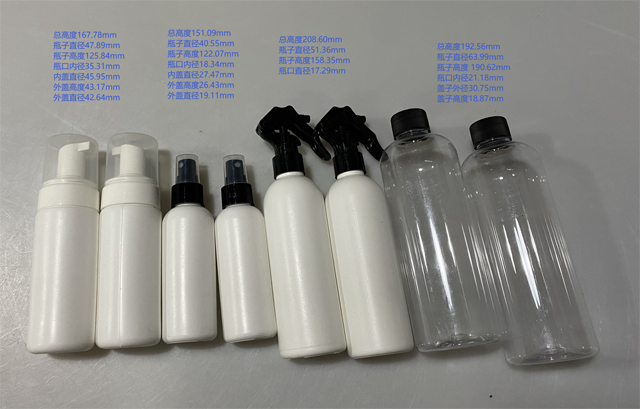

Adecuado para diferentes tamaños de tapas, aplicable en la industria química diaria.

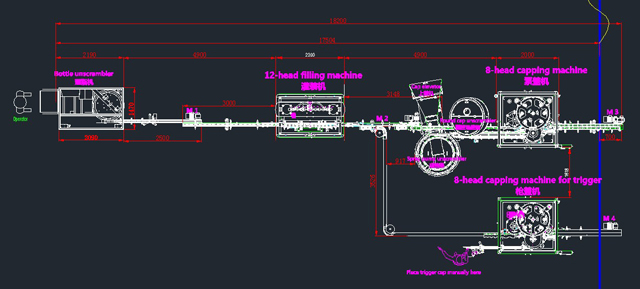

Fácil conexión a la máquina llenadora y etiquetadora.
Bajo nivel de ruido al funcionar

Principio de funcionamiento

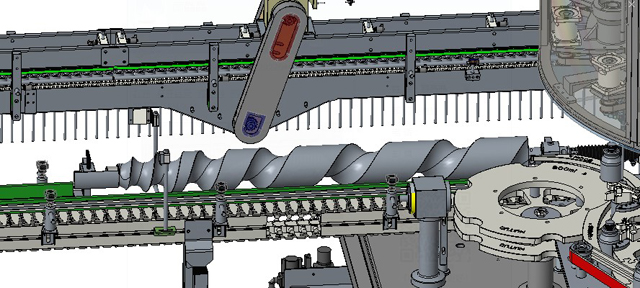

Alimentación con biberón mediante varilla roscada

El tornillo de entrada de la botella se procesa mediante un diseño de contorno, con una alimentación precisa y rápida de la botella; movimientos suaves, sin dañar la botella. El accionamiento del tornillo sigue el accionamiento principal, el ángulo del tornillo se puede configurar a través de la pantalla táctil para que coincida con la rueda de estrella. Hay un sensor en el tornillo de entrada de la botella, sin botella, sin tapado y alarma cuando la botella se atasca.

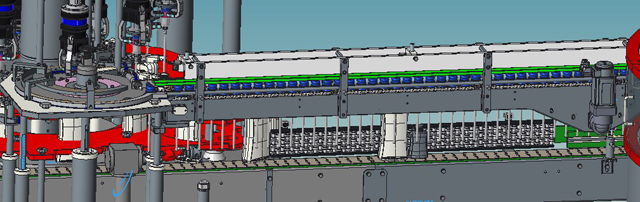

Alimentación de tapa servo:

La tapadora de rosca adopta un servomotor para la cadena de alimentación de tapas. El servomotor tiene las ventajas de arranque y parada periódicos, rotación positiva y negativa periódica, no solo reduce el ruido y evita que la tapa se atasque.

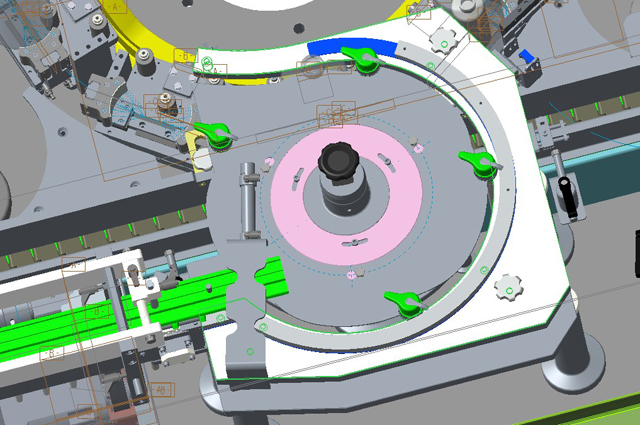

División de tapas

El divisor de tapa se personaliza según la forma de la tapa y los diferentes diámetros requerirían un cambio, pero solo es necesario cambiar la parte blanca en la siguiente imagen.

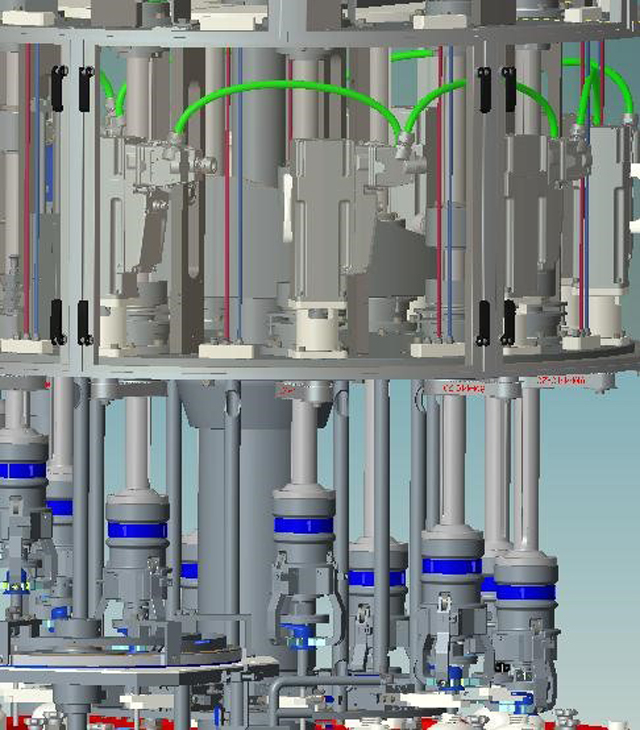

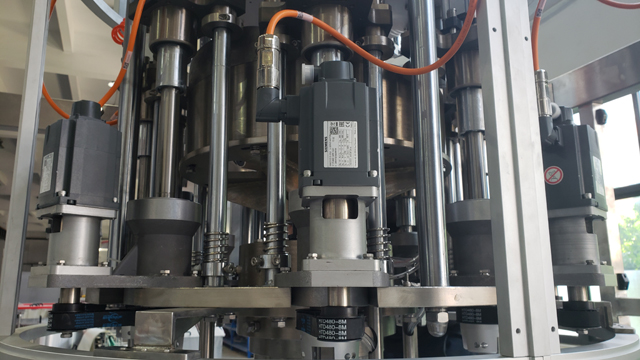

Captura de servo:

La máquina tapadora de rosca utiliza el sistema de accionamiento Siemens, que combina el sistema de control y el servomotor en un sistema unificado ultracompacto para lograr la máxima flexibilidad en un espacio mínimo y una reducción del 90 % en el cableado. En el proceso de tapado, el servomotor puede controlar el movimiento de la curva de tapado en secciones y, al mismo tiempo, puede garantizar un proceso de segmentación suave y realizar el control de par de tapado digital, que es completamente superior al control de par de embrague tradicional.

Control de lazo cerrado mediante servomotor y programa durante todo el proceso de tapado;
Ajusta automáticamente la fuerza de tapado hasta alcanzar el torque establecido;
Gracias al control preciso y flexible del módulo de accionamiento del movimiento y del programa, se puede eliminar la influencia de la inercia del cabezal de tapado y la desviación de las piezas;
El cambio de par entre diferentes productos se puede lograr simplemente modificando el valor establecido en el programa.

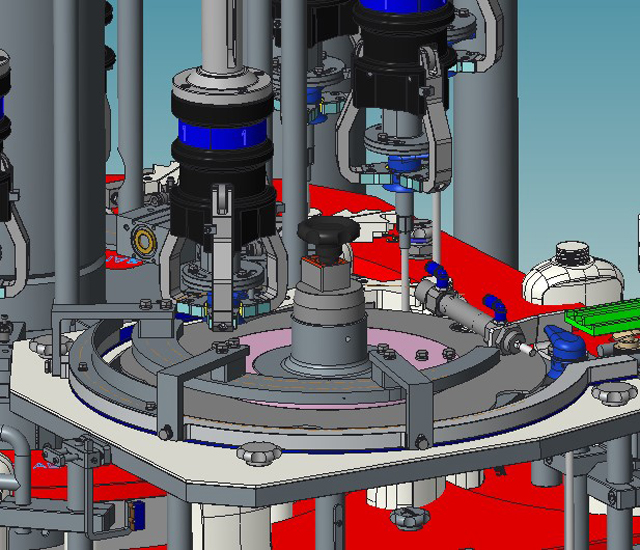

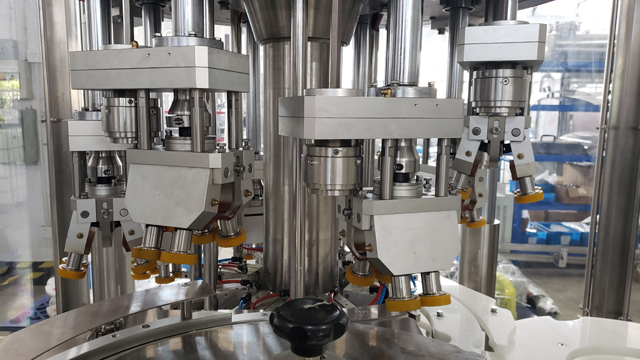

Nota: Para la máquina tapadora de 8 cabezales para tapa de gatillo, los cabezales de tapado son diferentes:

Adopta un embrague de imán permanente para controlar el torque de la tapa.

Durante el proceso de tapado, el torque se distribuye uniformemente a las cuatro ruedas.
Realizar un movimiento no relativo entre ruedas y tapas.
Mantenga una estación estática entre las ruedas y las botellas durante el tapado.
Sistema de control de par de alto valor, un valor de par estable y razonable.

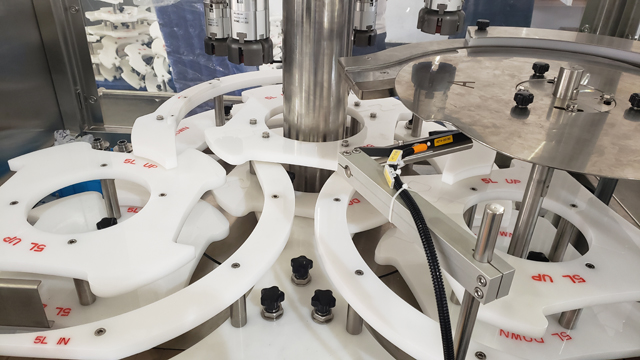

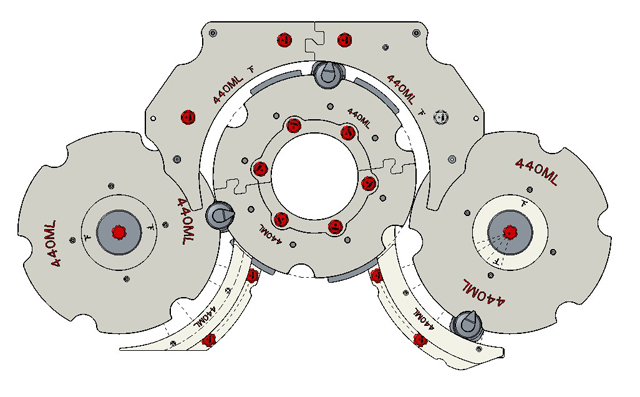

Cambiar diferentes productos: plantillas

Fabricado en PP, diseñado según la forma de la botella, con superficie lisa. No solo puede estabilizar la posición, sino que también evita que la botella se raye y permite un cambio rápido.

Para diferentes especificaciones de productos, adopta un diseño de liberación rápida. Las plantillas están codificadas por colores para distinguir entre diferentes especificaciones.

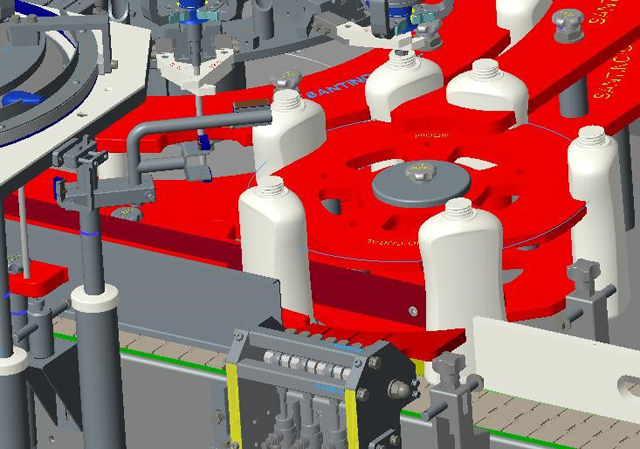

Sistema de rechazo

Equipada con transportador doble después del tapado. Los productos calificados se transportan normalmente y los no calificados (sin tapa, sin tubo interior, tapa mal colocada) se dividirán automáticamente en otro transportador mediante un cilindro oscilante. Cuando aparece un bloqueo de botellas, la máquina tapadora se detendrá automáticamente y comenzará de nuevo cuando se resuelva el problema.

Puerta de seguridad

Todas las puertas están equipadas con un interruptor de límite para garantizar que la máquina se detenga y envíe una señal de advertencia cuando la puerta esté abierta. Todas las máquinas del área de producción con protección móvil están interconectadas eléctricamente para apagar por completo el circuito de control y accionamiento principal y detener rápidamente todo movimiento de la máquina inmediatamente después de abrir la protección.

Parámetros técnicos principales

- Dimensiones: 2000 mm (largo) * 1800 mm (ancho) * 2800 mm (alto)
- Cabezal de tapado: 8 cabezales
- Tasa de aprobación independiente: 99%
- Velocidad: 80bpm
- Voltaje: 220 V-380 V, 50-60 Hz (según los requisitos)
- Potencia total: 5kw
- Fuente de aire requerida: fuente de aire estable y limpia de 0,6 Mpa
- Ruido de funcionamiento (decibelios): ≦80 decibelios
- Peso de la máquina: 3,5 toneladas
- Material de la máquina Marco: marco de acero inoxidable subcontratado de acero al carbono;
- Tapón de rosca en contacto con la tapa: poliuretano (PU);
- Puerta mosquitera: borde de acero inoxidable, plexiglás; caja eléctrica: acero inoxidable;
- Conexión y fijación de piezas mecánicas: acero al carbono, acero inoxidable, etc.;
- Sello: caucho

Componentes técnicos principales

PLC: Siemens
Pantalla táctil: Siemens
Servomotor: Siemens
Interruptor: Schneider
Convertidor de frecuencia: Siemens
Botón: Schneider
Luz de alarma: Schmersal
Interruptor de seguridad para puertas: Schmersal
Sensor: ENFERMO/IFM/LEUZE
Módulo remoto: Fbox-WIFI (para comunicación instantánea y control remoto)

Si las marcas mencionadas anteriormente están agotadas, elegiremos marcas equivalentes en su lugar.

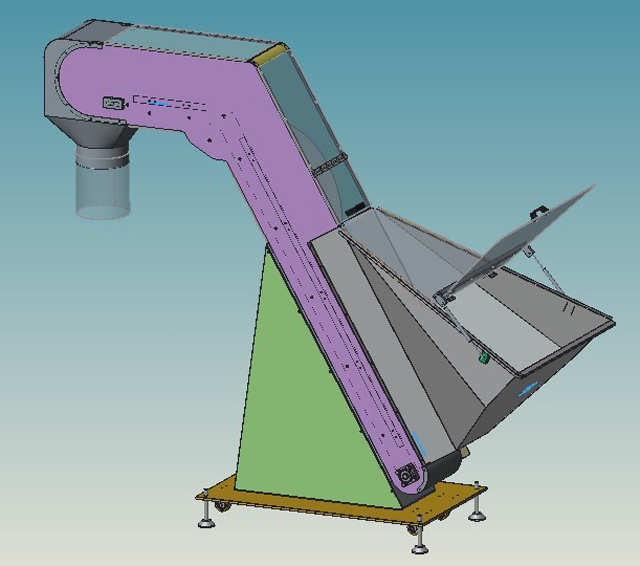

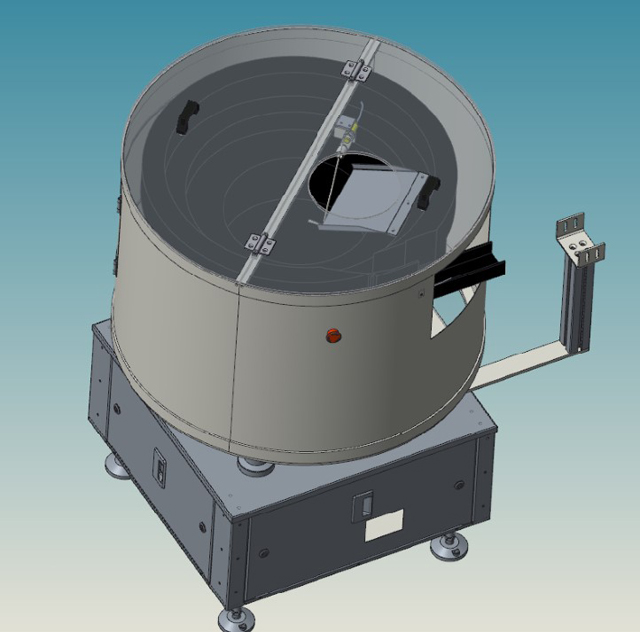

Elevador y posicionador automático de tapas

Se trata de colocar la tapa de pulverización desordenada de forma regular mediante el principio de vibración y la tapa redonda mediante la placa de posicionamiento. La tapa sale del canal de tapa de forma ordenada y la máquina tapadora es sujetada por la placa de distribución.
La velocidad del descodificador se ajusta automáticamente en función del elevador. El elevador está conectado con el descodificador y controla automáticamente la velocidad de envío de la tapa, que coincide con la velocidad de toda la línea.
El descifrador se controla automáticamente mediante la interfaz de la máquina tapadora, sin necesidad de ajuste manual.
Los parámetros se pueden almacenar.
Cambio rápido.
