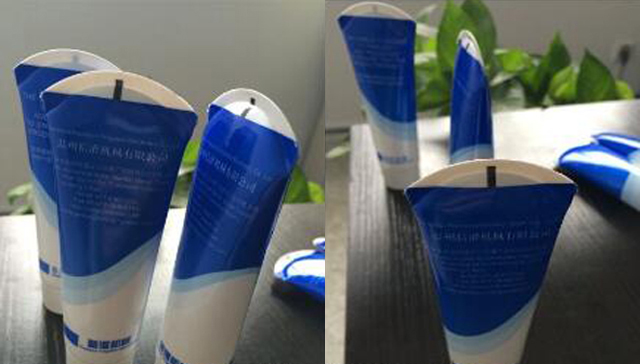

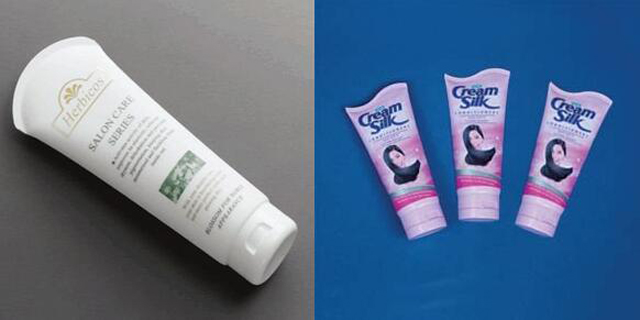

Máquina de llenado y sellado de tubos curvos Selladora especial de extremos de tubos

• Modelo: VK-TFS-009H
• Volumen máximo de la tolva de llenado: 65L; E equipada con controlador de nivel de líquido, con señal de salida de bomba neumática o eléctrica y tolva de calentamiento de doble piso como opción
• Cilindro de llenado: Hay 3 tamaños de cilindro de llenado disponibles: cilindro de llenado de 20 Ø mm para llenar un volumen de 3 a 40 cc; cilindro de llenado de 45 Ø mm para llenar un volumen de 20 a 200 cc; cilindro de llenado de 61 Ø mm para llenar un volumen de 30 a 330 cc

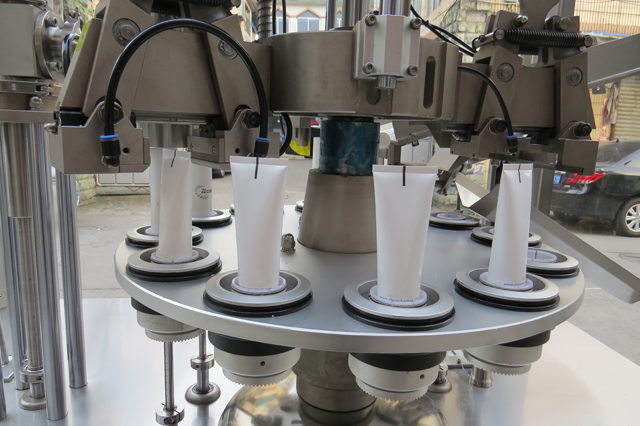

• Estación de trabajo: Estación de trabajo rotativa, 12 estaciones, equipada con controlador de leva; Dispositivo de sellado Dispositivo de sellado de marca STRONG
• Velocidad: 30~70 piezas/min, dependiendo del diámetro del tubo y del volumen de llenado
• Motor de accionamiento principal: motor de velocidad variable de 1 HP; motor para mezclador de velocidad variable de 1/4 HP o motor regulador de velocidad de 90 W (opcional)
• Alimentación: 220V x 1Px 50/60 HZ, transformador interno 220V x 3Px 50/60 HZ
• Presión de suministro de aire: 5~8 Kg/cm2,
• Consumo: 250l/min
• Equipado con filtro de agua para aire comprimido.
• Dimensiones: 2250x 1450x 2200 m/m
• Peso neto/peso bruto: 800/950 kg

Ver video

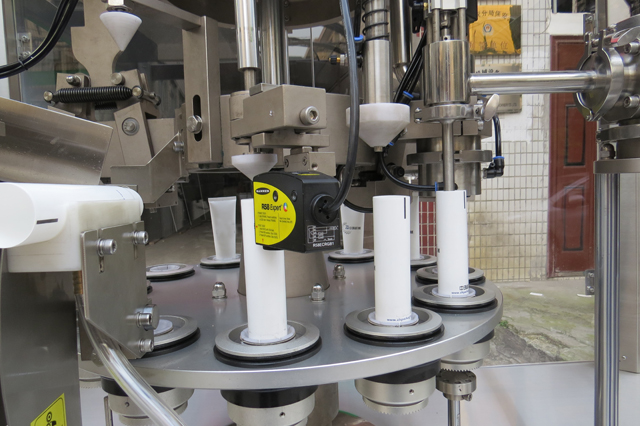

Los procesos de alimentación, llenado, sellado, recorte y tipeo de números de serie de los tubos son automáticos. Los productos finales se expulsarán por el embudo de expulsión. Utilice un calentador de contacto para sellar los tubos rápidamente. Adecuado para tubos de plástico blando, tubos de plástico laminado y tubos laminados de aluminio.

Ventaja de la máquina de llenado y sellado de tubos personalizados, maquinaria de llenado y sellado de tubos curvos

1. Esta máquina está equipada con una interfaz hombre-máquina controlada por programa de computadora con una unidad de pantalla táctil y controles PLC, fácil de ajustar y operar. La interfaz hombre-máquina puede ajustar la velocidad del motor de accionamiento principal, el motor paso a paso y el motor de accionamiento de la mezcladora y la cantidad requerida.

2. Función de protección de seguridad: En caso de que ocurra cualquiera de las siguientes situaciones: temperatura demasiado baja, presión de aire demasiado baja, los tubos a llenar son demasiado altos o demasiado bajos, la puerta de seguridad está abierta, el torque del motor es demasiado alto, volumen de llenado insuficiente dentro de un tubo o la máquina estuchadora conectada está averiada, etc., se enviará una señal de la falla relacionada a la pantalla LED para informar al operador para que la corrija, de modo que se pueda controlar la calidad del sellado y la cantidad de producción. La tolva está equipada con un mezclador automático que ayuda a que el proceso de llenado sea más fluido. Se encuentran disponibles para su selección tolvas de llenado opcionales con función de control de temperatura y nivel de líquido.

3. Los tubos embalados en una caja pueden introducirse automáticamente en los soportes de tubos mediante un dispositivo de alimentación especial. Esta máquina está equipada con un dispositivo de alimentación de tubos de alta velocidad y un dispositivo de limpieza especial que puede controlarse mediante un motor paso a paso con un elemento de fotocélula para localizar la posición precisa de los tubos; y el dispositivo de llenado.

4. Equipada con un dispositivo de seguridad. Si no hay ningún tubo disponible en el soporte de tubos, no se realizará ninguna operación de llenado. Si algún tubo se coloca demasiado alto o demasiado bajo, la máquina se detendrá. Durante la operación de llenado, los tubos se pueden subir y bajar.

5. La máquina está equipada con una carcasa de acero inoxidable para evitar cualquier contaminación debido al descascarillado de cualquier tratamiento de pintura.

6. Equipado con una campana acrílica de seguridad para evitar cualquier peligro de lesiones al personal o contaminación por cualquier cuerpo extraño por razones de higiene.

7. Todas las partes de la máquina que entran en contacto con el material de relleno están hechas de acero inoxidable SUS 316.

8. Equipada con un controlador de levas con 12 estaciones de trabajo. Velocidad rápida, fácil operación y baja tasa de fallas. El cambio de tamaño de tubo de trabajo es fácil sin la necesidad de ninguna herramienta especial. Esta máquina también es adecuada para sellar tubos de diámetro 50 mm.

9. Equipado con un calentador de contacto para un proceso de calentamiento rápido, por lo tanto, bajo costo de producción y fácil mantenimiento. Además, el sellado del relleno no sufrirá daños, como cambios físicos o químicos de color o calidad.

10. Equipado con una boquilla de llenado especialmente diseñada para evitar contaminar el tubo durante el llenado. Una vez finalizado un ciclo de llenado, el dispositivo de soplado de aire soplará el aire para eliminar cualquier resto de relleno, lo que puede evitar problemas de goteo (fugas).

11. Equipado con un dispositivo de corte de tubos adecuado para tubos blandos laminados de plástico y PE. Este dispositivo cortará las partes innecesarias y hará que el producto final tenga una apariencia más perfecta. El patrón de corte se puede diseñar según los requisitos del cliente.

Especificación

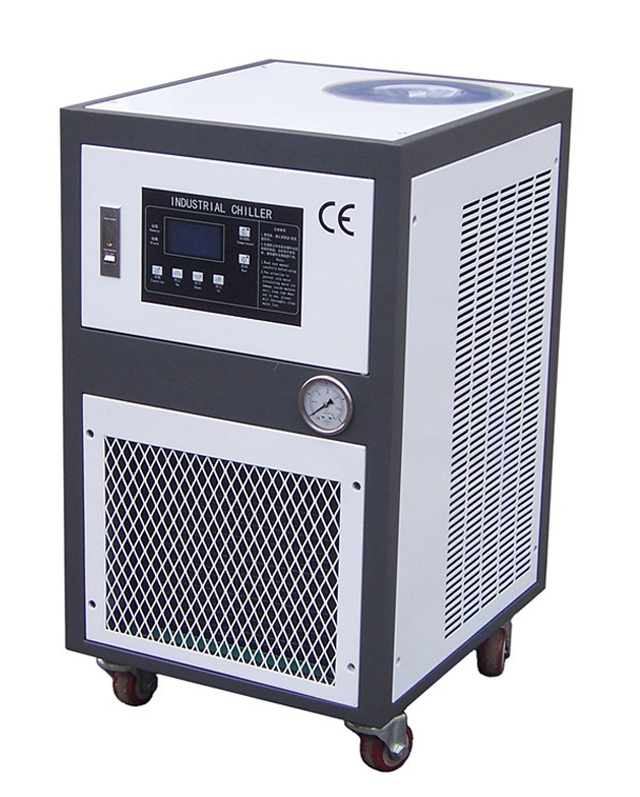

Equipo necesario Enfriador industrial junto con la máquina de llenado y sellado de tubos:

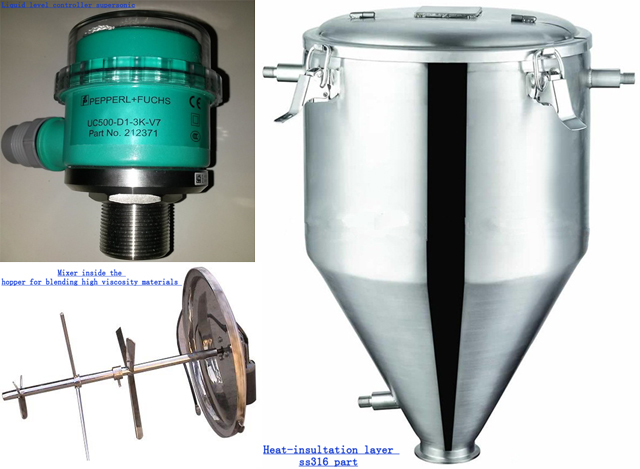

Pieza opcional para equipos de llenado y sellado:

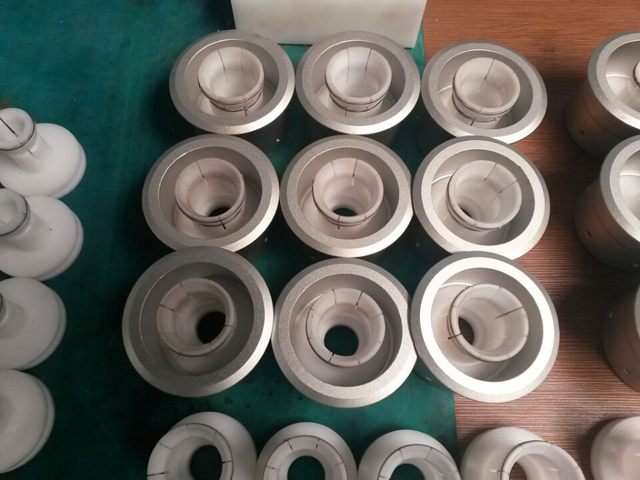

Diferentes tamaños de tubos requieren diferentes discos de tubo:

Requisito del área de trabajo:

Sala de trabajo limpia, a temperatura ambiente de aproximadamente 20 ℃.

Instalación de un tubo de aire de refrigeración para conectar con la entrada del soplador, con el fin de enfriar la temperatura de los tubos sellados.

Solicitud:

Pasta de dientes, pasta médica, cremas de maquillaje, limpiadores faciales, pegamentos, champús, acuarelas, mermeladas, chocolate, pegamentos instantáneos, aditivos alimentarios y productos bioquímicos, etc.

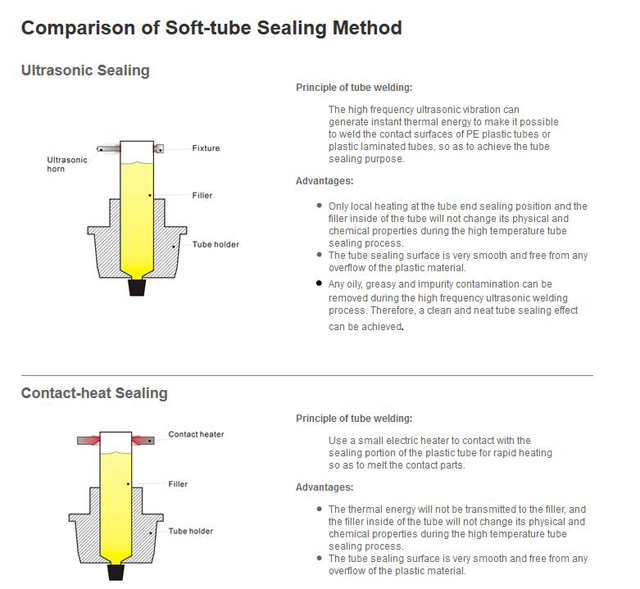

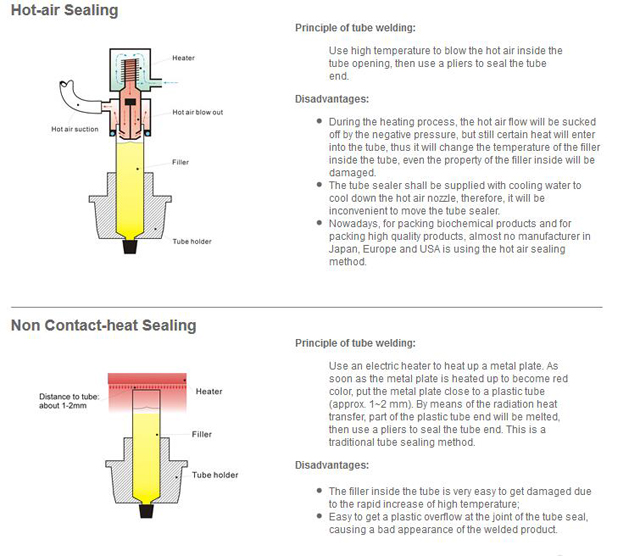

Comparación de diferentes métodos de sellado de tubos, como el sellado por aire caliente ultrasónico
