Línea de llenado neumático automático de frascos de vidrio con aceite de coco de 2 cabezales

La línea completa incluye las máquinas que se indican a continuación:

• Sistema de alimentación de biberones con plato giratorio redondo
• Túnel esterilizador UV
• Llenadora neumática automática de dos cabezales con sistema de sensores
• Maquina tapadora de tarros de vidrio con alimentación manual
• Etiquetadora vertical para botellas redondas

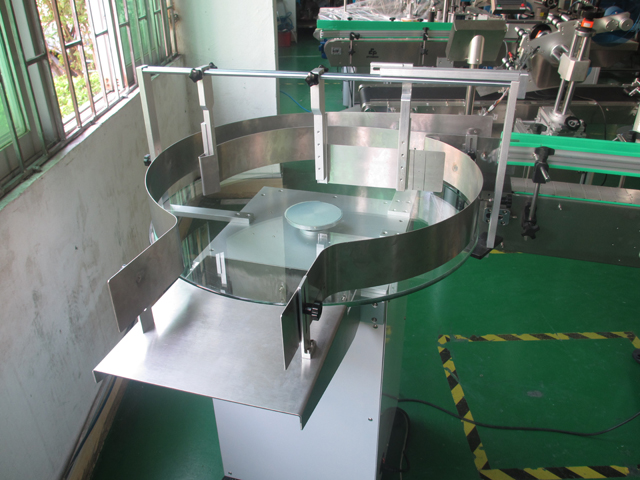

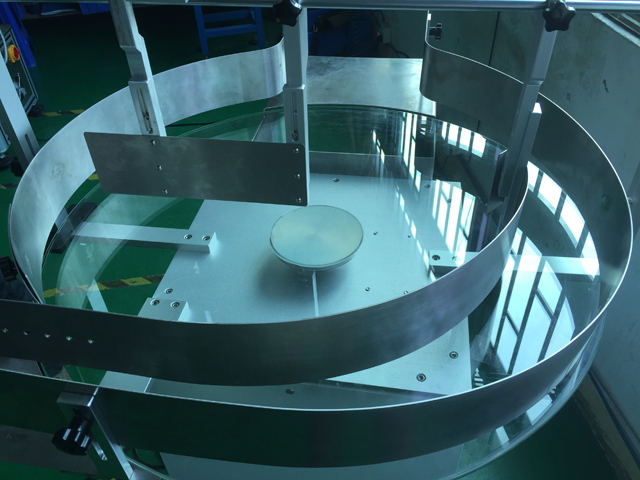

Sistema de alimentación de biberones con plato giratorio redondo

El posicionador es una fuerza motriz con una mesa de control de frecuencia que coloca las botellas en un plato giratorio circular artificial, y al girar el plato giratorio, las botellas se transfieren a la cinta transportadora y continúan hasta la línea de llenado. Fácil de usar, el posicionador de botellas se puede utilizar fácilmente.

Características del desenredador de botellas

• Adecuado para ordenar botellas de poliéster desordenadas.
• Alinea botellas y las descarga mediante transportador de vacío.
• Programa PLC controlado
• Automático.
• Operación de alta velocidad

Parámetros técnicos del posicionador de botellas

• Diámetro: Φ1000mm
• Velocidad: 430-50 botellas/min (con controlador de velocidad, inversor Schneider)
• Alimentación: CA 220 V ± 5 % 50 Hz 120 W
• Material: SUS304
• Motor: Wanxin (marca de Taiwán, reductor sin mantenimiento)
• Controlador de velocidad variable: Taida
• Peso de la máquina: 80 kg
• Diámetro de la botella: Ø20~Ø100 mm

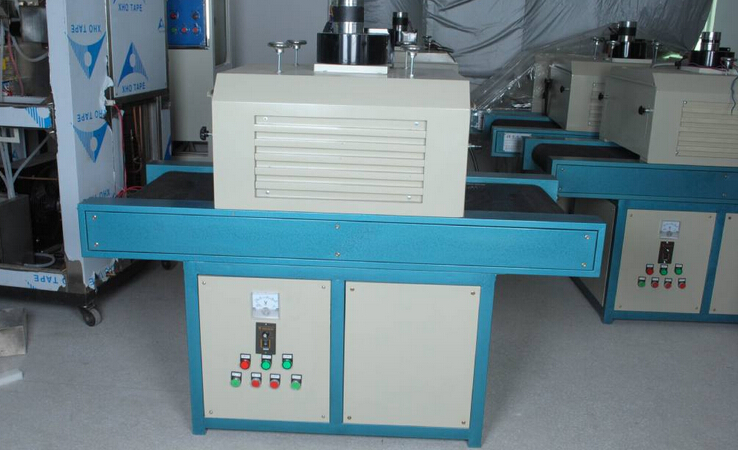

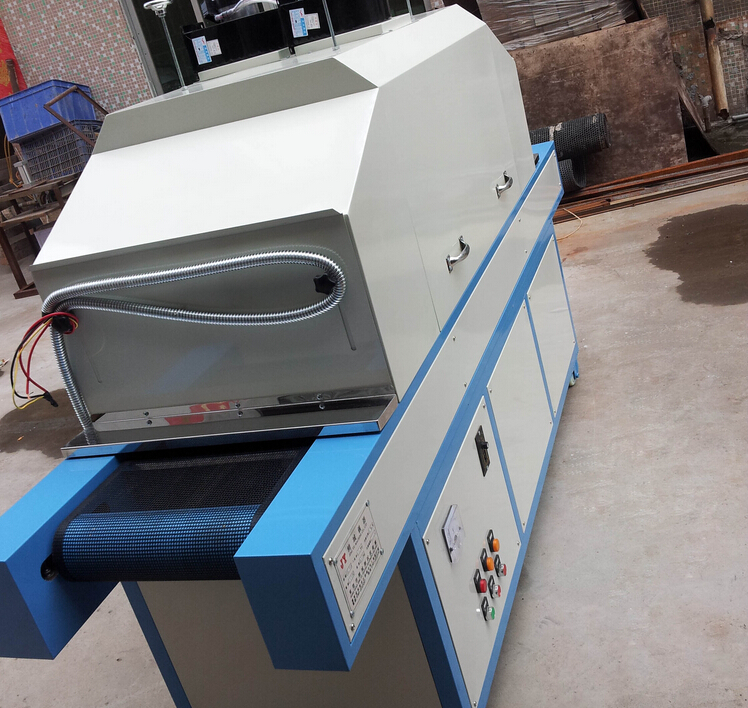

Túnel esterilizador UV

Esta máquina se utiliza principalmente en la industria farmacéutica para esterilizar ampollas, frascos de líquidos orales y frascos viales, frascos de vidrio.

Esta máquina completa todo el procedimiento de alimentación de biberones, precalentamiento, esterilización, enfriamiento y salida de biberones de forma automática.

Utilice el principio de flujo laminar y la tecnología de desinfección de aire caliente de alta velocidad, que puede hacer que el contenedor en el túnel sellado logre el estándar nacional de clase A de limpieza, actualmente es el equipo de secado y esterilización por defectos más popular y mejor, con distribución uniforme del calor y buena despirogenación.

La unidad se puede utilizar como una sola máquina o combinarse en una línea de producción con la máquina lavadora de botellas frontal y la máquina llenadora trasera.

Parámetros del túnel de esterilización ultravioleta

• Altura máxima de la botella: 320 mm
• Ancho máximo del producto: 400 mm
• Diámetro de la botella UV: 12-24 mm
• Velocidad del transportador: 0~10 m/min;
• Potencia de la lámpara UV: 4KW
• Velocidad de secado de productos por UV: 1800~3000 piezas/hora
• Potencia total: 5KW
• Dimensiones de la máquina: L: 1800 mm W: 600 mm H: 1700 mm

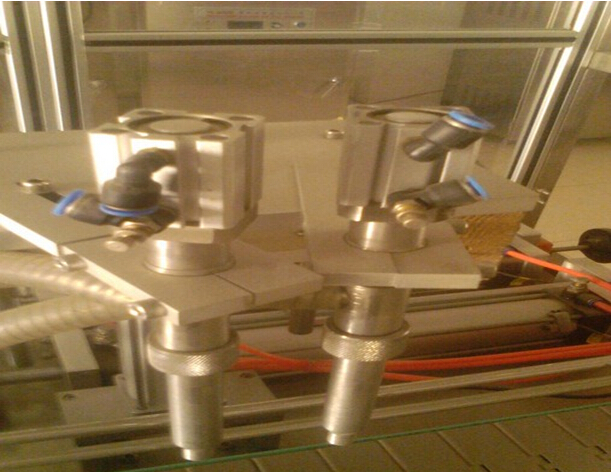

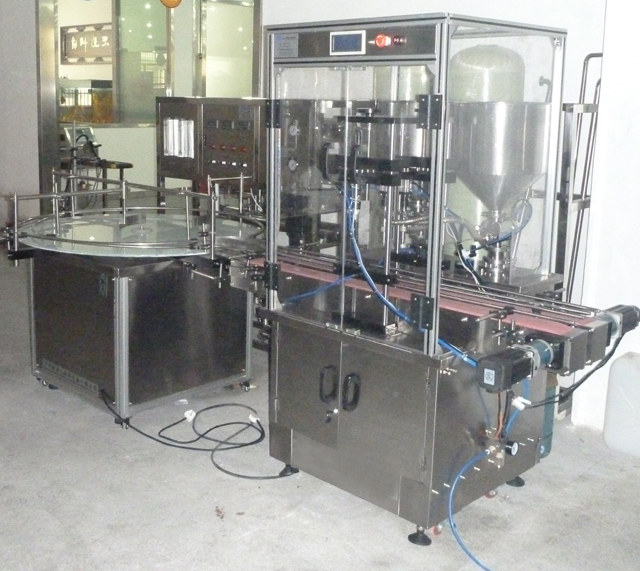

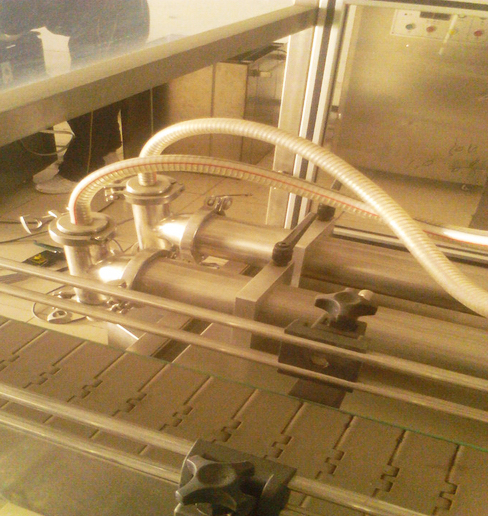

Máquina llenadora neumática automática de dos cabezales con sistema de sensores

La máquina llenadora automática de ungüentos de un solo (doble) cabezal adopta la tecnología de interfaz hombre-máquina del controlador lógico programable (PLC), equipada con un interruptor de seguimiento fotoeléctrico importado de Corea, que es adecuado para llenar productos de ungüentos en las industrias tales como ungüentos, productos de aceite, jarabe, champú, bechamel y jugo de frutas, etc. La boquilla de llenado se insertará automáticamente en la botella para realizar el llenado y luego ascenderá rápidamente, lo que puede reducir las burbujas de aire.

El producto integra funciones eléctricas y neumáticas en una, con un diseño razonable, rendimiento estable, cantidad precisa, superficie de mesa de vidrio, alimentación automática de botellas, funcionamiento constante sin ruido, control de velocidad eléctrico para la velocidad de llenado y el volumen de llenado y mantenimiento y limpieza convenientes.

El nuevo equipo de llenado de tipos es la mejor opción para la realización de la producción automática.

Características de las máquinas llenadoras automáticas

• Aspecto hermoso y novedoso, estructura compacta.
• El recorrido principal de toda la máquina adopta control neumático. El llenado adopta control de pedal con operación y ajuste convenientes y que ahorran trabajo.
• Toda la máquina está equipada con tanque, mesa y polea inferior, etc., con una forma brillante y un funcionamiento cómodo.
• No gotea cuando está detenido.
• Todas las piezas, la carcasa protectora y la placa de la mesa que entran en contacto con los materiales están fabricadas en acero inoxidable SUS316L.
• Se adopta un control neumático con una operación y mantenimiento convenientes. Instalado con un indicador de recorrido con medición precisa y ajuste de velocidad continuo.
• Operación estable y confiable.

Parámetros básicos de la máquina llenadora de 2 cabezales

• Cabezales de llenado: 2 boquillas
• Velocidad de llenado: 10-30 lpm
• Precisión de llenado: ≦±1﹪
• Alimentación: 380 V 50 Hz
• Corriente: 3A
• Potencia: 500W
• Presión de aire: 0,4－0,6 Mpa
• Volumen de llenado: 5-100 ml, 10-280 ml, 20-500 ml, 100-1000 ml, 500-2000 ml, 1000-5000 ml

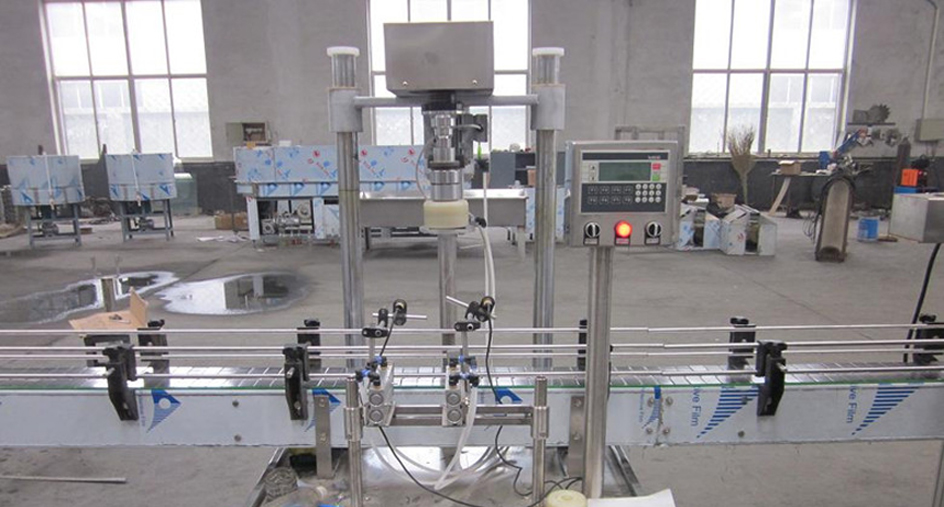

Equipo taponador automático de un solo cabezal

La máquina tapadora está diseñada para lograr los objetivos de producción racionalizados. El procedimiento de tapado adopta un control automatizado, es de fácil operación, tiene una velocidad de producción rápida y un efecto de sellado excelente (materiales para PE, PP, PS, PVE y PET). La posición de tapado es unificada, hermosa y ordenada.

Adecuado para tapar contenedores redondos de la industria farmacéutica, química, alimentaria y otras industrias. La máquina está equipada con funciones de autoprueba: detección de estabilidad de potencia, sobrecorriente, sobretensión, protección de control de sobretemperatura y bloqueo de fase.

Características de la máquina tapadora de botellas de acondicionador para el cabello

• La potencia de esta máquina es ajustable; el estado de funcionamiento se puede visualizar en el panel de control.
• Esta máquina adopta la ubicación del disco en el diseño de la botella para la campaña de liquidación, a través de dos juegos de torsión magnética bufanda giratoria en la orientación de la tapa de la botella.
• Esta máquina es un equipo ideal, que tapa las tapas de botellas en las industrias farmacéutica, de pesticidas, química diaria y alimentaria, etc.
• Nota: también se puede utilizar para enrollar cubiertas de aluminio, cubiertas antirrobo y tapas de rosca.

Parámetros técnicos principales de la máquina tapadora de botellas

• Número de modelo: VK-SCC
• Altura de botella aplicable: 60-380 mm
• Diámetro de cuello de botella aplicable: 16-50 mm
• Voltaje del motor: 220v (personalizado)
• Potencia del motor: 0,37 kW
• Capacidad de producción: 1200-1500 botellas/hora
• Tamaño de la máquina: 600*210*900 mm
• Embalaje: Caja de madera
• Peso de la máquina: 90 kg
• La máquina tapadora se ajustará a su botella y tapa antes del envío.

Configuración de máquina tapadora automática de un solo cabezal:

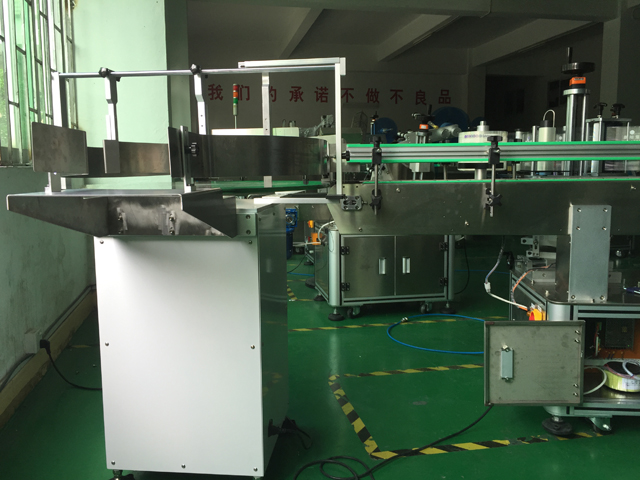

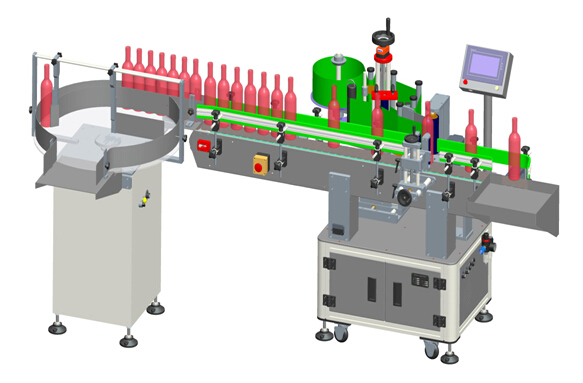

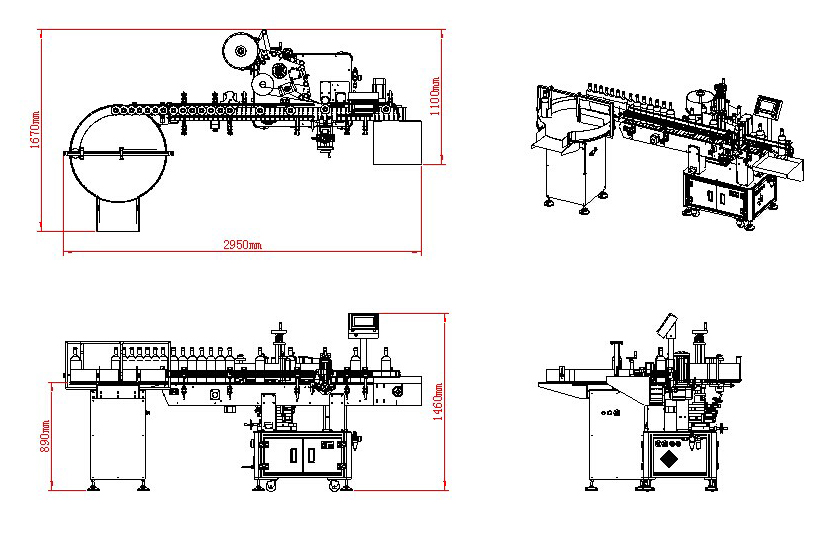

Etiquetadora vertical para botellas redondas

Las semanas completas que se pueden usar para varios productos en forma de cilindro | media semana, solo la marca doble posterior pega una marca, como pegar latas de alimentos, botellas circulares de cosméticos y botellas de medicamentos, etc. marca; Tome una docena de máquinas de código como el otro matiz, puede llevar a cabo la tarea de pegar una marca para imprimir para producir información como el número de lote, etc. al mismo tiempo.

Ámbito de aplicación:

Aplicar etiqueta: La etiqueta de goma no seca no hace una película de goma, la electrónica se encarga del código, el código de forma espera;

Aplicar un producto: El producto que solicita pegar para fijar la etiqueta o película en los fideos de circunferencia, superficie cónica;

Profesión aplicada: Se aplica ampliamente a una profesión de alimentos, medicina, cosméticos y día a día, electrónica, hardware, plásticos, etc.;

Se aplica un ejemplo sólido: la botella circular de PET deja una marca, la botella de plástico deja una marca, la lata de alimento, etc.

Parámetros básicos de la máquina etiquetadora automática con sistema de alimentación de botellas

• Precisión de la marca del palo: ±1 mm; (no contiene un producto, margen de error de etiqueta)
• Velocidad de marcado: 20 a 60 minutos (según el tamaño de la etiqueta del producto)
• Aplicar tamaño del producto: ￠ 30 ≤ diámetro del producto ≤￠ 100 mm;
• Aplicar tamaño de etiqueta: 15 ≤ ancho ≤ 110 mm, largo ≥ 20 mm;
• Tamaño total de la máquina: 1800 × 900 × 1300 mmses; (largo × ancho × alto)
• Aplicar la potencia: 220 Vs 50|60 Hzs;
• Presión de aire: 0,2 ~ 0,5 Mpas;
• Peso total de la máquina: 2950 kg.

Datos básicos de las tablas de alimentación como se muestra a continuación:

• Especificaciones aplicables: 20-1000 ml
• Diámetro de la botella: φ 10-phi 80 mm
• Altura de la botella: 85-300 mm
• Capacidad de producción: 0-100 BPM (velocidad ajustable)
• Voltaje: 220v50hz
• Potencia: 0,5 kw
• Peso: 70 KG
• Tamaño de la forma: 1100 * 1000 * 1300 mm

Proceso de trabajo de la A a la Z para máquinas de etiquetado

Colocar la botella de vino → La botella se saca de la caja → La botella se examina → El cilindro de aire se coloca → Pegar una marca y volver a marcar → La etiqueta se examina → El cilindro de aire se reinicia → El producto sale → Circula con este

• La botella entra en la cinta transportadora desde el lado izquierdo;
• La organización de la botella de un centavo reduce la velocidad de transporte de la pieza de trabajo a baja velocidad y permite que la pieza de trabajo retroceda una distancia, para asegurar el tiempo de pegado de la marca de seguimiento;
• La pieza de trabajo ingresa al área de examen y examina una pieza de trabajo y se estira para suprimir una pieza de trabajo mientras coloca el cilindro para posponer;
• Después de posicionar una pieza de trabajo, tiempo después de la promulgación, conducir ingeniería eléctrica para girar para enviar etiqueta, girar para responder una marca al mismo tiempo;
• Después de pegar bien la etiqueta, coloque el cilindro de aire para enviar de regreso, la pieza de trabajo sale para pegarla en la posición marcada con la cinta transportadora;
• El extremo superior divide una botella de organización para poner una botella, de acuerdo a circular hacia arriba para pegar una marca en una fila.

Producto final en forma de muestras
