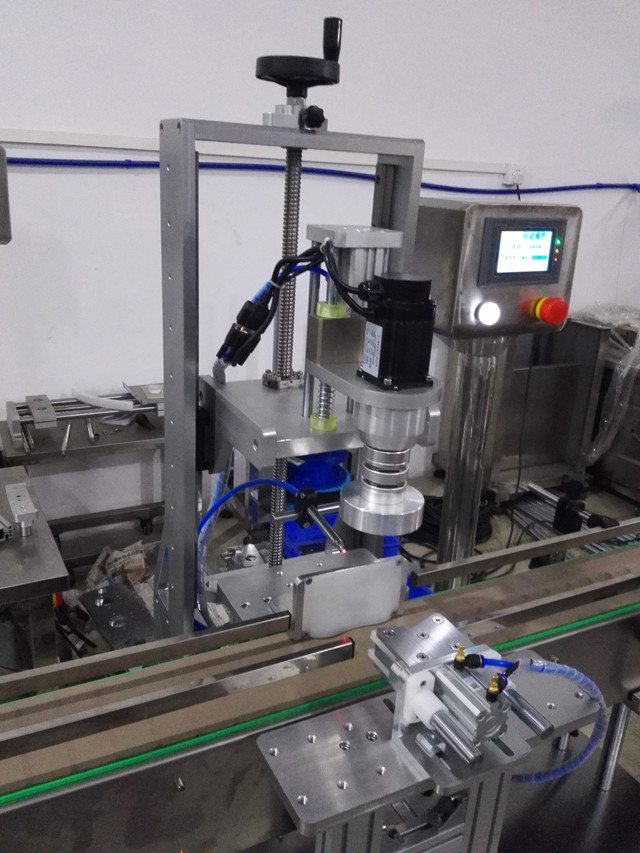

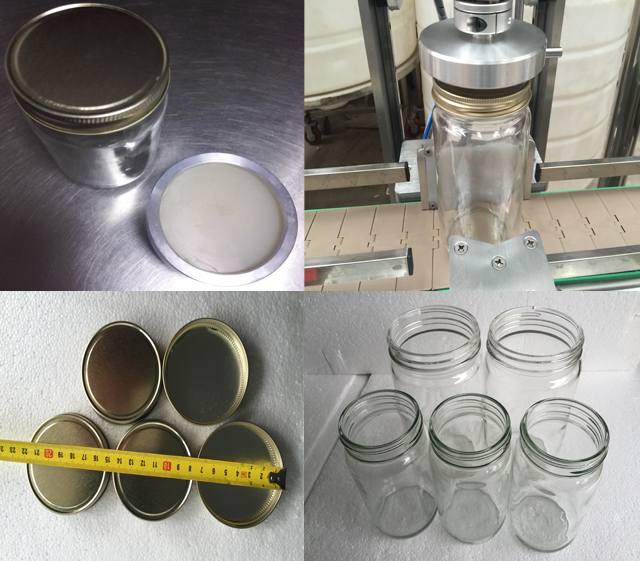

Máquina taponadora de botellas con cabezal único y servomotor lineal automático

N.º de modelo: VK-SCC
Altura de botella aplicable: 60-380 mm
Diámetro de cuello de botella aplicable: 16-50 mm
Voltaje del motor: 220v (personalizado)
Potencia del motor: 0,37 kW
Capacidad de producción: 1200-1500 botellas/hora
Tamaño de la máquina: 600*210*900 mm
Embalaje: Caja de madera
Peso de la máquina: 140 kg

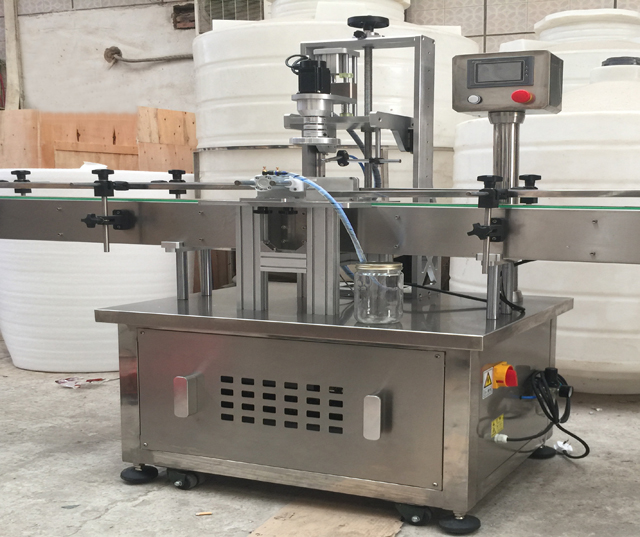

Descripción general de la máquina tapadora de un solo cabezal

Adopta material de acero inoxidable, la máquina es resistente a la corrosión y fácil de limpiar. Con un diseño de estructura compacta, ocupa poco espacio en el piso. Además, con alta eficiencia y confiabilidad, es una máquina con alta automatización que requiere solo un personal operativo. Es un equipo de llenado y tapado automático que combina mecanismo, electricidad y neumática en uno.

Parámetros técnicos

N.º de modelo: VK-SCC
Altura de botella aplicable: 60-380 mm
Diámetro de cuello de botella aplicable: 16-50 mm
Voltaje del motor: 220v (personalizado)
Potencia del motor: 0,37 kW
Capacidad de producción: 1200-1500 botellas/hora
Tamaño de la máquina: 600*210*900 mm
Embalaje: Caja de madera
Peso de la máquina: 140 kg

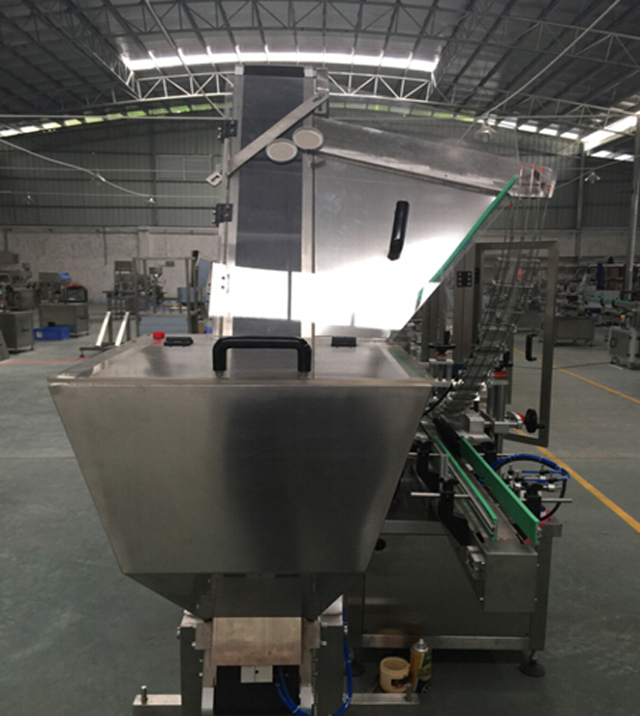

(Nota: La máquina es alimentada manualmente por el trabajador para colocar las tapas en los frascos; es opcional elegir el sistema de alimentación automática de tapas cuyas imágenes se muestran a continuación)

Instalación de equipos

La máquina no requiere tornillos de anclaje pre-enterrados. Después de desembalarla, coloque toda la máquina sobre un piso sólido y plano y luego ajuste la altura de los tornillos de las patas de la máquina.

Utilice un calibre de nivel para corregir cualquier inclinación y asegurarse de que cada pata tenga una carga uniforme. Una vez que haya terminado con los ajustes, conecte y fije bien la manguera de entrada de agua, la manguera de descarga de desechos, la fuente de alimentación y la fuente de aire.

Uso y funcionamiento (funciones del panel)

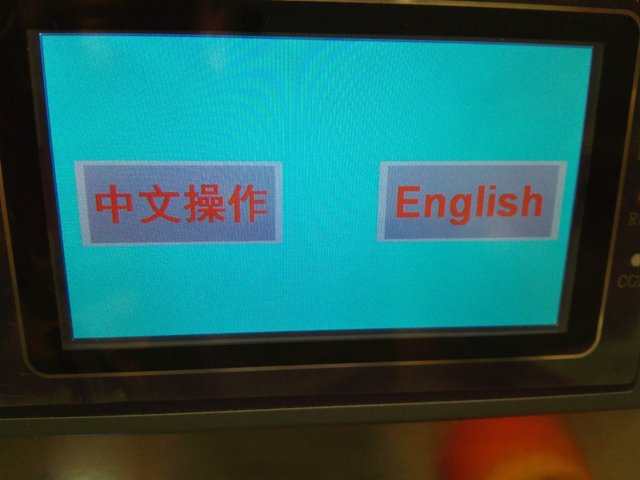

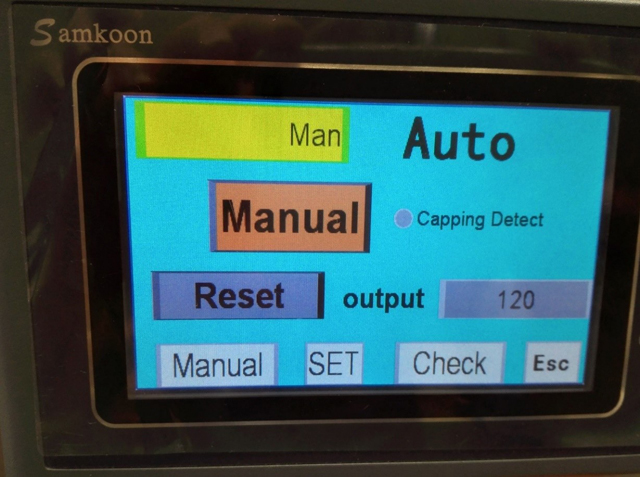

1. Encienda el interruptor de alimentación principal y el interruptor ubicado a la derecha de la carcasa del equipo. Luego, la interfaz hombre-computadora mostrará la pantalla de inicio como se muestra a continuación:

2. Haga clic en uno de los íconos y la pantalla cambiará a la siguiente:

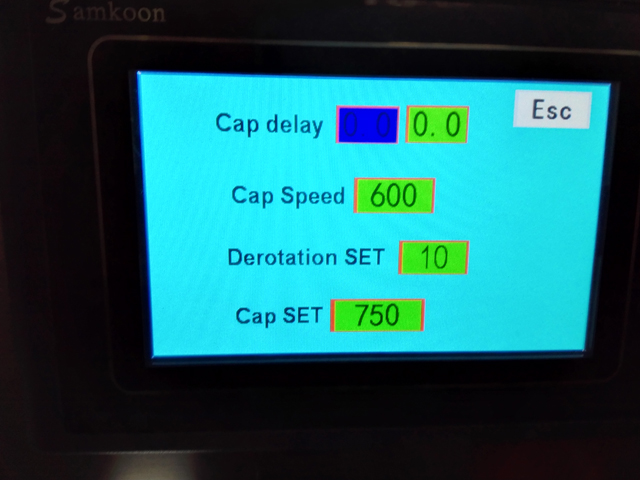

3.0 Haga clic en CONFIGURAR para ingresar a la siguiente pantalla:

3.1 El retardo de tapado significa que cuando se detecta una botella, el retardo comienza hasta el siguiente movimiento. Esto agrega comodidad al ajuste de botellas de diferentes tamaños.

3.2 La velocidad de tapado es la velocidad de rotación del motor de tapado. La configuración de tapado muestra el valor del pulso que muestra el tiempo de tapado y la posición de tapado. El flujo de trabajo del tapado va desde tapado de botellas hasta la reanudación del tapado de botellas. Cuando el retardo de tapado está en 0, significa que no se ha establecido ningún retardo.

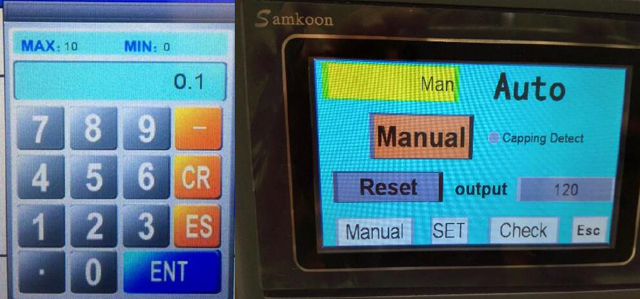

4.0 Haga clic en el cuadro de dígito correspondiente a la derecha de los parámetros y aparecerán las pantallas de ajuste de parámetros a continuación, donde CR es para borrar, ES para existente y Enter para confirmar. Al hacer clic en Manual, el modo cambiará al modo automático y la máquina funcionará automáticamente.

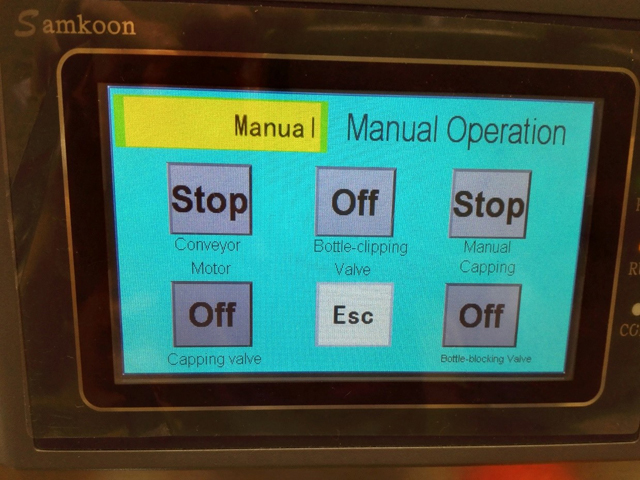

5.0 Regrese a la pantalla de menú y haga clic en Manual en la parte inferior de la pantalla para ingresar a la pantalla siguiente. Si se requieren operaciones manuales independientes, haga clic en los interruptores correspondientes para continuar.

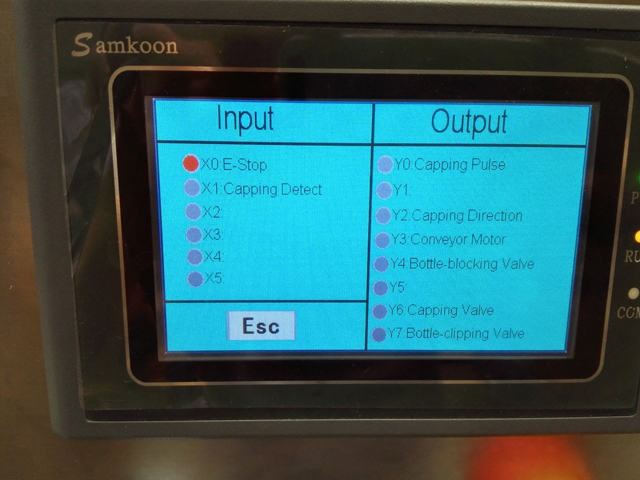

6.0 Regrese a la pantalla del menú y haga clic en Verificar para ingresar a la pantalla siguiente. Cuando el indicador está encendido, muestra que la entrada correspondiente en el PLC tiene entrada de señal. Vea la pantalla siguiente:

Flujo de trabajo

Antes de poner en marcha la máquina	La pantalla táctil muestra la pantalla de inicio
Seleccione idioma	La pantalla cambia a la pantalla del menú.
Haga clic en Manual en la parte inferior de la pantalla.	La pantalla cambia al modo de operación manual	Durante la ejecución manual, haga clic en el número correspondiente en el teclado durante la puesta en servicio
Haga clic en Automático	La pantalla cambia al modo automático	Haga clic en inicio automático y se iniciarán todos los procedimientos.
Haga clic en parada de emergencia	Bajo parada de emergencia	Presione el botón de parada de emergencia si ocurre alguna anomalía durante la producción y vuelva a presionarlo cuando se resuelvan las anomalías.

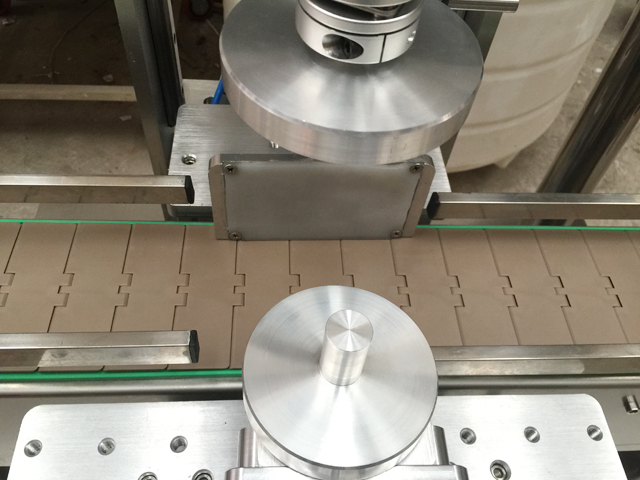

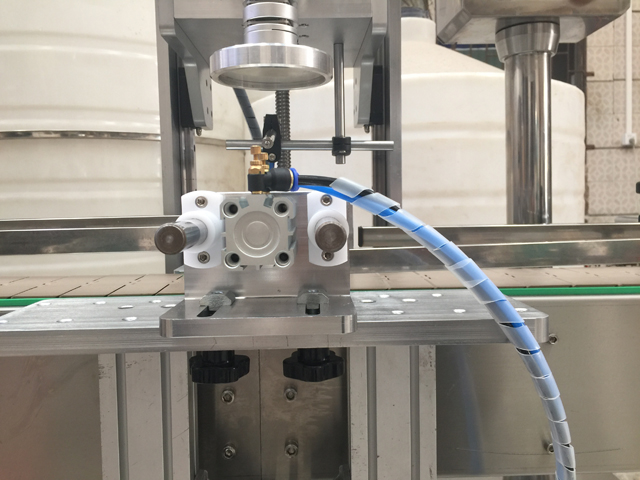

Puesta en servicio de la sujeción de botellas	Hay tornillos para fijar el cilindro de sujeción de botellas en los dos lados del transportador. Cuando se aflojan la tuerca hexagonal M8 y la perilla de agarre en forma de estrella, se puede mover hacia adelante y hacia atrás para fijar la botella en el agarre del dispositivo de sujeción de botellas.	La sujeción de la botella no debe ser ni demasiado apretada ni demasiado floja, sino adecuada.

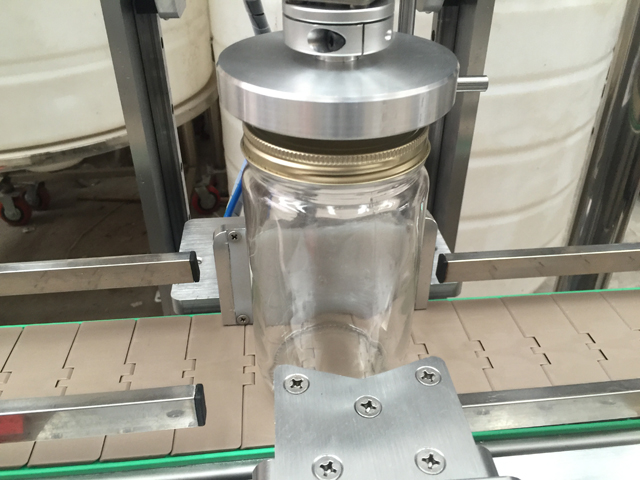

Puesta en servicio de tapado	Afloje la perilla de agarre en forma de estrella y gire el vástago manual en la parte posterior de la máquina para	Durante el tapado, el contacto entre el cabezal de tapado y la tapa de la botella no debe ser ni demasiado alto ni demasiado bajo.

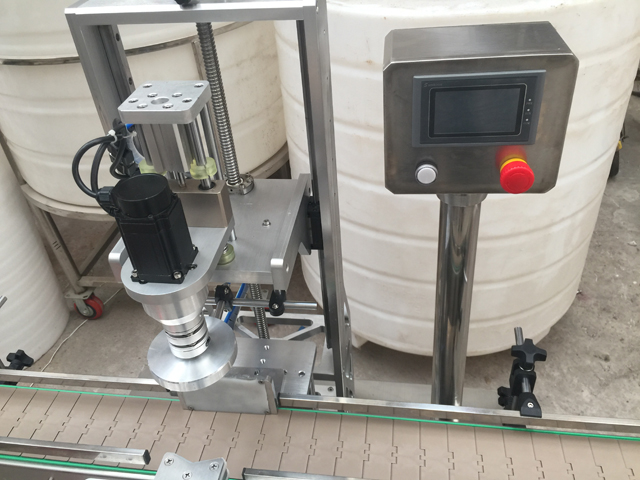

Ilustraciones de la entrada y salida del PLC

Detección de tapado X1: cuando se detecta una botella, el indicador X1 se enciende. Luego comienza el retraso y, una vez que finaliza, se inicia el corte y tapado de la botella.

Parada de emergencia X0: en situaciones normales, el indicador X0 estará apagado. Cuando se presione, la máquina se detendrá y todos los movimientos volverán a su estado original.

Pulso de tapado Y0: cuando el indicador Y0 está encendido, muestra que hay pulso en funcionamiento.

Dirección de tapado Y2: cuando el indicador Y2 está encendido, muestra que la dirección de tapado está en funcionamiento.

Motor transportador Y3: cuando el indicador Y3 está encendido, el transportador funciona.

Válvula de bloqueo de botellas Y4: cuando el indicador Y4 está encendido, muestra que el cilindro de bloqueo de botellas está funcionando.

Válvula de tapado Y6: cuando el indicador Y6 está encendido, muestra que la válvula de tapado está funcionando.

Válvula de clipado de botellas Y7: cuando el indicador Y7 está encendido, muestra que el cilindro de clipado de botellas está funcionando.

Fallas comunes y solución de problemas

NO	Defectos	Posibles causas	Soluciones
1	Indicador de encendido Indicador de encendido apagado o encendido pero máquina sin movimientos	No hay suministro de energía o problema de pérdida de fase	Verifique si hay algún problema con la fuente de alimentación entrante y la fuente de alimentación en el gabinete.
2	El cilindro no se mueve o se mueve anormalmente	Si hay suministro de aire	Abra el suministro de aire
		No hay voltaje con la válvula solenoide	Compruebe el estado del circuito comprobando primero si hay suministro de energía con la estación de trabajo correspondiente en el gabinete. Si es así, verifique el circuito externo.
		Válvula de mariposa con ajustes inadecuados	Ajuste la posición del valor del acelerador para que cuando gira en el sentido de las agujas del reloj, el cilindro se acelere; cuando gira en el sentido contrario a las agujas del reloj, la velocidad del cilindro disminuya.
		Si los parámetros de ajuste de tiempo son apropiados o 0.	Restablecer la configuración de la hora
3	La tapa no está bien apretada	El cierre de la botella no está bien apretado o gira o el tiempo de tapado es demasiado corto	Ajuste el dispositivo de sujeción de la botella o aumente el tiempo de tapado.
