Máquina automática de llenado lineal de botellas de vidrio con espuma líquida por desbordamiento

Modelo: VK-OF
Número de boquillas de llenado: 6-16 cabezales
Rango de presión de aire: 0,4 ~ 0,6 MPa
Alimentación: 220 V ± 5 % 50/60 Hz
Consumo de energía: 0,6 kW-2,8 kW
Ruido de una sola máquina: ≤50dB
Peso neto: 200-600 kg
Dimensiones generales (mm): L*An*Al=1600×1000×1800 mm

Máquina automática de llenado por desbordamiento para llenado de líquidos jabonosos, botellas de vidrio, maquinaria de llenado con medición de nivel de líquido

La máquina llenadora automática de desbordamiento se utiliza normalmente en aplicaciones de envasado de consumo donde se requiere un nivel de llenado visual (cosmético) constante.

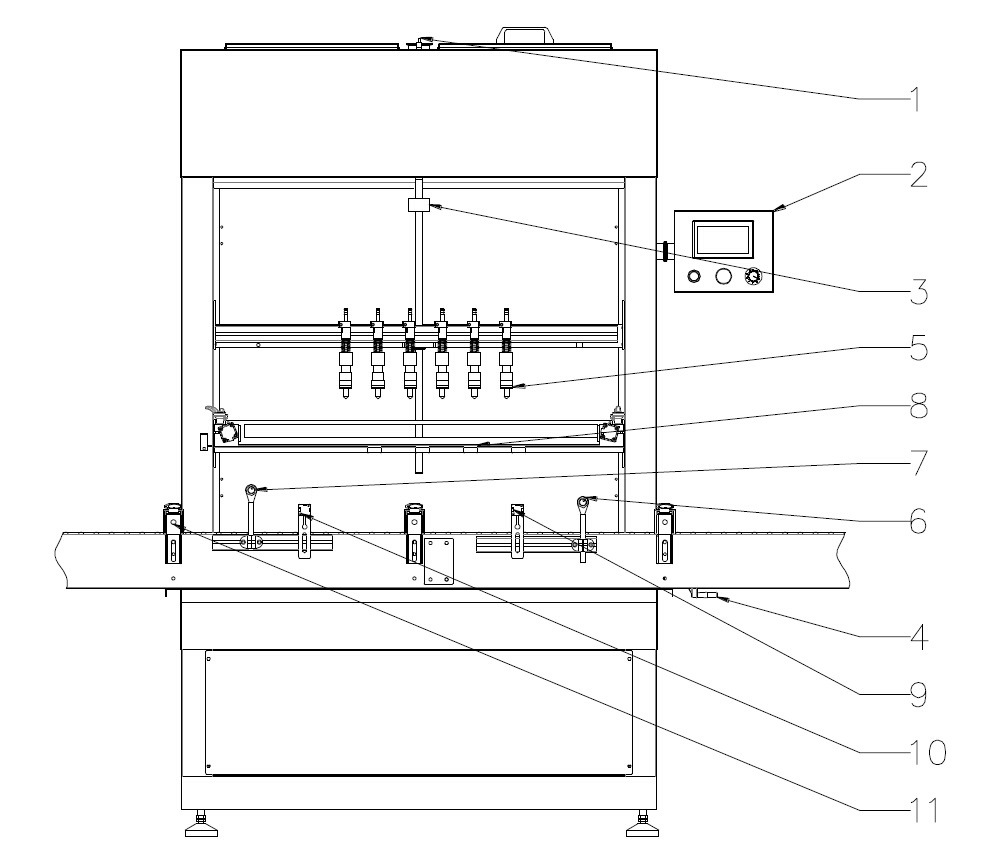

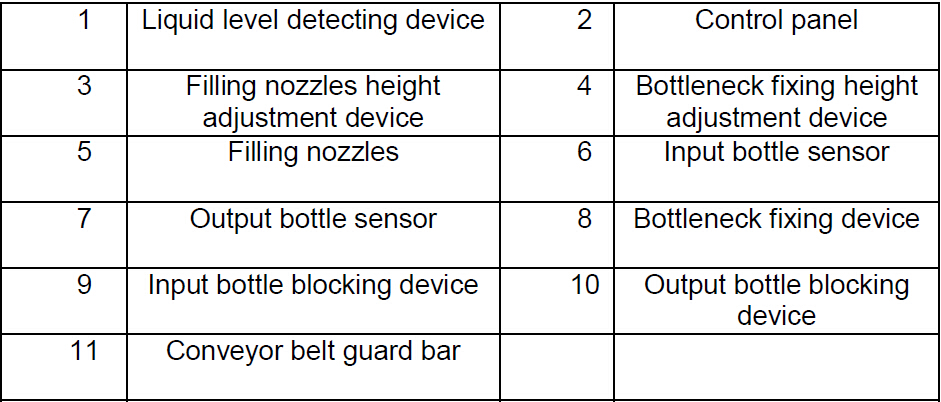

Dibujo de equipo de llenado de líquido por desbordamiento (ejemplos con equipo de llenado por desbordamiento de 6 cabezales)

El producto líquido que se desea llenar se almacena en un depósito de acero inoxidable y luego se bombea a un colector para distribuir el producto en cada una de las boquillas de llenado. Una vez que el producto alcanza el nivel de llenado cosmético deseado en cada botella, el exceso de producto o espuma se desborda hacia el depósito. Las ventajas de la llenadora por desbordamiento incluyen niveles de llenado uniformes, control de velocidad de bomba de presión variable (para reducir la espuma) y facilidad de operación.

Esta llenadora está fabricada con un marco de tubo soldado con TIG de acero inoxidable 304 de alta calidad y resistente y está disponible con 1 a 16 cabezales de llenado. También viene de serie con controles PLC y HMI de pantalla táctil a color, un depósito de acero inoxidable y compuertas de indexación neumáticas, además de muchas otras características. Hay opciones disponibles para una versatilidad aún mayor.

Las máquinas de llenado automático por desbordamiento se utilizan comúnmente para llenar bebidas y otros productos finos, especialmente cuando la espuma o la falta de consistencia de la botella pueden ser un problema. La máquina de llenado automático por desbordamiento VKPAK se puede construir para adaptarse a entornos sanitarios, peligrosos, inflamables y corrosivos.

Tecnicos

Modelo: VK-OF
Número de boquillas de llenado: 6-16 cabezales
Rango de presión de aire: 0,4 ~ 0,6 MPa
Alimentación: 220 V ± 5 % 50/60 Hz
Consumo de energía: 0,6 kW-2,8 kW
Ruido de una sola máquina: ≤50dB
Peso neto: 200-600 kg
Dimensiones generales (mm): L*An*Al=1600×1000×1800 mm

Característica:

Interfaz hombre-máquina en inglés, pantalla de contacto inteligente, diseño humano, fácil operación.
Boquillas especiales de llenado por desbordamiento, nivel de llenado de precisión.
Controlador lógico programable (PLC),
Es fácil cambiar el tamaño o modificar parámetros.
Los elementos neumáticos son todos importados, estabilidad y confiabilidad.
Detección fotoeléctrica y control de enlace neumático, protección automática por falta de botella.
Diseño de posicionamiento cercano, fácil manejo, adecuado para empacar botellas de todos los tamaños.
Toda la máquina está diseñada de acuerdo con los requisitos de GMP.

Opciones:

Se pueden equipar boquillas de llenado según el rendimiento.
La configuración anticorrosiva está disponible para productos con alto contenido de ácido o álcali.

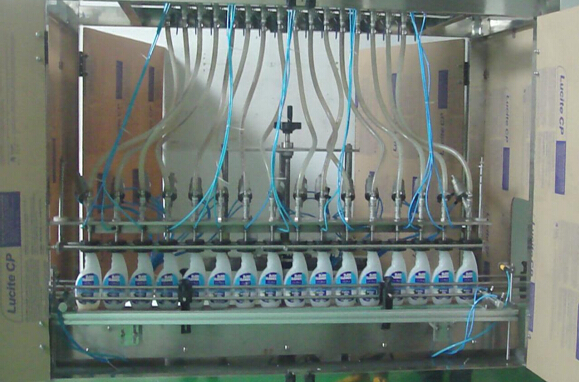

Máquinas de llenado por desbordamiento de 16 cabezales para el proceso de llenado de jabón líquido

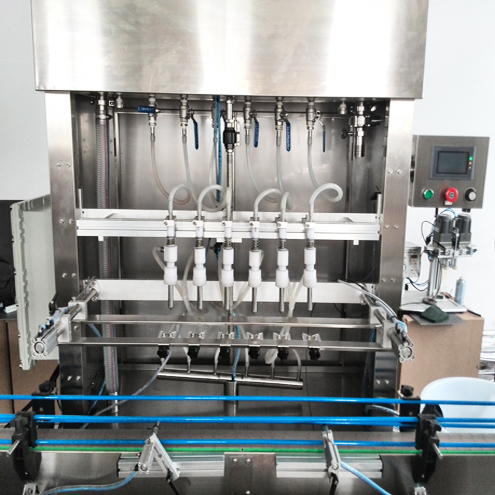

Más imágenes de máquinas llenadoras de desbordamiento (tomando 6 cabezales como ejemplo)

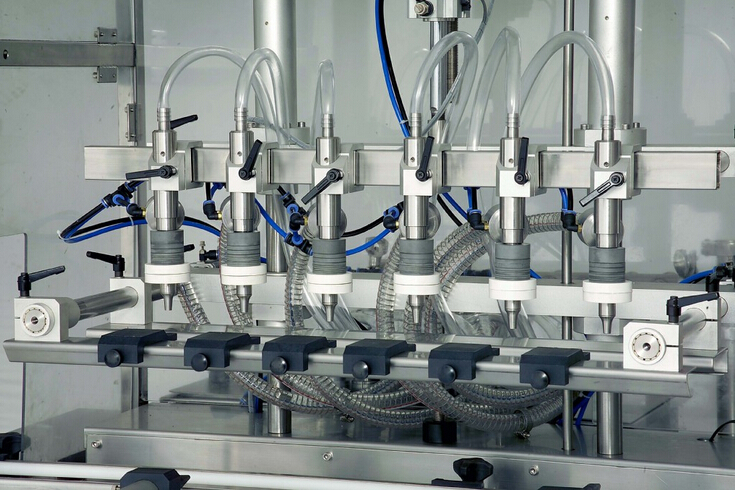

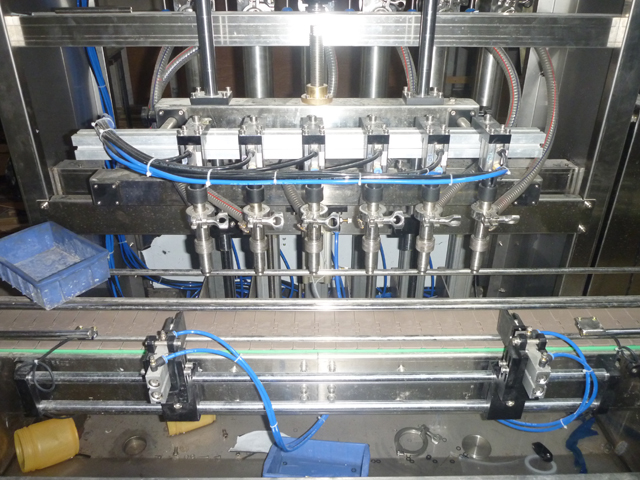

Toma cercana del desbordamiento de la máquina llenadora

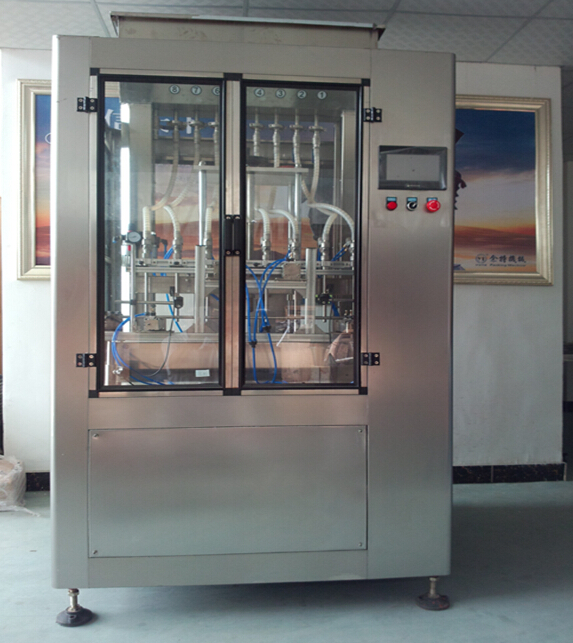

Con cámara protectora para maquinaria de llenado por desbordamiento

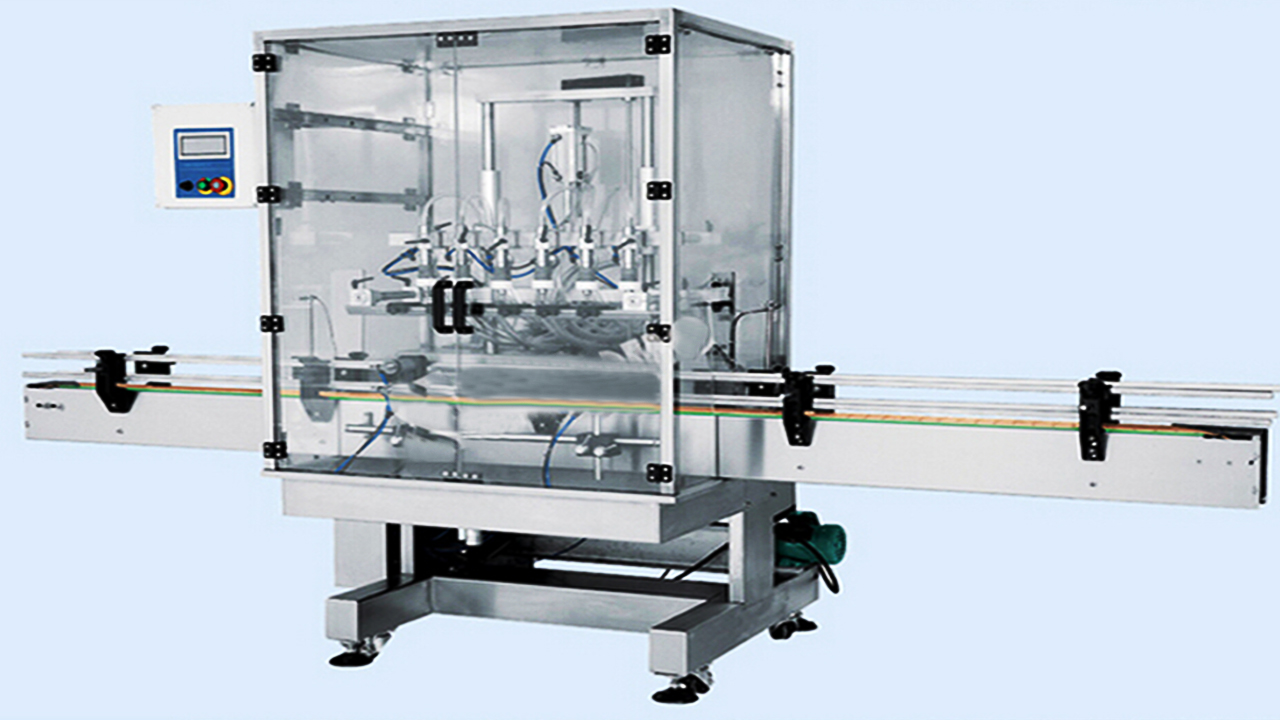

Llenadora automática de sobrepresión con cámara añadida y cinta transportadora

Procedimiento de configuración de la máquina llenadora automática:

Ajuste de la barra de protección de la cinta transportadora

Coloque las botellas debajo de las boquillas de llenado (5), ajuste el ancho de la barra de protección de la cinta transportadora (11), haga que el cuello de la botella y la boquilla de llenado estén en el mismo plano.

Ajuste de las boquillas de llenado

Según el tamaño de las botellas, ajuste la distancia entre cada boquilla de llenado (5), intente que las boquillas de llenado (5) estén cerca del centro de la máquina.

Ajuste de la altura del dispositivo de fijación del cuello de botella

De acuerdo con la altura del cuello de botella, ajuste la rueda manual del dispositivo de fijación del cuello de botella (4), haga que la placa de fijación del cuello de botella fije el lugar correcto del cuello de botella.

Ajuste del cilindro del dispositivo de bloqueo de la botella de salida

Afloje el tornillo de cinco estrellas del dispositivo de bloqueo de salida de la botella (10), haga clic en el botón del cilindro de salida de la botella desde la pantalla táctil y mantenga el cilindro estirado hacia afuera, haga el bloqueo y pegue el contacto con la botella.

Ajuste del sensor de salida de la botella

Afloje los tornillos del sensor de la botella de salida (7), coloque el sensor 5 cm por delante de la varilla de bloqueo del cilindro de la botella de salida (la dirección hacia adelante de la cinta transportadora)

Ajuste del sensor de entrada de la botella

Ponga en marcha la cinta transportadora, mantenga el cilindro estirado, coloque más de dos botellas en la cinta transportadora, afloje los tornillos del sensor de entrada de la botella (6) y colóquelo cerca del segundo cuello de botella, asegúrese de que pueda detectar la segunda botella. Nota: no coloque el sensor de entrada de la botella (6) debajo de la boquilla de llenado.

Ajuste del cilindro del dispositivo de bloqueo de la botella de entrada

Afloje el tornillo de cinco estrellas del dispositivo de bloqueo de la botella de entrada (9), busque un espacio entre la segunda botella y la tercera botella y coloque la varilla de bloqueo en este espacio. Haga clic en el botón del cilindro en la botella desde la pantalla táctil y mantenga el cilindro estirado, haga que la varilla de bloqueo entre en contacto con la tercera botella. Nota: la velocidad de estiramiento del cilindro no debe ser demasiado rápida.

Ajuste del cilindro del dispositivo de fijación del cuello de botella

Afloje el tornillo del dispositivo de fijación del cuello de la botella (8), deje que la placa de fijación se acerque al cuello de la botella y bloquéela, ajuste la horquilla de fijación de la botella y colóquela al mismo nivel horizontal que el cuello de la botella, fije la horquilla de fijación de la botella, afloje los dos tornillos de ambos lados. Haga clic en el botón del cilindro de posicionamiento de la botella desde la pantalla táctil y mantenga el cilindro estirado, deje que la horquilla de fijación de la botella entre en contacto con el cuello de la botella, atornille los tornillos de retención.

Ajuste la altura de las boquillas de llenado

Haga clic en el botón del cilindro que se introduce en la botella, el cilindro que se saca de la botella y el cilindro que se coloca en la posición de la botella desde la pantalla táctil. Ajuste la rueda manual del dispositivo de ajuste de altura de las boquillas de llenado (3) y deje que la parte inferior de las boquillas de llenado esté 2-3 cm por encima del cuello de la botella. A continuación, haga clic en el botón del cilindro elevador desde la pantalla táctil y compruebe si las boquillas de llenado pueden subir y bajar sin problemas. Siga los pasos anteriores para depurar y refinar sus movimientos observados repetidamente para lograr una acción suave.

Ajustar el volumen de llenado

Según la capacidad de etiquetado del producto, ingrese la configuración de tiempo adecuada en el tiempo de llenado en la pantalla táctil.

Productos de llenado final después del llenado de muestras

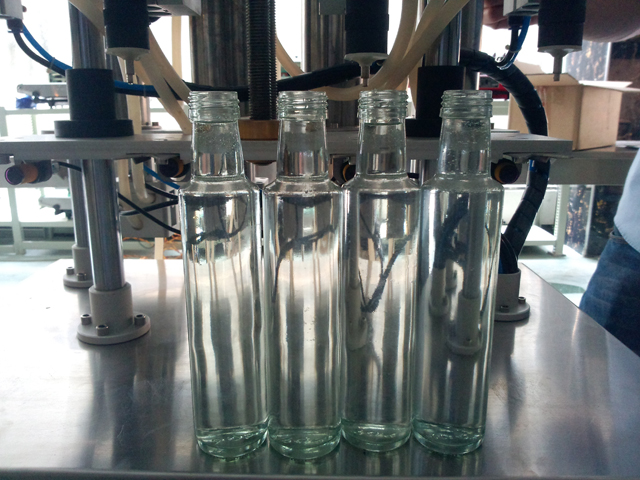

Frascos de perfume

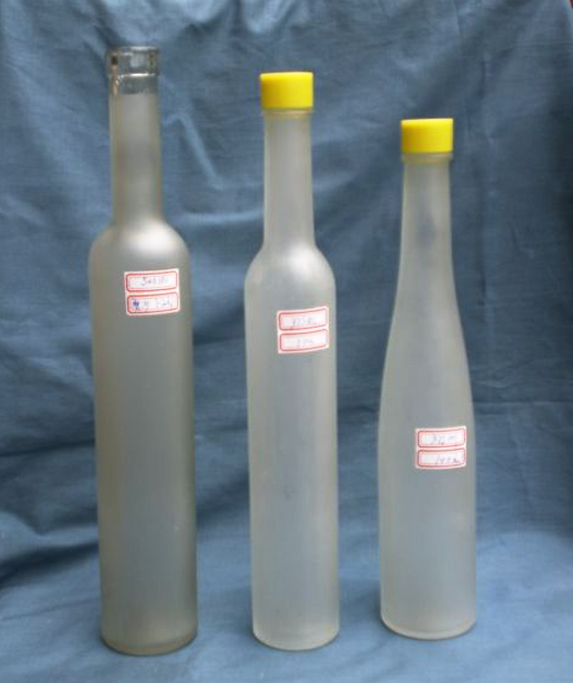

Botellas de vino

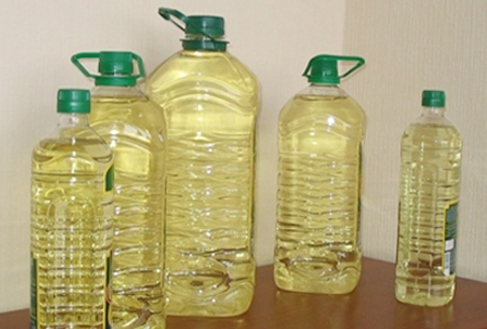

Botellas de aceite comestible

Embalaje en caja de madera

Garantizar: Para todas las máquinas, se exige 1 año de garantía. (Quedan excluidos de la garantía los problemas debidos a accidentes, mal uso, aplicación incorrecta, daños durante el almacenamiento, negligencia o modificación del equipo o sus componentes. Tampoco están incluidos en la garantía los repuestos que se rompen fácilmente)

Instalación: Una vez que la máquina llegue a su fábrica, si lo necesita, nuestro técnico irá a su casa para instalar y probar la máquina y también capacitar a su trabajador para operar la máquina (el tiempo del tren depende de su trabajador). Los gastos (boleto de avión, comida, hotel, tarifa de viaje a su país) deben correr por su cuenta y debe pagarle al técnico 150 USD por día. También puede ir a nuestra fábrica para recibir capacitación.

Después del servicio: Si detecta un problema con la máquina, nuestro técnico acudirá a su domicilio para repararla lo antes posible. El coste del servicio deberá estar en su cuenta (como se indica más arriba).
