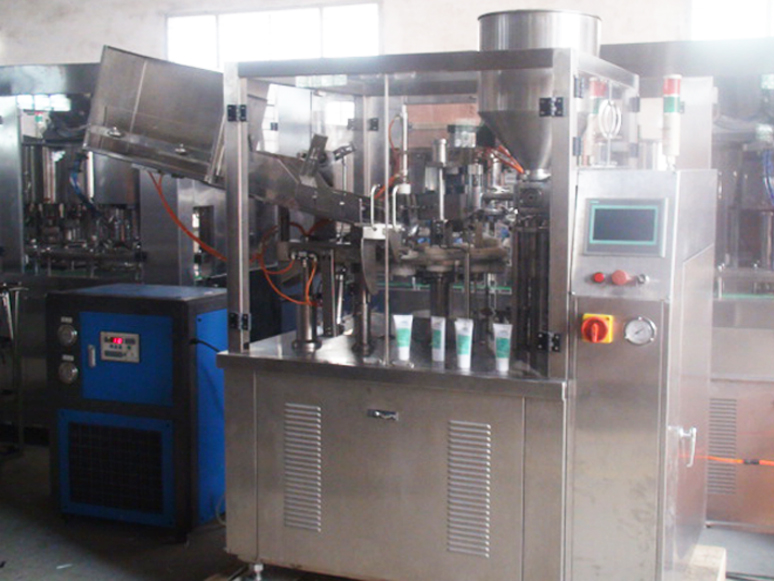

Máquina automática de llenado y sellado de tubos de crema y loción con enfriador de agua

• Materiales de los tubos: Tubos de plástico / Tubos laminados
• Volumen de llenado: 5 ml-250 ml/tubo (ajustable)
• Precisión de llenado: 1 % (o menos)
• Capacidad de producción: 45 tubos por minuto
• Diámetro del tubo: Ø10mm-Ø50mm
• Longitud máxima del tubo: 220 mm
• Fuente de alimentación: 220 V/380 V/50-60 Hz
• Presión de aire: 0,55 mpa-0,65 mpa
• Motor auxiliar: 1,1 kW
• Potencia de termosellado: 3,0 kW
• Dimensiones generales (LxAnxAl): 2000 x 900 x 1500
• Peso de la máquina de llenado y sellado de tubos: 850 kg

Ver video

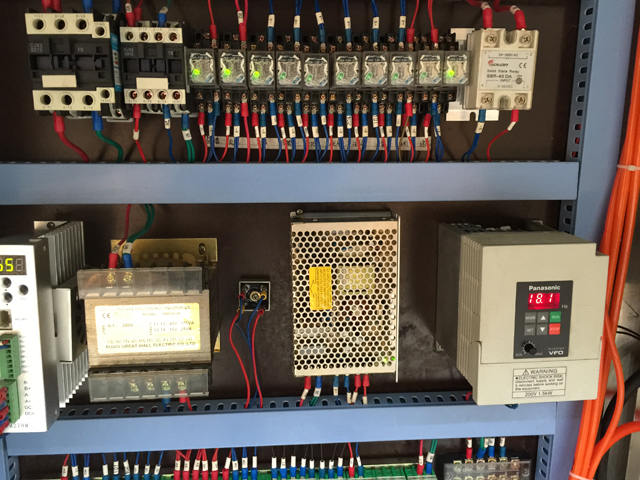

Las partes de control de la máquina están compuestas por una interfaz hombre-computadora inteligente, una gran pantalla táctil/panel de control de operación, que incluye ajuste de temperatura, velocidad del motor, velocidad de llenado, visualización directa en pantalla y control de pantalla. Los componentes de la máquina que tocan el material de llenado están hechos de acero inoxidable SUS304 y SUS316L. La máquina también incluye una cubierta transparente, un tubo de alimentación y un dispositivo de alimentación. La máquina cuenta con interruptor de seguridad, parada automática, posicionamiento suave del tubo, control de sellado fotoeléctrico, etc.

Durante el proceso, la alimentación y el ajuste de los tubos, el llenado y el sellado, y la expulsión se controlan automáticamente. El dispositivo de conteo digital está instalado en la parte frontal inferior de la máquina. Durante el proceso de llenado, el cabezal de llenado se coloca dentro del recipiente de material para evitar la entrada de aire. Para el material de llenado de alta viscosidad, se instala un dispositivo de soplado para garantizar un sellado completo. Hay muchas opciones de tipo de sellado disponibles para satisfacer las diferentes necesidades de los clientes.

Parámetro principal

Características principales

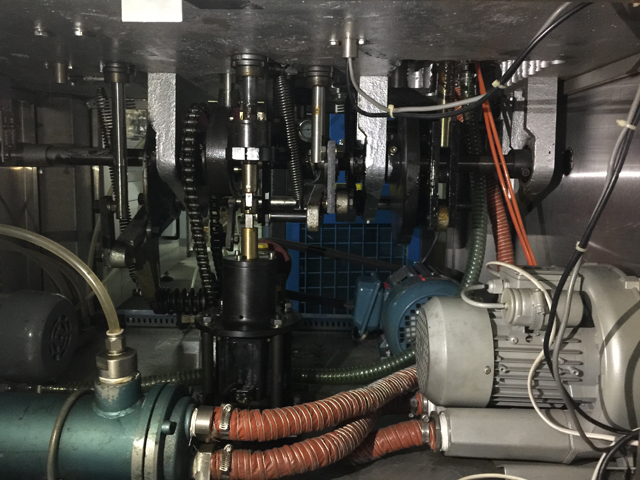

1. La siguiente parte de transmisión encerrada en la plataforma, segura, confiable, no contaminante;
2. Piezas de llenado y sellado montadas en la plataforma sobre la campana de visualización de marco estático semicerrado, fácil de observar, fácil de operar, fácil de mantener;
3. Control de PLC, interfaz de conversación hombre-máquina;
4. Dial circular para accionamiento de leva, alta velocidad, alta precisión;
5. Posición de caja y tubo inclinado, opcionalmente;

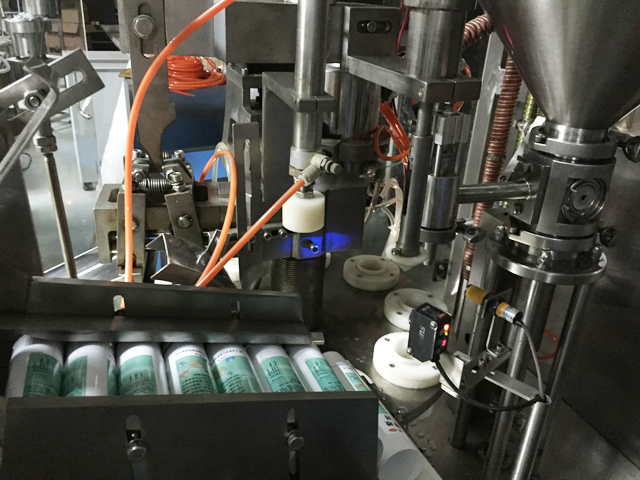

6. Apoyabrazos curvo con interacción de unidad de adsorción por vacío, pasamanos y dispositivo de tubo de presión, la manguera se alimenta a la estación de tubo superior;
7. Estaciones de trabajo estándar fotoeléctricas, sensor de alta precisión, patrón de manguera de control de motor paso a paso en la posición correcta;
8. Cabezal de inyección móvil en el interior de la manguera de inyección de material, nota lateral de salida, el extremo de la boquilla de entrega de material de inyección con forma integrada para garantizar la calidad del corte por soplado de llenado;
9. Sin tubo, sin relleno;
10. Adopción de sellado (pistola de aire caliente leister) tubo de escape de calentamiento interno, enfriado por medios de enfriamiento de configuración externa;
11. La estación de trabajo escribe automáticamente el número de código impreso en los requisitos del proceso del puesto;
12. Corte el robot de plástico en ángulo recto o con un extremo redondeado de la manguera para su selección;
13. Alarma de falla, alarma sin tubería, apagado por puerta abierta, apagado por sobrecarga;
14. Conteo y tiempos de inactividad cuantitativos;

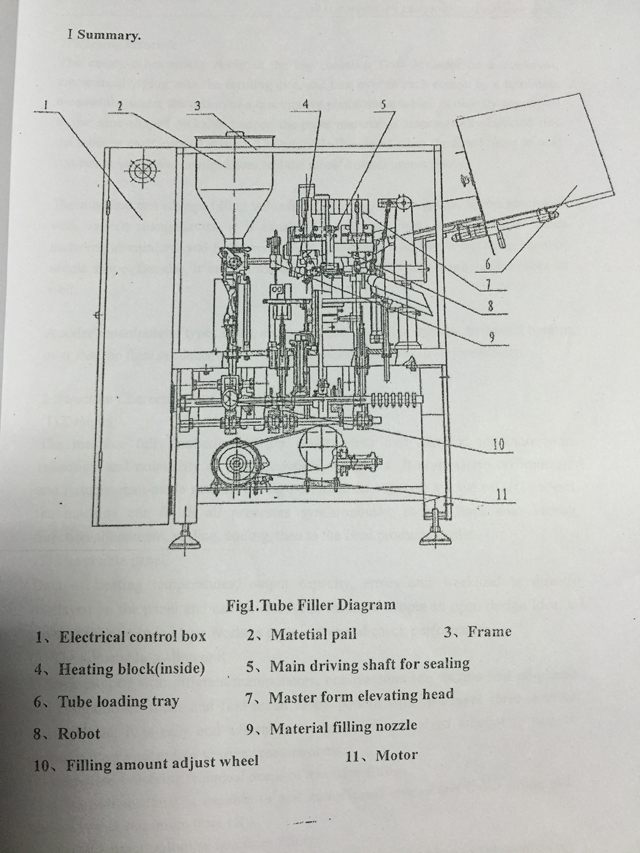

Dibujo de máquina de llenado y sellado de tubos

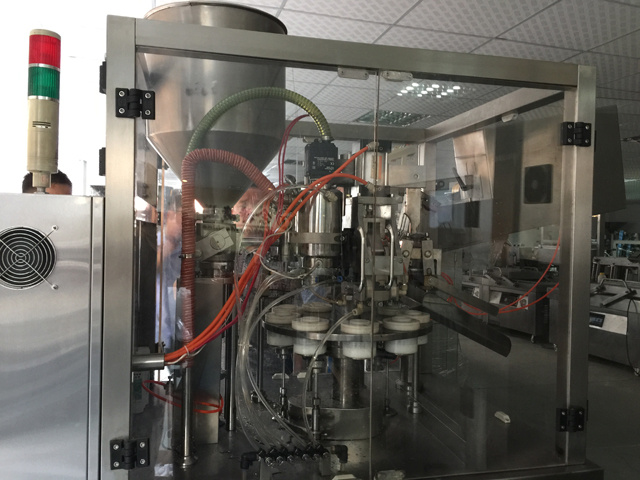

Principio de funcionamiento de la máquina de llenado y sellado de tubos

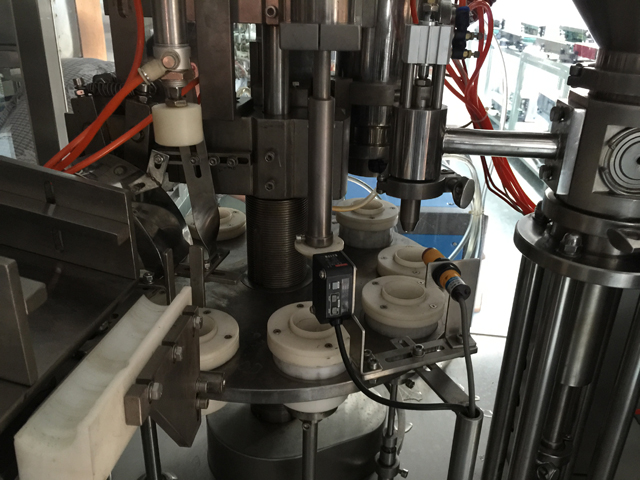

Los tubos vacíos, cuidadosamente preparados en el gran contenedor, fluyen en orden sobre un transportador conectado automáticamente con las matrices de formación y son girados en cada estación por un robot; mientras tanto, bajo la acción de una válvula de pistón cuantitativa que está conectada directamente a la tolva cónica bloqueable, los materiales de pasta se inyectan automáticamente en los tubos en cada estación de intervalo.

El plato giratorio lleva los tubos llenos a la siguiente estación, en la que los manipuladores sellan inmediatamente el fondo del tubo. La máquina puede cambiar el volumen de llenado ajustando un medidor de flujo. Cuando se utiliza con varios manipuladores, es capaz de trabajar con tubos de materiales multimetálicos, incluido el aluminio, y además doblar el fondo con dos capas o tres capas en forma de silla de montar. Además, puede sellar térmicamente todos los tubos de plástico y las mangueras laminadas. Un manipulador codificador escribe fechas, números de serie y fecha de vencimiento en el extremo de los tubos. Después de eso, los productos finales se llevarán a un contenedor de recolección de tubos automáticamente.

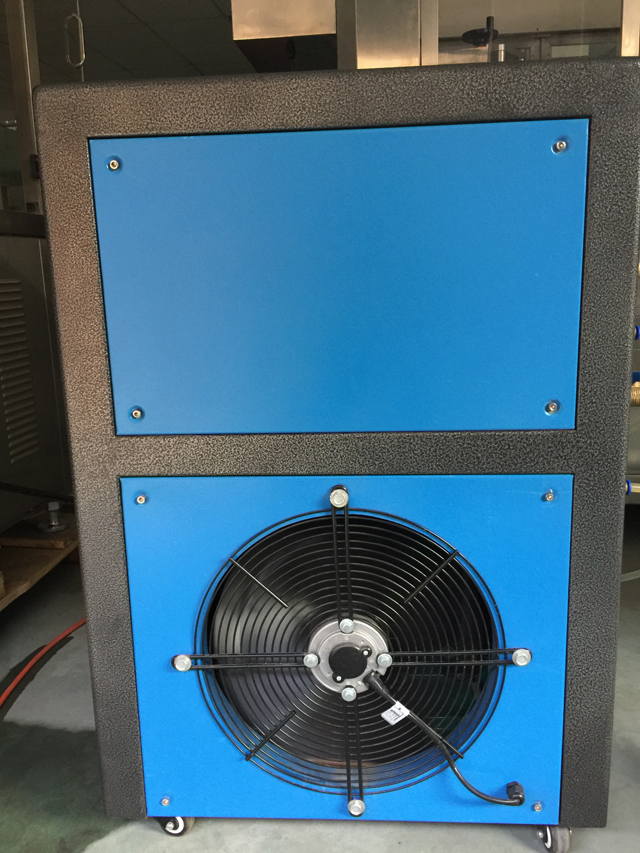

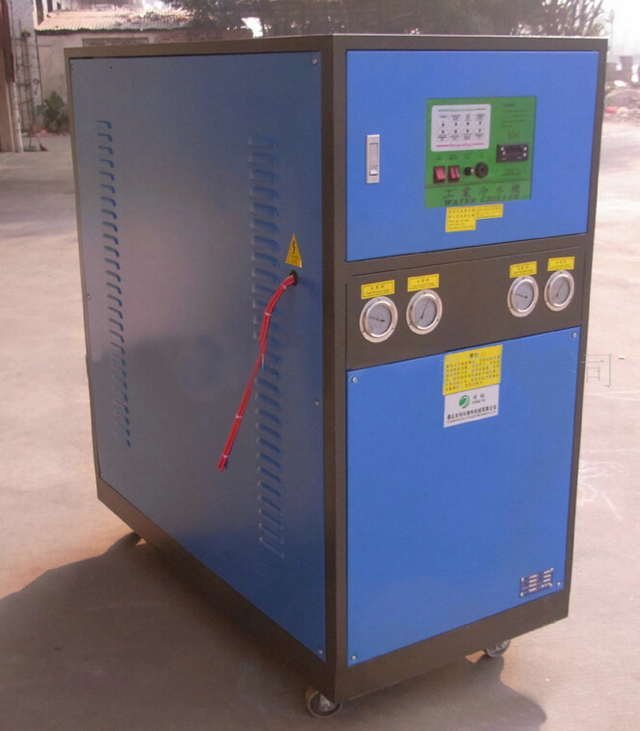

Accesorio para enfriar el proceso de calentamiento interior-exterior

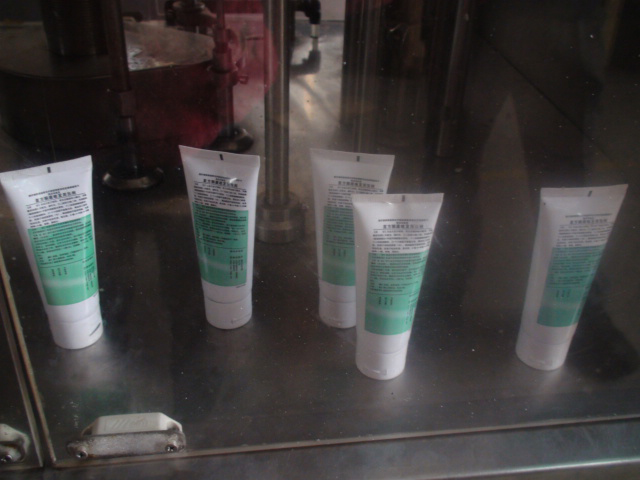

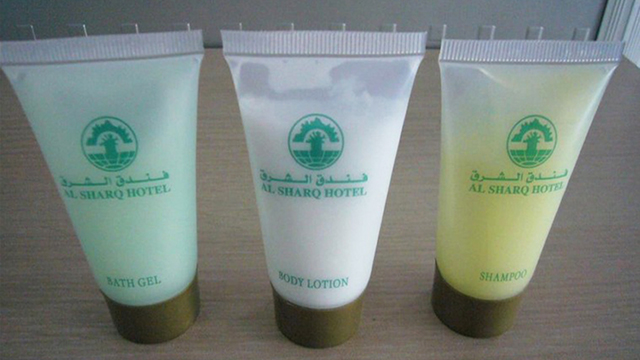

Muestras
