Línea automática de lavado, llenado, tapado y etiquetado de tarros de pasta de chocolate

Línea automática de lavado, llenado, tapado y etiquetado de frascos de pasta de chocolate

La máquina embotelladora de llenado de pasta de chocolate es una línea completa automatizada que incluye las siguientes máquinas:

Plato giratorio para alimentación de biberones redondos

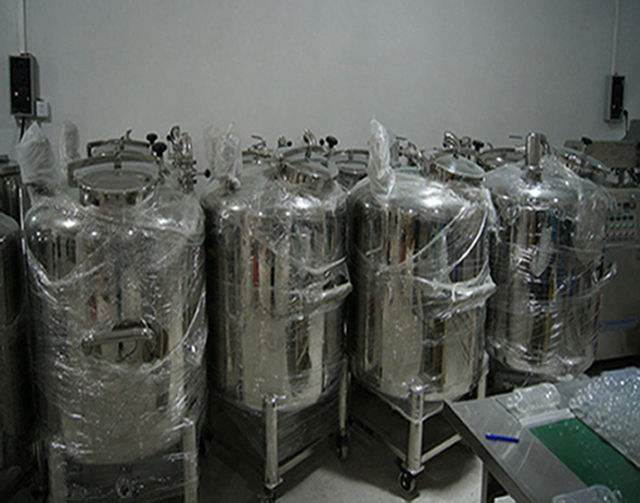

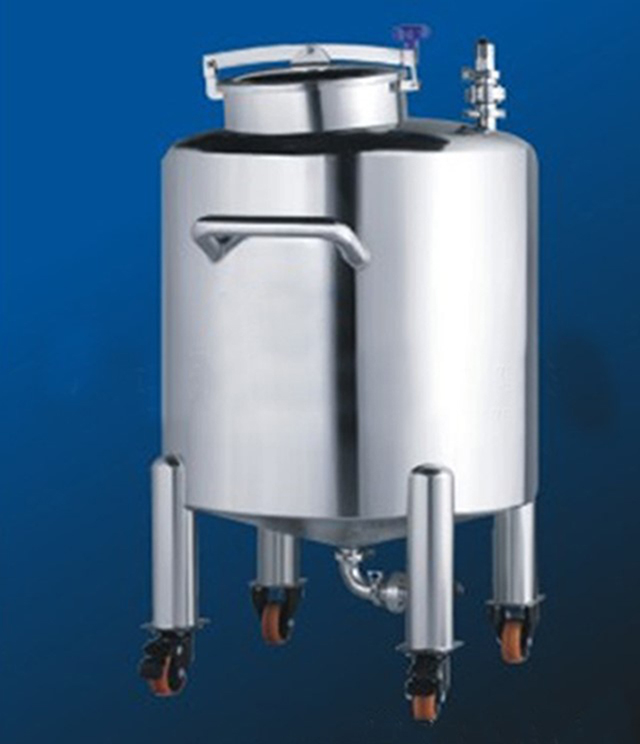

Tanque de almacenamiento de doble camisa con función de conservación de temperatura

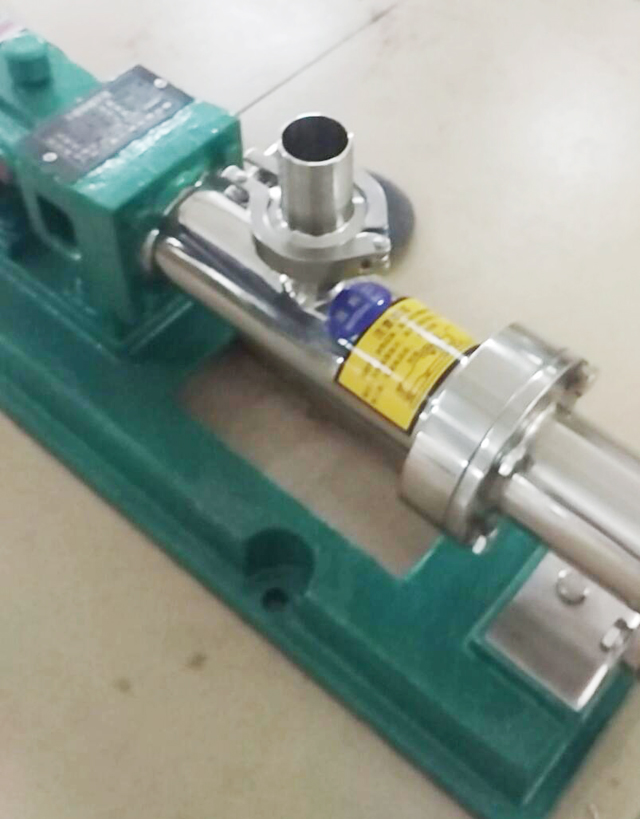

Bomba de transferencia para succionar los materiales hacia la máquina llenadora.
Máquina llenadora lineal de 4 cabezales
Maquina selladora de tarros
Máquina tapadora de rosca
Máquina etiquetadora de botellas redondas

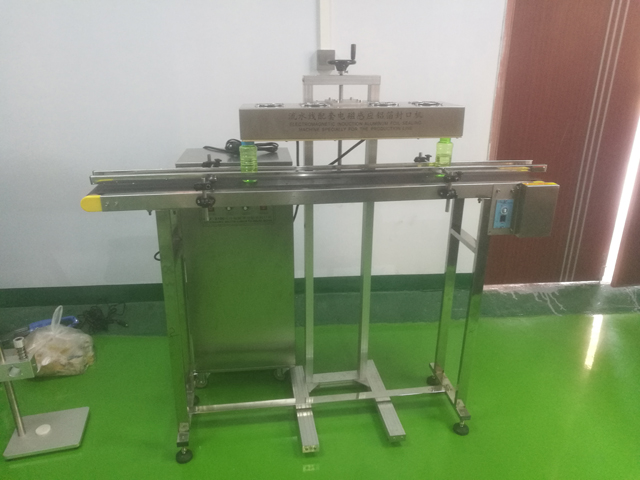

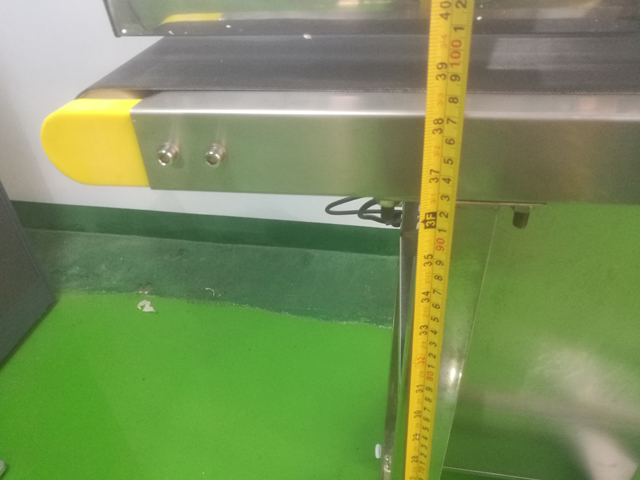

Máquina de sellado por inducción de sobremesa
Codificador térmico (marca Dikai)
Lavadora secadora automática de tarros

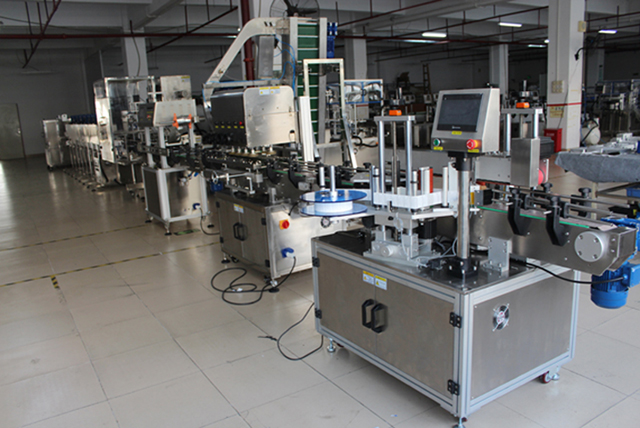

Toda la línea para embotellar pasta de chocolate, desde el lavado de frascos hasta el etiquetado, se aplica principalmente a materiales de alta viscosidad como crema de mantequilla, etc., en la industria del envasado de alimentos.

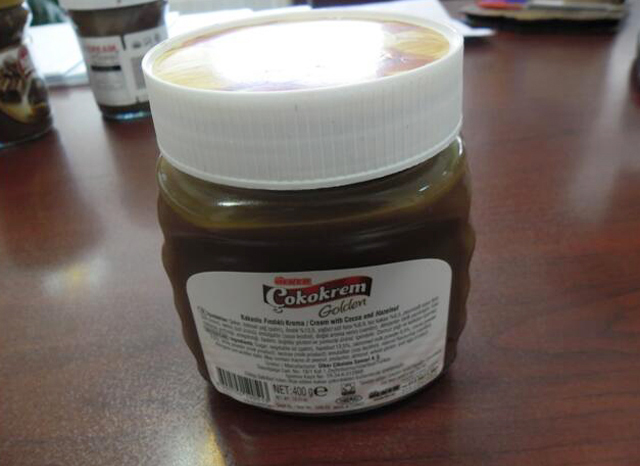

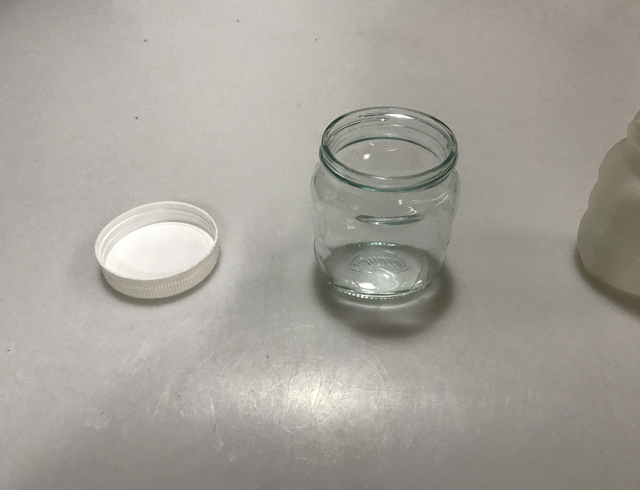

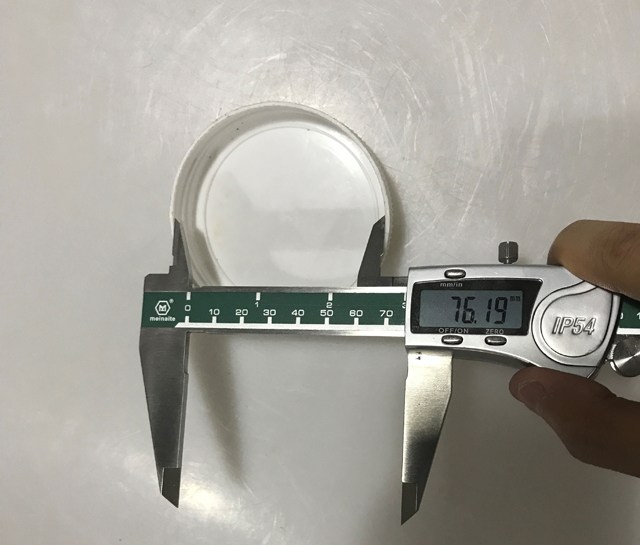

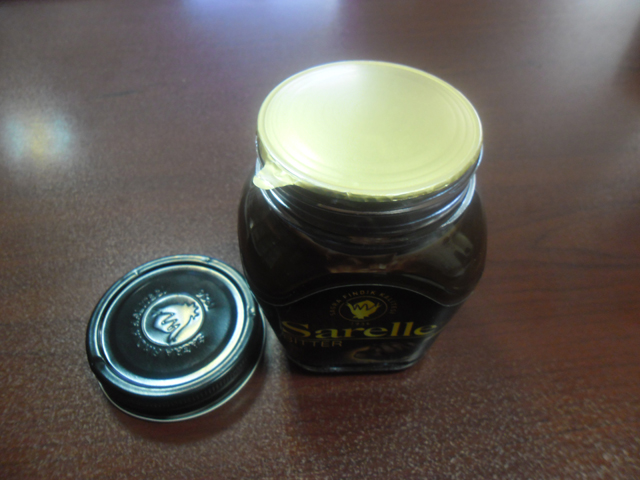

Muestras

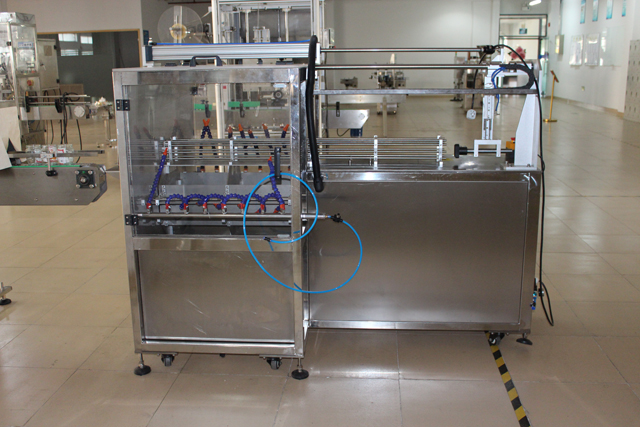

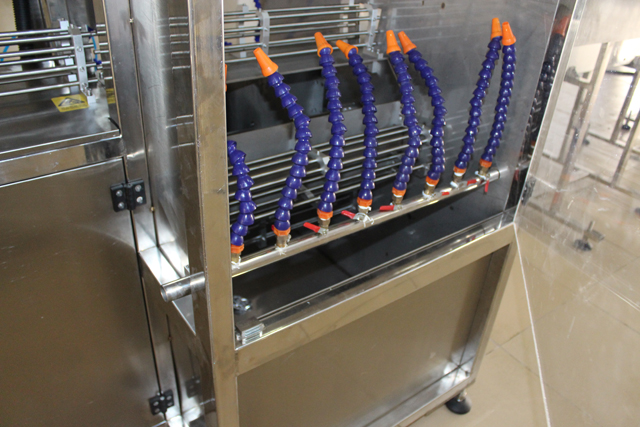

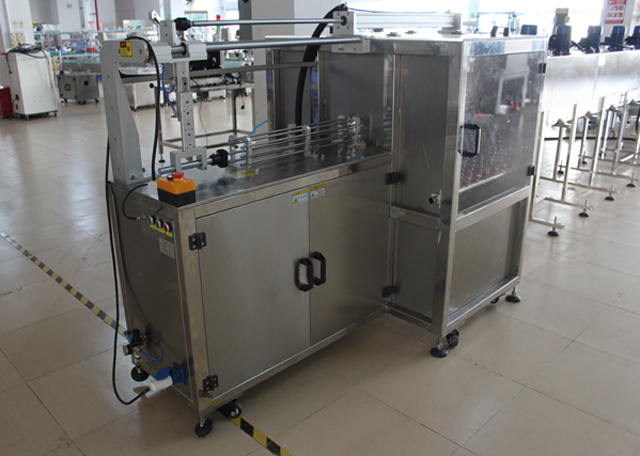

Lavadora de botellas de vidrio

La lavadora de botellas de vidrio adopta una pulverización y un lavado continuos, tiene una alta eficiencia y un buen resultado de lavado.
La máquina lavadora de botellas de vidrio se utiliza para limpiar botellas de vidrio de agua mineral, agua pura, jugos y bebidas carbonatadas, alcohol, vino, etc. Es un tipo de equipo para la línea de producción de la industria de bebidas.

Datos técnicos de la lavadora de frascos de vidrio:

Modelo	VK-BW12	VK-BW16	VK-BW18
Capacidad de producción	2000-3000 b/h	3000-5000 b/h	5000-7000 b/h
Diámetro de la botella	Φ60-Φ100 mm	Φ60-Φ100 mm	Φ60-Φ100 mm
Altura de la botella	160-320 mm	160-320 mm	160-320 mm
Fuerza	0,75 kW	1,45 kW	1,45 kW
Diámetro total	1200 × 1000 × 1800 mm	1400 × 1250 × 1800 mm	1600 × 1450 × 1800 mm
Peso	900 kilos	1100 kilos	1300 kilos

Con cámara protectora para la lavadora de botellas.

Lavadora y túnel de secado

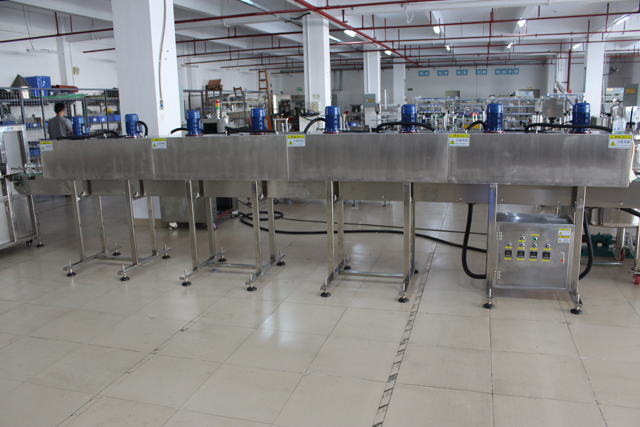

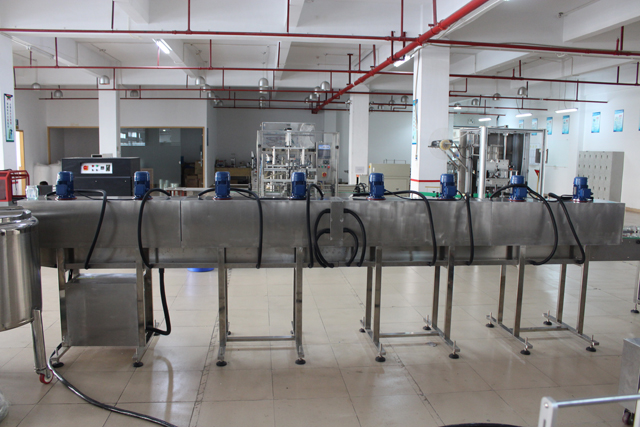

Túnel de secado para embotellado

El principio del secado por microondas

Las microondas son un tipo de onda electromagnética cuya frecuencia es de 300 MHz a 300 GHz. La molécula de agua en materiales medios es una molécula polar, bajo el efecto del cambio rápido del campo electromagnético, su orientación de polaridad se alterará con los cambios del campo eléctrico externo con la alta velocidad, causando el movimiento y la fricción de la molécula. de modo que la energía del campo de microondas se puede convertir en energía térmica en el medio para aumentar la temperatura de los materiales. logrando calentamiento, soplado y una serie de procesos físicos y químicos, y así, se logra el calentamiento por microondas.

Parámetros técnicos principales:

Fuente de alimentación: 380 V ± 10 % 50 Hz ± 1 % trifásica de cinco cables
Frecuencia de salida de microondas: 2450 ± 50 MHz
Potencia aparente de entrada de microondas: ≤28 KVA
Potencia de salida de microondas: ≥20KW
Rango de ajuste de potencia de microondas: 0-30KW (ajustable)
Temperatura ambiente: -5-40 °C
Humedad relativa: 80%,
Entorno circundante: sin gases corrosivos, polvo conductor ni gases explosivos.
Dimensiones generales (L*An*Al): 9400*840*2050 mm
Velocidad de transmisión: 0-10 m/min (ajustable)
Altura de entrada y salida: 60 mm
Fugas de microondas de acuerdo con las normas GB10436-89 de un país (<5 mw/cm^2)
Seguridad de equipos de acuerdo con GB-5226 Norma de seguridad eléctrica de acuerdo con un país GB16798-1997 Índice de seguridad sanitaria de maquinaria alimentaria

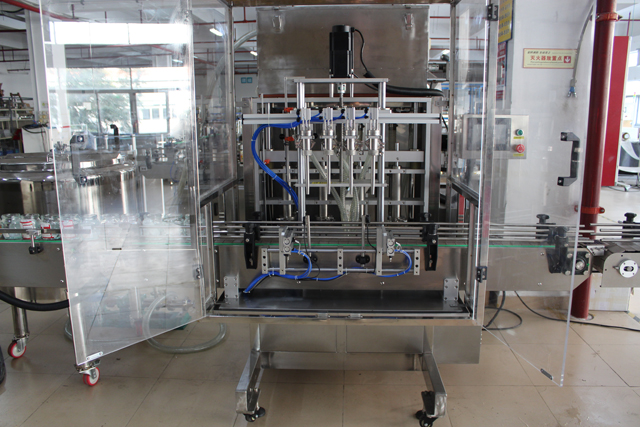

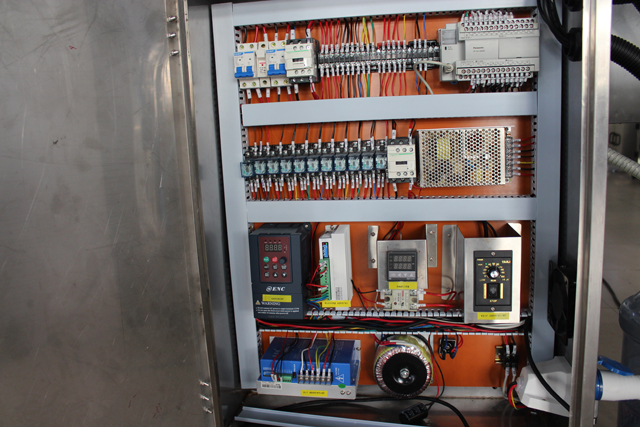

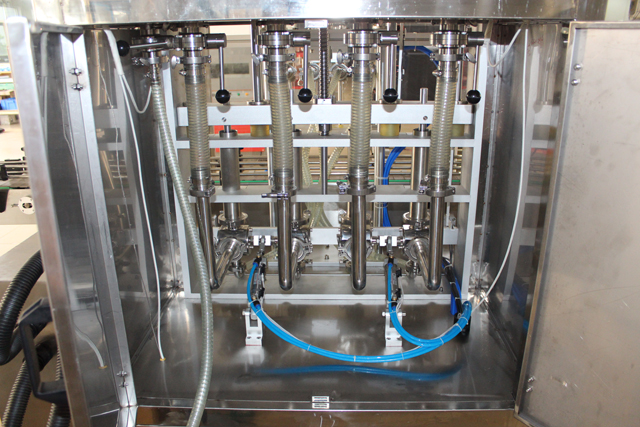

Máquina llenadora lineal con 4 cabezales de llenado

La máquina es un equipo mejorado de la máquina tradicional de llenado y tapado, con operación de doble estación de trabajo. Llenado por bomba peristáltica de alta precisión, control PLC de toda la máquina y equipada con interfaz hombre-máquina de operación visual. Es principal para el llenado y tapado a alta velocidad de todo tipo de botellas redondas e irregulares.

Parámetros de rendimiento:

Operación de pantalla táctil, diseño humanizado, fácil operación.
Control PLC programable por microcomputadora, parámetro de cambio de especificación de transformación conveniente y rápido.
Sensor de nivel de líquido preciso, suplemento de alimentación automático, parámetros de flujo fijo atmosférico, para ayudarlo a completar la operación de llenado precisa.
Sensor fotoeléctrico y control de enlace de puerta neumático, falta de botella, pero la botella es protección automática.
Válvulas de control de funcionamiento neumático, de seguridad, de alta eficiencia. Cada corredor tiene regulación y limpieza independientes.
En la pantalla táctil ajuste de cantidad de llenado libre.
El diseño de la estructura de la boquilla de llenado a prueba de goteo evita que se derrame.
Material para SUS304 y pieza de contacto para SUS316.

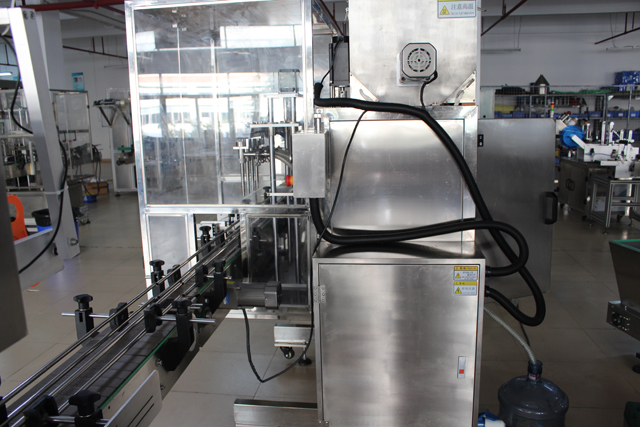

Máquina con función de mezclar y calentar.

Parámetros técnicos principales

Modelo: VK-PF-4 (con 4 cabezales de llenado)
Volumen de llenado: 500-3000 ml Productividad 40-60 bots/min
Precisión de llenado: ≤±1%
Tasa de limitación: ≥99%
Suministro de aire: 1,2-1,8 m3/h 0,4-0,6 Mpa
Alimentación: 380v/50Hz
Potencia: 5 kw
Peso: 1600 kg
Dimensiones: 2700*1400*1700 mm

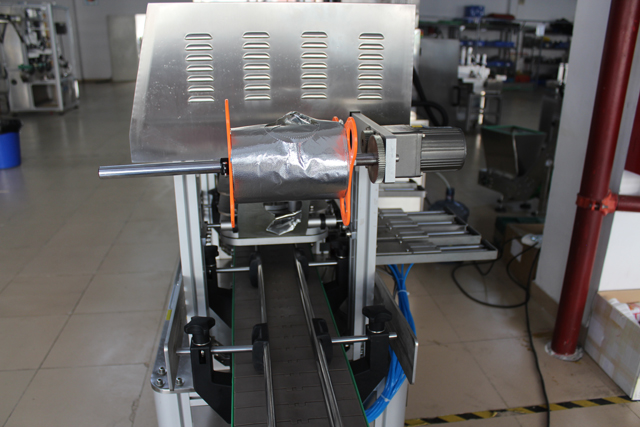

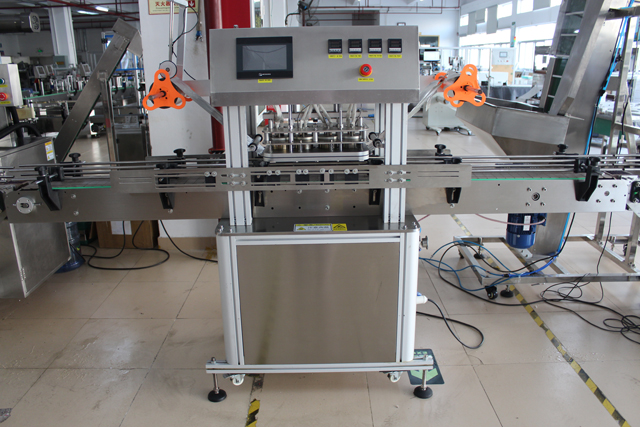

Maquina selladora de tarros automatica

La serie de máquinas de sellado de botellas de boca ancha es una nueva generación de máquinas de autosellado desarrolladas por mi división de acuerdo con la demanda del mercado. Con el diseño de combinar luz, electricidad y gas juntos, tiene muchas ventajas, estructura compacta, apariencia hermosa, sello bonito y firme, alta eficiencia, fácil operación y mantenimiento. Es ampliamente utilizado en el sellado de una variedad de botellas de plástico con película y papel de aluminio, como alimentos, farmacéuticos, químicos, cosméticos y otras industrias, especialmente adecuado para sellar botellas de poliéster de gran diámetro. La máquina tiene estas funciones, a prueba de humedad, a prueba de fugas, prolongando la vida útil del producto, así como el papel de antirrobo y antifalsificación. Materias primas de película de papel de aluminio en el rollo.

Características de la máquina selladora:

Fabricado en acero inoxidable y aleación de aluminio; apariencia hermosa; combina luz, electricidad con gas; control PLC; alto grado de automatización; alta eficiencia; operación simple; es conveniente para reemplazar botellas de diferente altura y diámetro de boca; es aplicable para sellar botellas que son suaves.

Parámetros técnicos principales

Voltaje: CA 220 V/50 Hz
Presión de aire: 0,8 Mpa 0,1 m3/min
Potencia: 1500W
Dimensiones: 1650×550×1350 mm
Peso: 135 kg
Alcance de sellado: Φ70-Φ150mm
Velocidad de sellado: 400-900bot/h
Temperatura de sellado: 50-300ºC
Forma y desviación de la temperatura: Temperatura constante automática, desviación de ± 3 de temperatura.

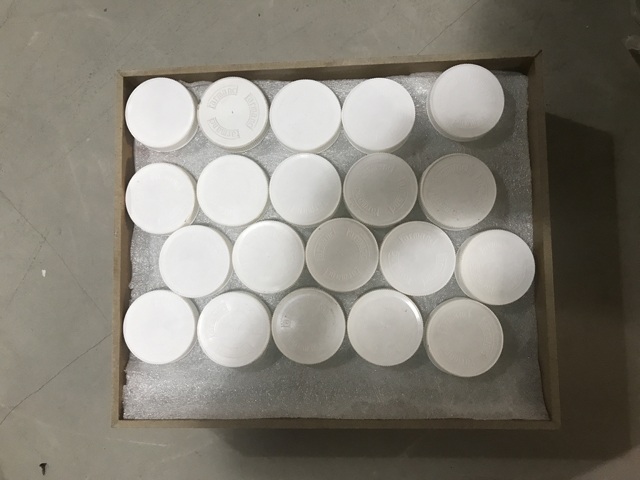

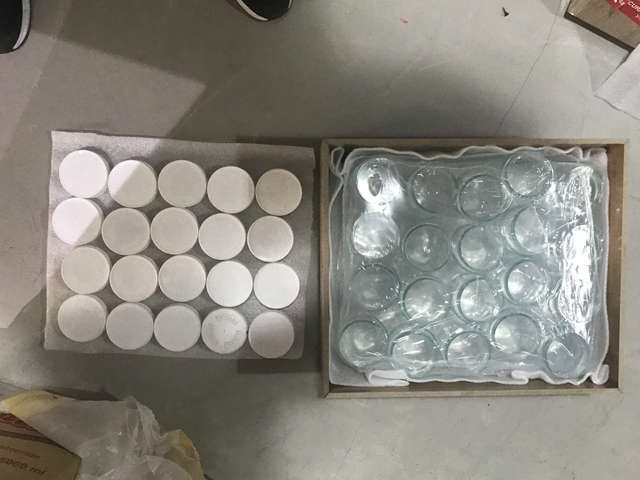

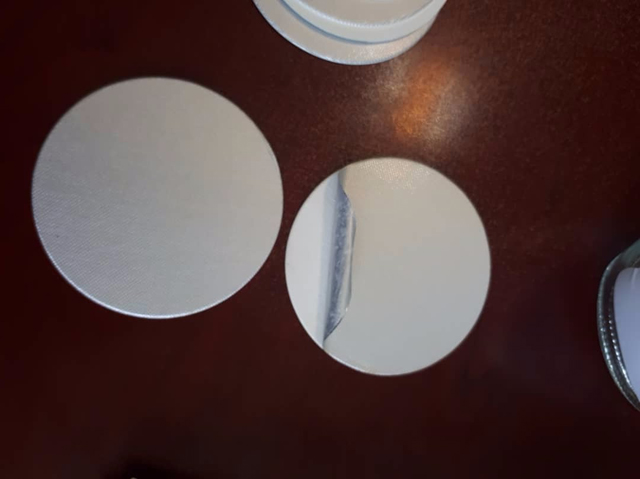

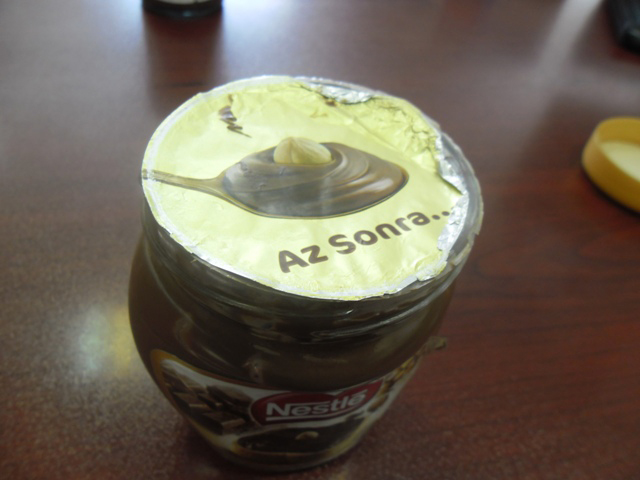

Muestras de sellado final para frascos y botellas con film de aluminio

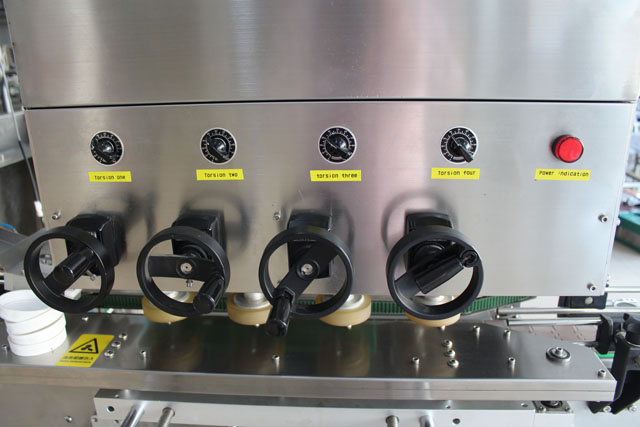

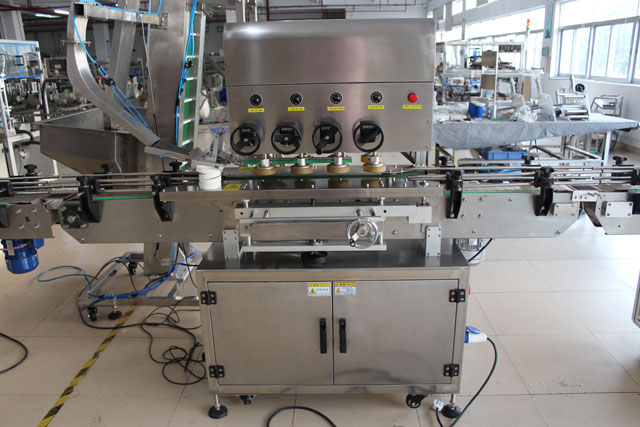

Máquina taponadora de rosca de alta velocidad con alimentación automática de tapas

Parámetros básicos de la máquina tapadora de rosca

Modelo: VK-SC
Capacidad de producción: 160-200 cápsulas/min
Tamaño de la tapa: 10-50/35-140 mm
Diámetro de la botella: 35-140 mm
Altura de la botella: 38~300 mm
Tamaño (largo x ancho x alto): 3000 x 1200 x 2000 mm
Peso: 400 kg

Características de la máquina tapadora de husillo:

La máquina tapadora automática de alta velocidad es la última mejora de un nuevo tipo de máquina tapadora. Tiene una apariencia elegante como la de un avión, es inteligente, tiene una velocidad de tapado alta, una tasa de aprobación alta y se aplica a las industrias de alimentos, farmacéutica, cosmética, pesticidas, cosméticos y otras industrias de botellas con tapa de rosca de diferentes formas. Se utilizan motores de cuatro velocidades para tapar, sujetar la botella, transmitir y tapar. La máquina tiene un alto grado de automatización, estabilidad, es fácil de ajustar o reemplazar la tapa de la botella cuando no hay piezas de repuesto, solo hay que hacer ajustes para completar.

Esta maquinaria de tapado de rosca es adecuada para el tapado automático de cosméticos, medicamentos y bebidas, etc.
De buena apariencia y fácil de operar.
Oferta de precio competitivo

Observaciones:

Instalación sin botella y sin tapón
Diferentes tamaños de tapa, sin necesidad de herramientas adicionales, fácil de ajustar.
Desenroscador automático de tapas, alimentación de tapas, fijación de botellas, enroscado de tapas
Probado y ajustado antes de la entrega.
Manual de instrucciones en inglés y oferta de repuestos correspondientes.

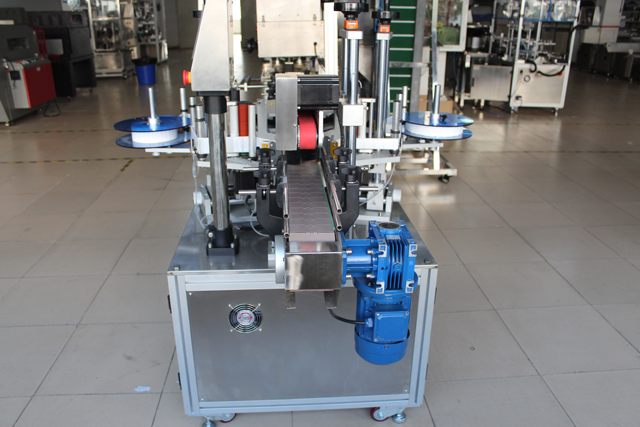

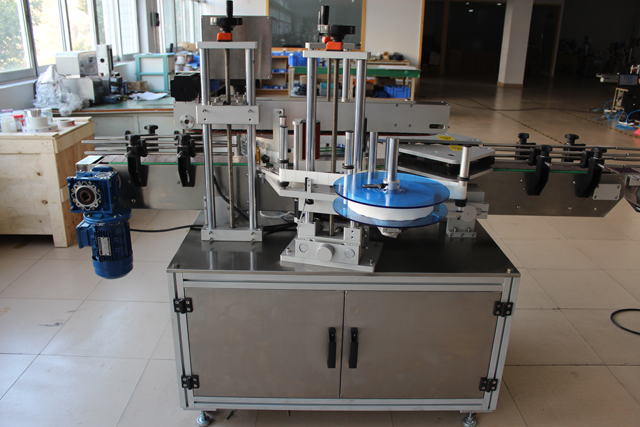

Máquina etiquetadora universal de doble cara automática

La etiquetadora automática de doble cara es adecuada para botellas redondas o planas con doble marca o marca simple. La cinta de forma se puede inclinar y el cabezal de etiquetado se puede ajustar en ocho orientaciones, por lo que la máquina se puede ajustar con éxito en unos minutos para cualquier botella.

La presión entre el eje activo y el rodillo de presión se puede ajustar, por lo que la dirección de funcionamiento del carril se puede ajustar libremente. La etiqueta solo se presiona de manera flexible sin causar ninguna distorsión.
El cabezal de etiquetado adopta la estructura de rodillos de doble presión, garantiza que la etiqueta se tire firmemente pero no se rompa debido al troquelado de papel inferior, el embrague separado hace que la tensión sea más equilibrada.

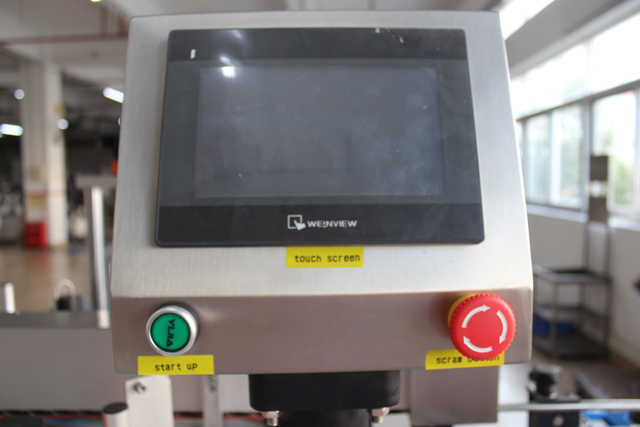

La interfaz humana basada en pantalla táctil en ruso e inglés con un sistema de ayuda en línea facilita el manejo de la máquina. La cinta de prensado está conectada a la línea de transporte principal, por lo que hace que las dos líneas de transporte funcionen en sincronía absoluta.
La máquina se suministra con el famoso motor paso a paso, por lo que realiza un control de bucle cerrado real y evita el fenómeno del "caminar a ciegas" cuando se suministra con el motor paso a paso.
El codificador multicanal detecta la posición de etiquetado con precisión a alta velocidad.
La etiqueta se presiona mediante una solapa después de colocarla en la botella y se presiona mediante los rodillos de esponja activos y pasivos, por lo que cuando la etiqueta está pegada, no tiene ninguna vejiga.
Se aplica especialmente a botellas de cristal etiquetadas con etiquetas transparentes. El conjunto opcional de etiquetado con rodillos y accionamiento por aire puede etiquetar botellas redondas con precisión.

Parámetros básicos

Modelo: VK-DSL
Especificación de voltaje: CA 220 V/380 V, 50/60 Hz monofásica
Potencia: 2,2 KW/220 V (estándar de potencia de EE. UU. ajustable)
Velocidad de etiquetado: 40-50 piezas/min.
Precisión de etiquetado: ±1 mm (errores de objetos etiquetados y etiquetas exclusivas)
Fuente de aire para etiquetado: 5 kg/cm2
Rango de recipientes aplicables: 15-150 mm de largo, 10-100 mm de diámetro, 40-350 mm de altura
Etiqueta aplicable: 15-180 mm de altura, 10-200 mm de longitud.
Etiqueta máxima: 420 mm de diámetro, 76 mm de diámetro interior del rollo de papel.
Espacio entre etiquetas: 3-4 mm
Espacio entre los lados superior e inferior de la etiqueta y los lados superior e inferior del papel soporte: 2 mm
